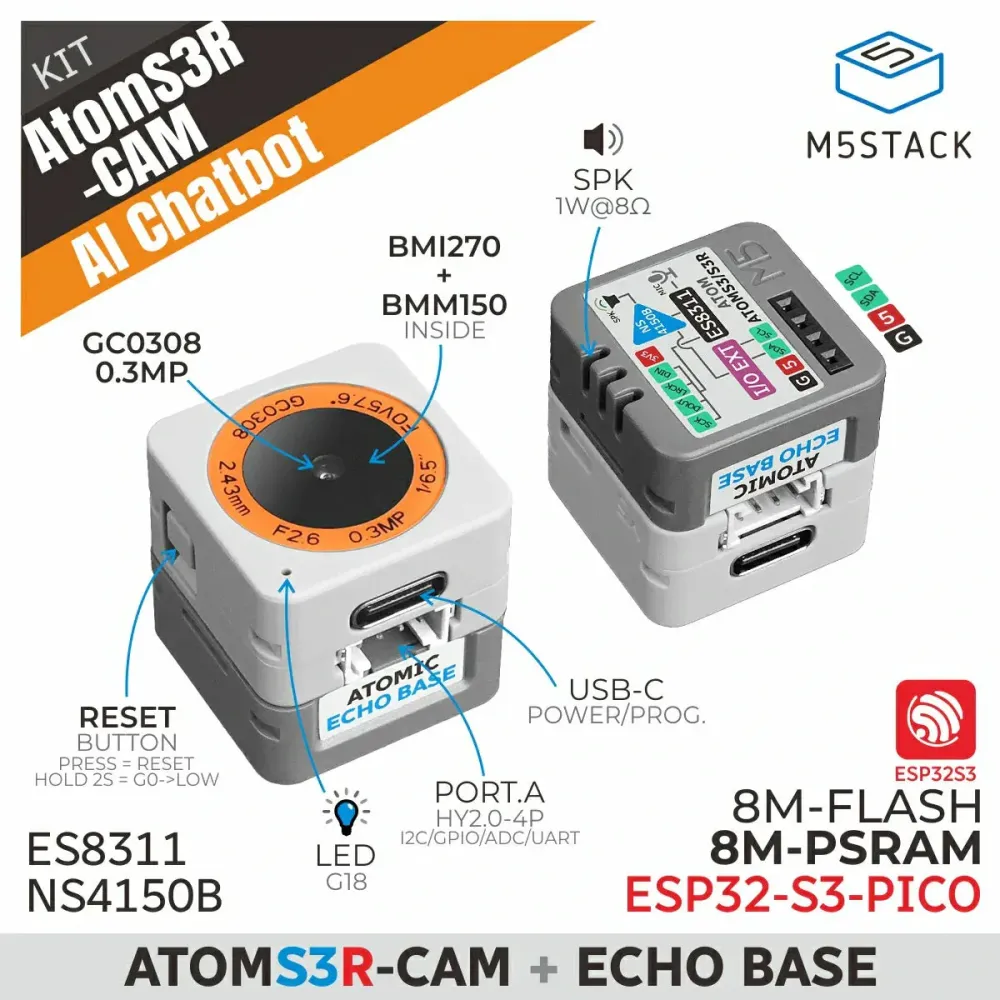

🔊 AtomS3R-CAM AI Chatbot
AtomS3R-CAM AI Chatbot on tekoälyyn perustuva näkö- ja puhekehityspaketti.
✨ Ydinkomponentit
-

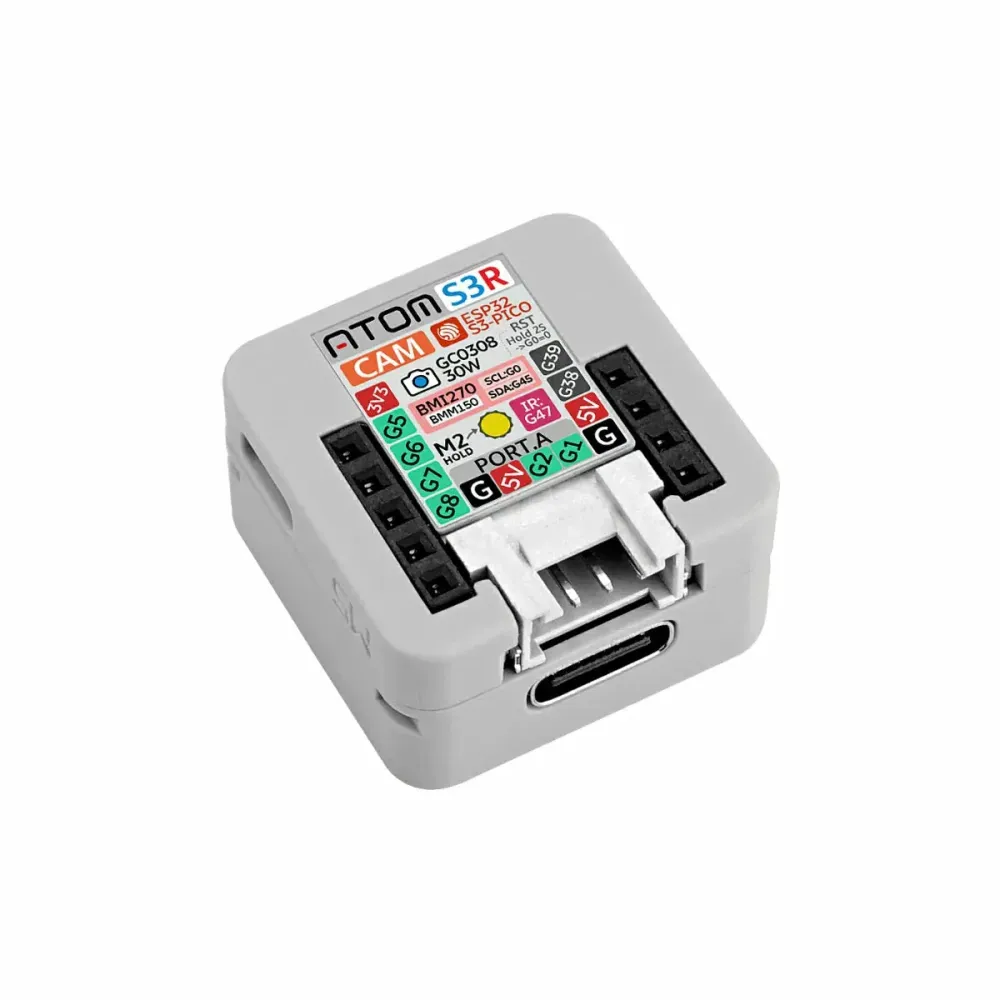

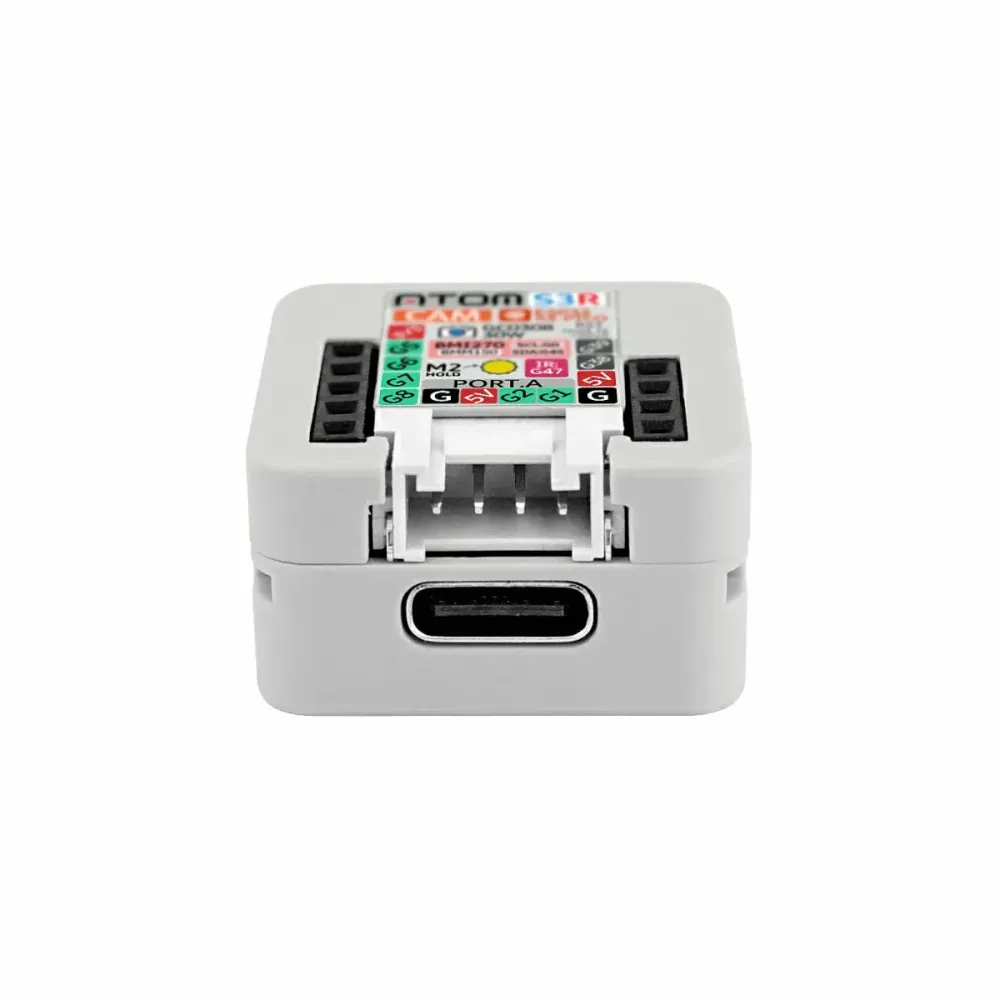

🖥️ Ohjain (AtomS3R-CAM) → rakennettu ESP32-S3 -piirille
-
💾 Muisti: 8MB Flash + 8MB PSRAM
-
📷 Integroitu 0.3MP GC0308 -kamera
-
🎯 9-akselinen IMU (BMI270 + BMM150)
-
🌐 IR-lähetinputki + monipuoliset oheislaitteet
-
-

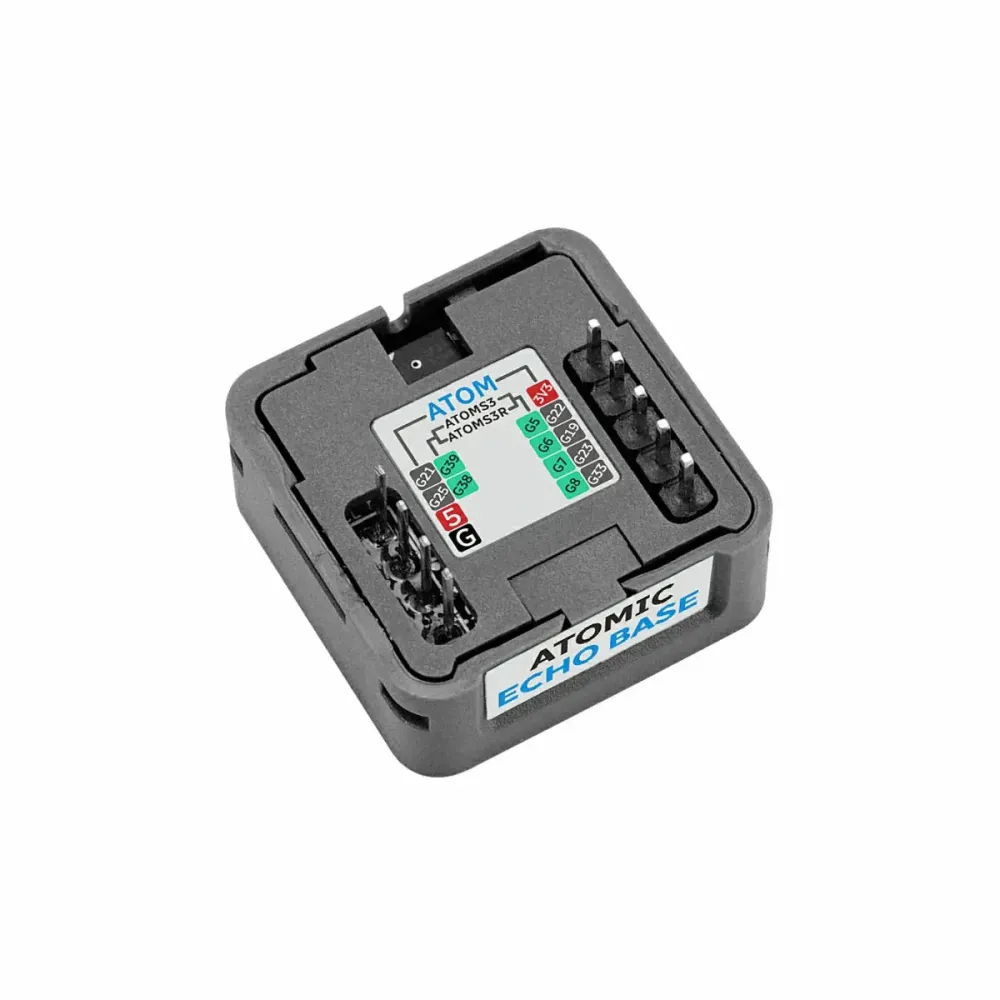

🔊 Voice Base (Atomic Echo Base) → tehostettu ES8311 äänikoodekkipiirillä
-
🎶 Korkealaatuinen äänen dekoodaus
-
🎤 Mikrofonin & kaiuttimen ohjaus
-
☁️ Integraatio & Sovellukset
-
Tukee XiaoZhi Voice Assistant, OpenAI Voice Assistant ja Volcengine Voice Assistant
-
Ihanteellinen ääniavustinprojekteihin, älykotijärjestelmiin ja muihin upotettuihin sovelluksiin
Ominaisuudet
- Integroitu ESP32-S3-PICO-1-N8R8 pääohjain
- 0,3MP GC0308 -kamera
- 9-akselinen anturijärjestelmä
- 8MB Flash ja 8MB PSRAM
- Integroitu IR-lähetinputki
- Laajennettavat pinnit ja liitännät
- Täysdupleksinen I2S-ääni
- 24-bittinen audiokoodekki
- MEMS-digitaalinen mikrofoni
- Luokan D vahvistin (8Ω @ 1W kaiutin)
- Kehitysalustat:
ESP-IDF
PlatformIO
Arduino
UiFlow2
Sisältää
- 1 x AtomS3R-CAM
- 1 x Atomic Echo Base
Sovellukset
- Ääniohjain
- Älykoti
Tekniset tiedot
| Tekniset tiedot | Parametri |
|---|---|
| SoC | ESP32-S3-PICO-1-N8R8 @ Dual-core Xtensa LX7 -prosessori, jopa 240MHz @ USB-OTG |
| Tallennustila | 8 MB Flash + 8 MB PSRAM |
| Langaton | Wi‑Fi 2.4 GHz |
| Kamera | GC0308, 0.3 MP, F2.6, 57.6° näkökenttä |
| Infrapuna IR | 180° säteilykulma, jopa 12.46 m esteettömissä olosuhteissa |
| 6-akselinen IMU (BMI270) | Tarkkuus: 0.05% (kiihtyvyys), 0.05°/s (kulmanopeus) I2C-osoite: 0x68 |
| 3-akselinen magneettimittari (BMM150) | Tarkkuus: 0.3 μT Asennettu BMI270:een, dataan pääsy BMI270:n kautta |
| Laajennusliitännät | Alapään GPIO: G5/G6/G7/G8/G38/G39 ja HY2.0-4P laajennusportti |
| Äänikoodekki | ES8311: 24-bittinen resoluutio, käyttää I2S-protokollaa |
| MEMS-mikrofoni | MSM381A3729H9BPC, SNR: ≥65 dB |
| Tehovahvistin | NS4150B: Luokan D vahvistin |
| Kaiutin | 2014 kammio kaiutin: 1W @ 8Ω |
| Käyttölämpötila | 0 ~ 40°C |
| Tuotteen koko | AtomS3R-CAM: 24.0 x 24.0 x 13.5 mm Atomic Echo Base: 24.0 x 24.0 x 14.14 mm |
| Tuotteen paino | AtomS3R-CAM: 7.4g Atomic Echo Base: 6.3g |
| Pakkauksen koko | 120.0 x 65.0 x 16.0 mm |
| Pakkauksen paino | 22.1 g |
Opi
Lataustila
Laitteen ohjelmiston päivittämiseksi pidä nollauspainiketta painettuna noin 2 sekuntia, kunnes sisäinen vihreä LED syttyy, ja vapauta sitten. Laite siirtyy lataustilaan ja on valmis päivitykseen.
Kaaviot
- AtomS3R-CAM pääkortin kaavio
- AtomS3R-CAM laajennuskortin kaavio
- Atomic Echo Base -kaaviopdf
Nastakartta
BMI270 & IR & RGB
| ESP32-S3-PICO-1-N8R8 | G0 | G45 | G47 |
|---|---|---|---|
| LP5562 (RGB-ohjauspiiri) | SYS_SCL | SYS_SDA | |
| BMI270 | SYS_SCL | SYS_SDA | |
| IR | IR_LED_DRV |
BMM150
| BMI270 | BMI270_ASDx | BMI270_ASCx |
|---|---|---|
| BMM150 | A_SDA | A_SCL |
BMM150 on asennettu BMI270:een ja liitetty BMI270:n Sensor Hub -lisä-I2C-portin kautta yhtenäistä 9-akselisen anturidatan keruuta varten.
GC0308
| GC0308 | ESP32-S3-PICO-1-N8R8 |
|---|---|
| CAM_SDA | G12 |
| CAM_SCL | G9 |
| VSYNC | G10 |
| HREF | G14 |
| Y9 | G13 |
| XCLK | G21 |
| Y8 | G11 |
| Y7 |
