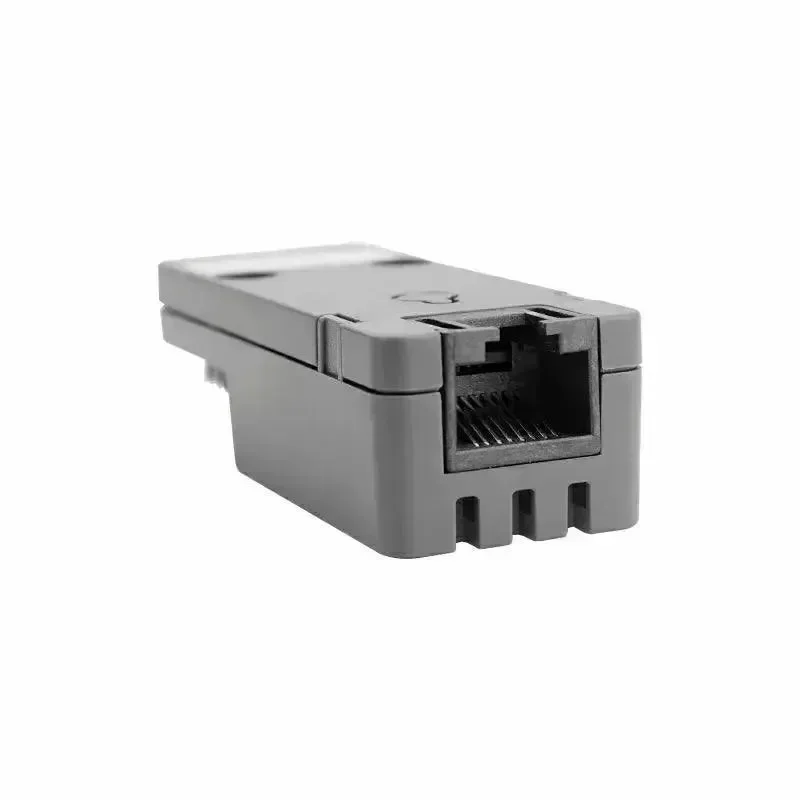

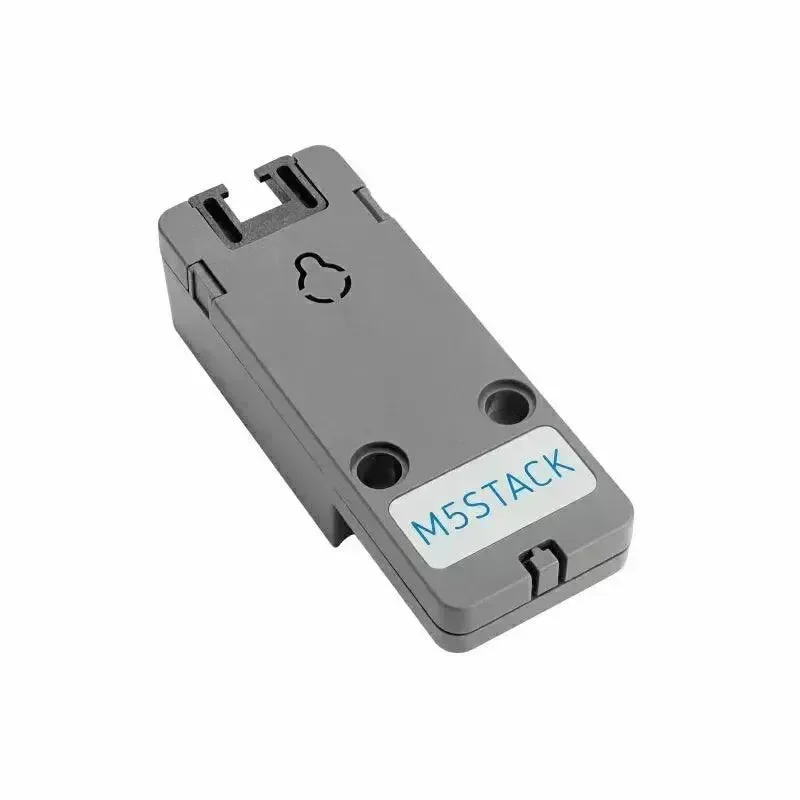

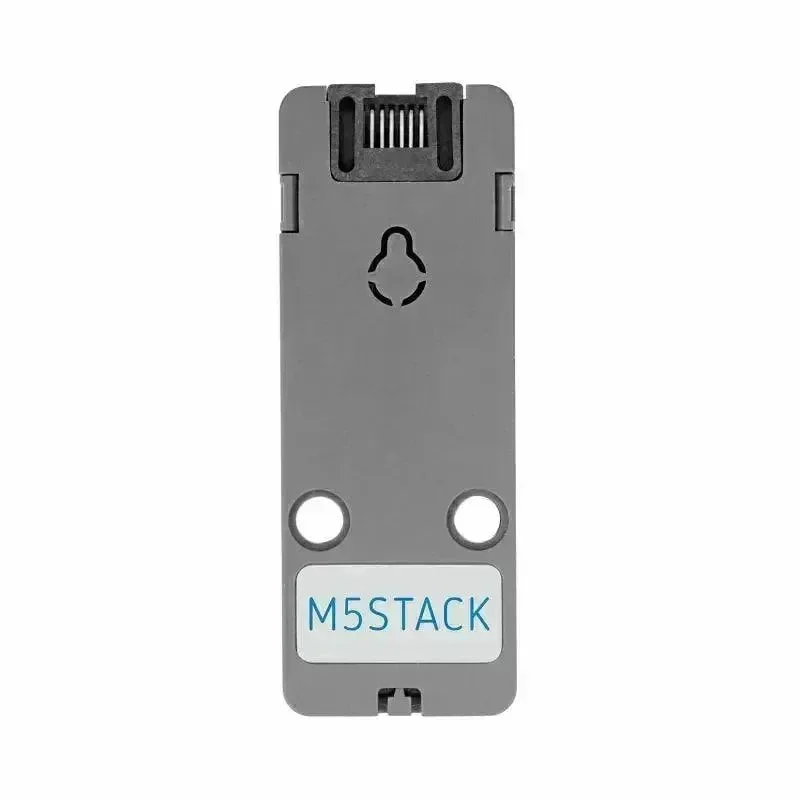

M5Stack ATOMIC PoE -pohja W5500 Ethernet-ohjainpiiri

🔌 Atomic PoE Base – Power Over Ethernet -ohjain ATOM-sarjalle

Atomic PoE Base on kompakti Ethernet-ohjain, joka on suunniteltu saumattomaan integrointiin M5Stackin ATOM-sarjan (Atom-Lite, Atom-Matrix, AtomS3, AtomS3-Lite) kanssa. Sisältäen Power over Ethernet (PoE) -tuet IEEE802.3 AF -standardin mukaisesti, se poistaa ulkoisten virtalähteiden tarpeen—vähentäen johdotuksen monimutkaisuutta ja asennuskustannuksia.

Tämän W5500 Ethernet -sirulla varustetun perusmoduulin avulla saat luotettavan langallisen verkkoyhteyden sisäänrakennetulla TCP/IP-pinolla, 8 laitteistopistokkeella ja täydellä 10/100M Ethernet -tuella. Ihanteellinen teolliseen IoT:hen, automaatioon ja etäohjaussovelluksiin.

⚙️ Ominaisuudet

• ✅ Yhteensopiva Atom-Lite, Atom-Matrix, AtomS3, AtomS3-Lite kanssa

• 🔌 Tukee IEEE802.3 AF PoE -standardia

• 🌐 Luotettava langallinen Ethernet-yhteys W5500-sirun kautta

• 🧠 8 itsenäistä laitteistopistoketta rinnakkaiseen viestintään

• 📡 Protokollatuki: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

• 🔗 Integroitu 10BaseT / 100Base-T Ethernet PHY

📦 Mitä pakkauksessa on

• 1 × Atomic PoE -perusmoduuli

🚀 Käyttötapaukset

• Etälaitteiden ohjaus Ethernetin kautta

• Teollisuustason langallinen verkkoyhteys

• Sulautetut järjestelmät, jotka vaativat vakaan internet-yhteyden

📊 Tekniset tiedot

Tekniset tiedot	Yksityiskohdat
Ethernet-ohjainpiiri	W5500
Tuetut protokollat	TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
PoE-virtalähteen menetelmä	Vapaa tila -nasta (10M/100M Ethernet), VC- (J4 & J5), VC+ (J7 & J8)
PoE-standardi	IEEE802.3 AF
Käyttölämpötila	0 °C – 40 °C
Tuotteen mitat	64.0 × 24.0 × 17.5 mm
Tuotteen paino	17 g
Pakkauksen mitat	136 × 92 × 20 mm
Bruttopakkauspaino	20.5 g

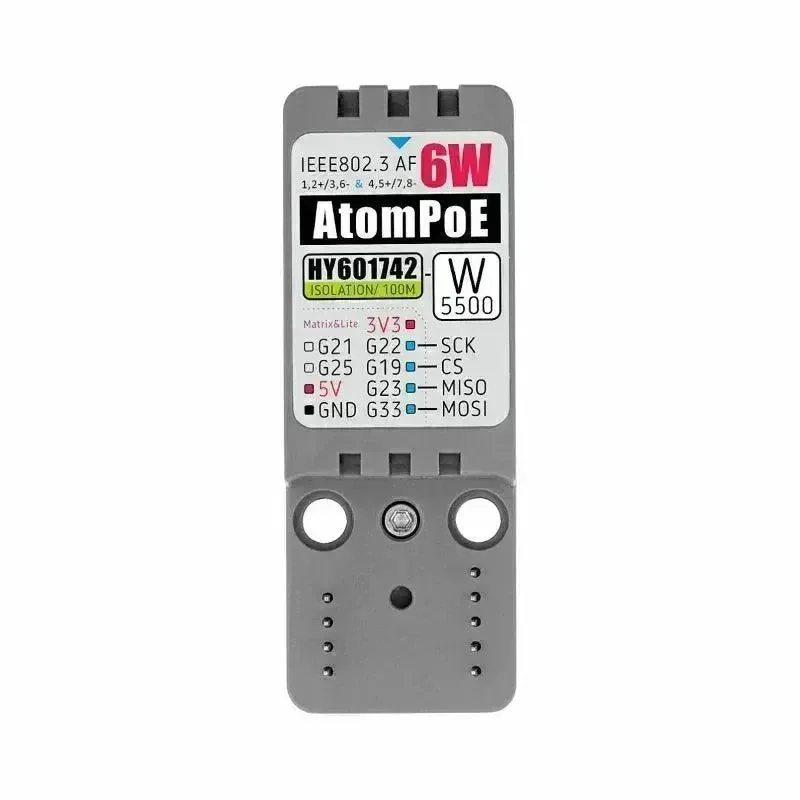

🧭 PinMap

NASTA	VASEN	OIKEA	NASTA
3V3		1
SPI_CLK	2	3
CS	4	5	5V
SPI_MISO	6	7	MAA
SPI_MOSI	8	9

📁 Resurssit

• 📘 W5500-tietolehti

💻 Ohjelmisto & Esimerkit

Arduino-projektit

• 🔧 Etäohjaus LED-valoille Atom-Lite:lla

• 🌐 HTTP-asiakas AtomS3:lla

• 📶 Yhteyden tilan valvonta

• ☁️ MQTT-asiakas

• 🖥️ Web-palvelimen esimerkki

UiFlow1-integraatio

• 🧱 UiFlow1-lohkon dokumentaatio

EasyLoader

Loaderin nimi	Latauslinkki	Muistiinpanot
Atomic PoE Base Test Loader	Lataa EasyLoader	—

🎥 Demovideo

• Yhdistä Ethernetin kautta, pääsy ohjaussivulle IP-osoitteen kautta ja vaihda RGB-LED-värejä etänä.

🔗 Yhteensopivuus

Täysin yhteensopiva:

• AtomS3R, Atom EchoS3R, AtomS3R-CAM, AtomS3R-M12, AtomS3R-Ext

• AtomS3, AtomS3-Lite, Atom-Lite, Atom-Matrix, Atom Echo
