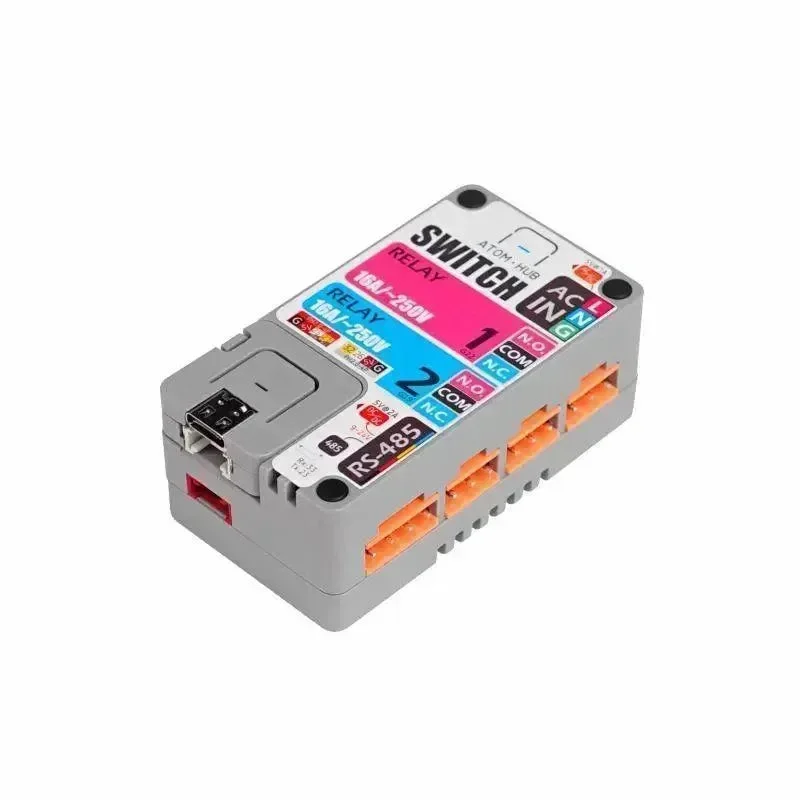

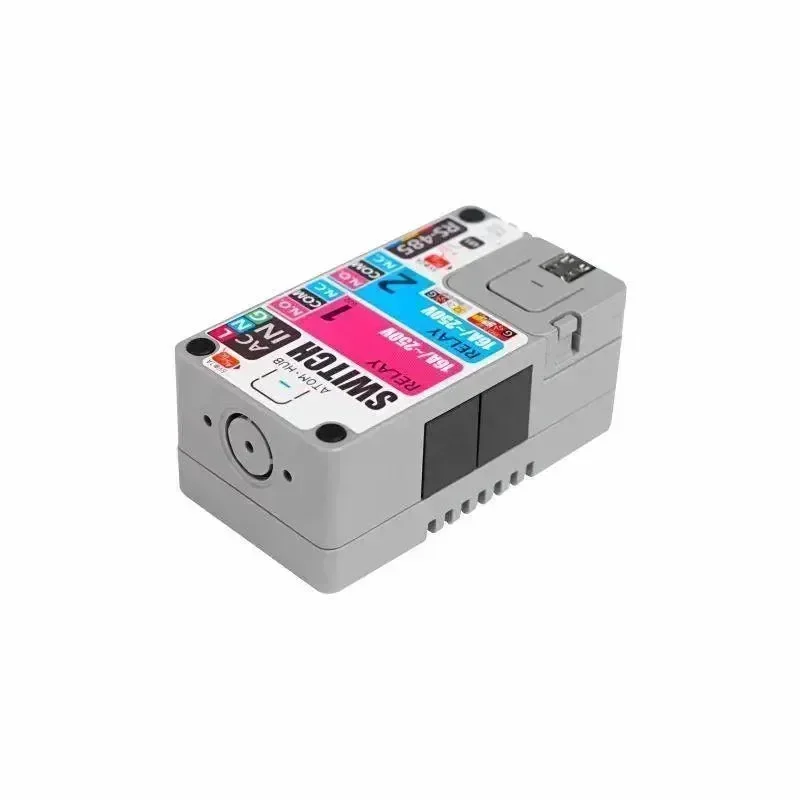

ATOM HUB -KATKAISIN on monipuolinen kaksiohjausohjelmoitava kytkin, joka on suunniteltu erityisesti ATOMille. Se mahdollistaa kahden AC/DC-piirin samanaikaisen ohjauksen, mahdollistaen saumattoman päälle/pois-kytkennän.
Kytkimessä on sisäänrakennettu jännitteen alentamismoduuli, joka tarjoaa ATOMille luotettavan 5V/1A DC-virtalähteen. Sisäisen releen avulla se pystyy käsittelemään enintään 250V/10A kuormituksen verkkovirralla, mukaan lukien hetkellisen virran kapasiteetin 16A. Turvallisuuden varmistamiseksi käytön aikana DC-piirissä on ylikuumenemisen ja oikosulun suojaus, joka katkaisee piirin automaattisesti liiallisen virran tai oikosulun sattuessa.
Teollisuusympäristöissä lisääntyneen joustavuuden takaamiseksi ATOM HUB -KATKAISIMESSA on integroitu SP485EE-tasomuunninpiiri. Tämä piiri tarjoaa RS485-liitännän, mahdollistaen saumattoman yhteyden RS485-laitteisiin. RS485 ei ainoastaan helpota tiedonsiirtoa, vaan sillä on myös kyky syöttää virtaa ATOMille, tukien jännitealueen 9-24V sisääntuloa. Lisäksi kytkin tarjoaa joukon HY2.0-liitäntöjä, jotka mahdollistavat helpon liitettävyyden I2C-lisälaitteisiin tai yleiskäyttöisiin I/O-laitteisiin.
Hyödyntäen ATOMin sisäänrakennettua Wi-Fi-toiminnallisuutta, ATOM HUB -KATKAISIN mahdollistaa kätevän etäohjauksen liitetyille kytkinlaitteille. Lisäksi, jos sinulla on useita ATOM HUB -KATKAISIN-yksiköitä, ne voidaan helposti yhdistää rinnakkain RS485-liitännän avulla, laajentaen ohjausmahdollisuuksiasi.
Tuotteen ominaisuudet
- Yhteensopiva ATOM Matrix/ATOM Lite
- Sisäänrakennettu AC-DC-piiri
- 2-suuntainen rele
- Sisäänrakennettu RS485-tasomuunnos, tukee Modbus-protokollaa
- HY2.0-portin laajennus
- Oikosulkusuojaus
- Etäohjaus Wi-Fin ja RS485:n kautta

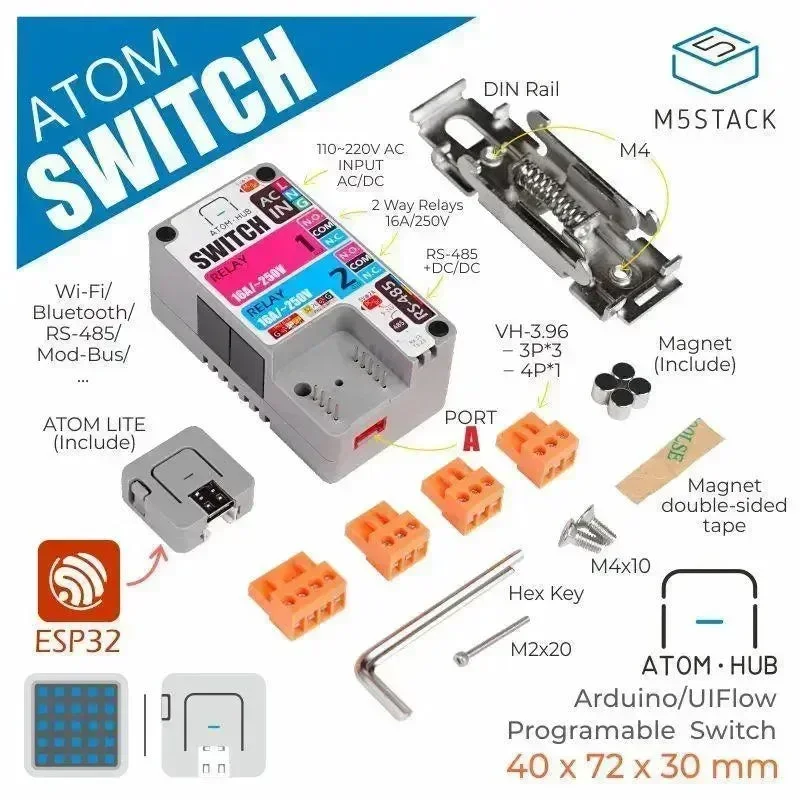

Sisältää
- 1x ATOM KATKAISIN
- 1x ATOM Lite
- 4x Magneetti
- 1x kaksipuolinen teippi

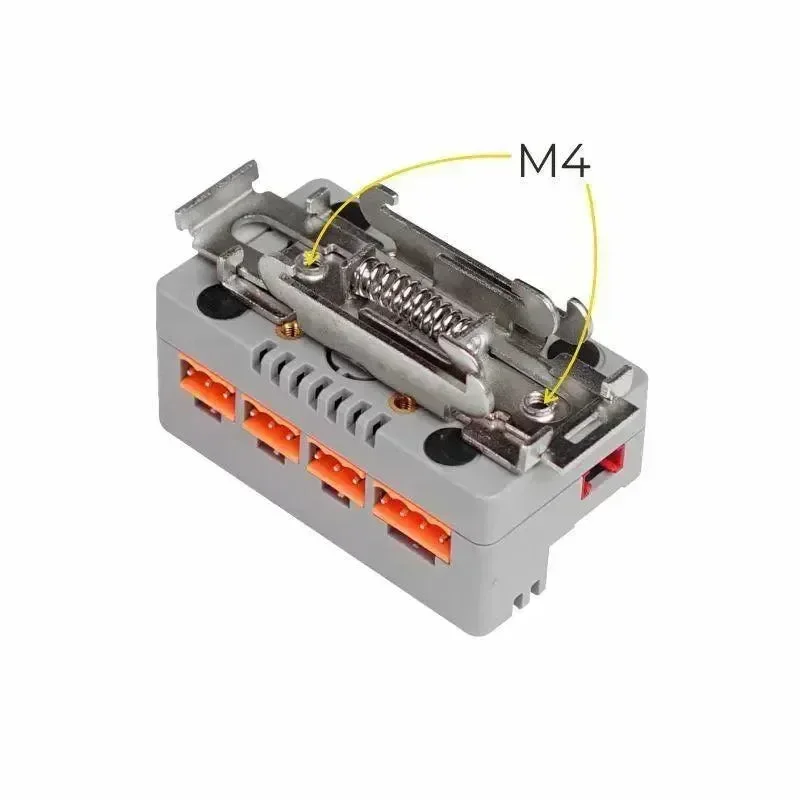

- 1x DIN-kisko
- 1x 3.96*4P liitin
- 3x 3.96*3P liitin
- 1x M4 kuusiokoloavain
- 1x M2 kuusiokoloavain
- 2x M4*10mm kuusiokantainen uppokanta ruuvi
- 1x M2*20mm kuusiokantainen kuppipääruuvi
Sovellukset
- Älykäs kytkin
Tekniset tiedot
| Rele | AC 250V/10A (Hetkellinen virta 16A), DC 5V/1A |
| Kytkimen virtalähde (AC-DC) | AC 250V-DC 5V |
| RS485:n käyttöjännite | 9V-24V |
| Liitännät | 1x HY2.0 (PORT A), 1x HT3.96R 4P (RS485), 2x HT3.96R 3P (Rele), 1x HT3.96R 3P (AC/DC IN) |
| Netto paino | 134g |
| Bruttopaino | 158g |
| Tuotteen koko | 72*40*30mm |
| Pakkauksen koko | 104*77*35mm |
| Kotelon materiaali | Muovi (PC) |
