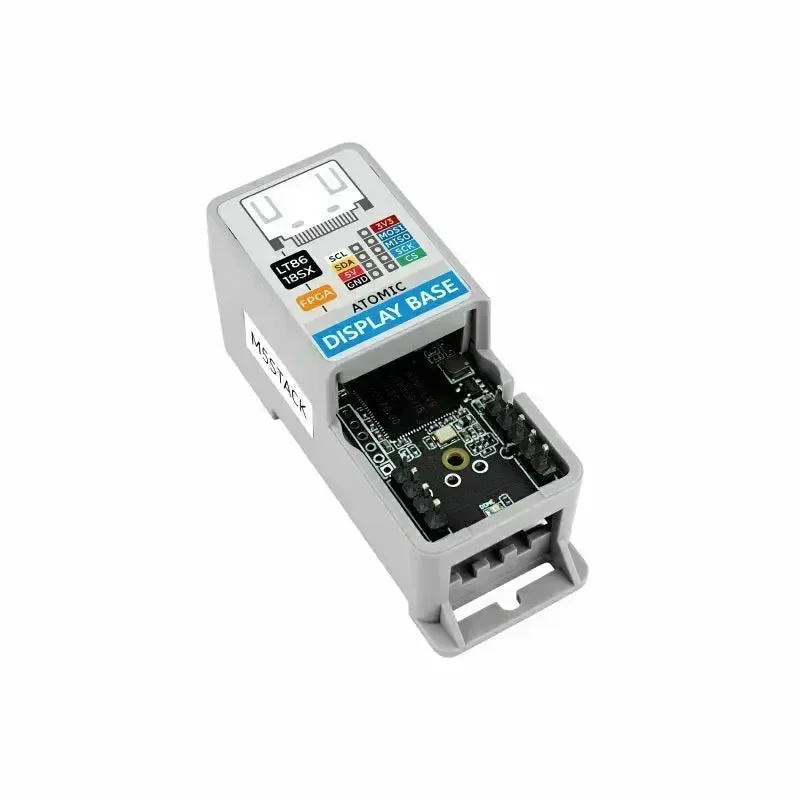

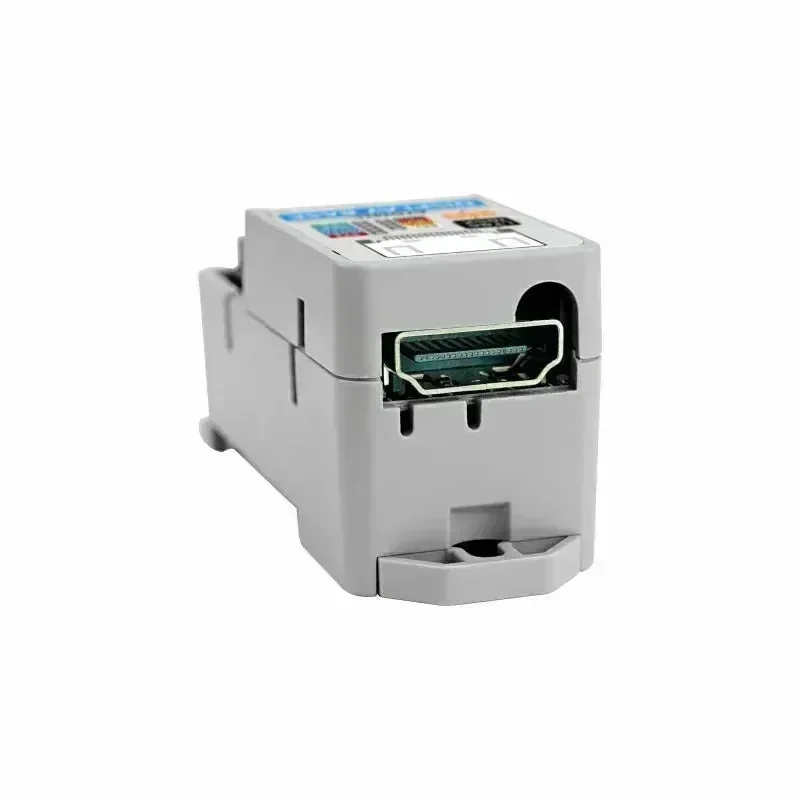

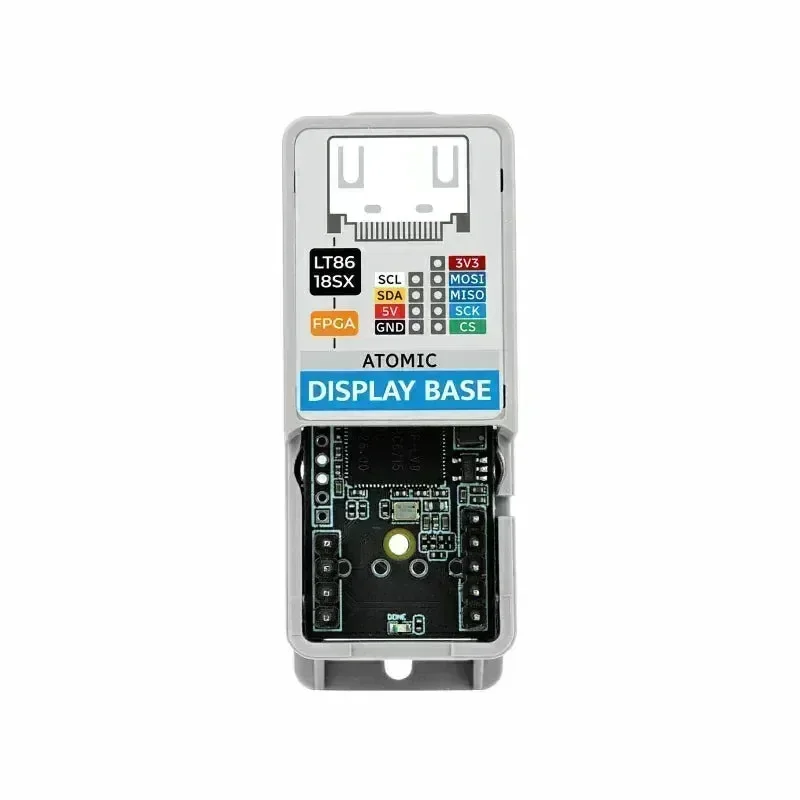

Atomic Display Base on korkean resoluution HDMI-näyttöajuri, joka käyttää FPGA:ta perinteisen SPI TFT-LCD -datan ulostulon emulointiin ja tukee jopa 720P (1280×720) kuvan ulostuloa. Se saavuttaa laajan yhteensopivuuden HDMI-signaalin ulostulossa omistetun RGB-HDMI -piirin avulla. Käyttäjät voivat yhdistää sen ATOM-sarjan isäntälaitteisiin täyttääkseen erilaiset tallennus- ja sovellusvaatimukset. Atomic Display Base voi korvata perinteisen PC-ohjausratkaisun näyttöpaneeleille tarjoten kustannustehokkaamman vaihtoehdon. Se soveltuu sovelluksiin kuten teollisuuden ohjausnäytöt, älykodin tietonäytöt, koulutus- ja kokousesitykset sekä etävalvontanäytöt.
Huomautus
Atomic Display Base vaatii näytön, jossa on adaptiivinen resoluution skaalaus. Joillakin näytöillä, jotka eivät tue adaptiivista resoluutiota, saattaa esiintyä näyttöongelmia.

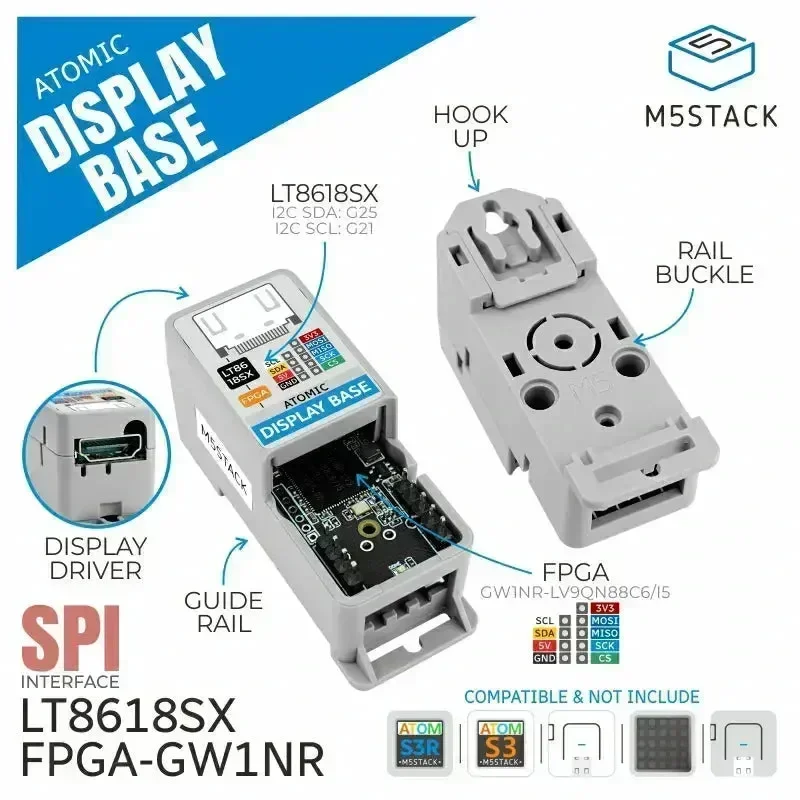

Ominaisuudet
- Käyttää FPGA:ta (Gowin GW1NR-9C)
- Sisäänrakennettu LT8618SX RGB-HDMI-piiri (tukee 24-bittistä väriä)
- SPI-liitäntä (FPGA) + I2C-liitäntä (LT8618SX)
- Maksimi 720P (1280×720) kuvan ulostulo
- Erilaisia ulostulotiloja optimoiduilla kuvataajuuksilla jopa 12 ~ 16 FPS
- Kehitysalustat: Arduino, ESP32-IDF (UIFlow ei vielä tuettu)
Sisältö
- 1x Atomic Display Base
Sovellukset
- Näytön tulosignaalin lähde
- HD-tietonäyttö
Tekniset tiedot
| Tekninen tieto | Parametri |
|---|---|
| FPGA | Gowin GW1NR-9C |
| LT8618SX | RGB-HDMI-piiri, tukee 24-bittistä väriä |
| Maksimi ulostulokoko | 720P (1280×720) |
| Ulostulon kuvataajuus | 1280×720 60Hz |
| Tuotteen koko | 64*24*29mm |
| Pakkauksen koko | 136*92*30mm |
| Tuotteen paino | 15.2g |
| Pakkauksen paino | 17.3g |
