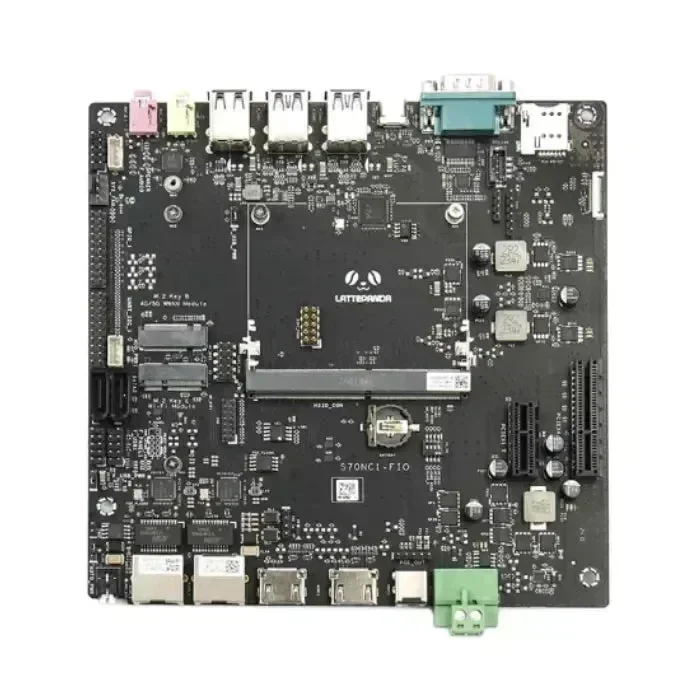

Full-Function Evaluation Carrier Board on edistynyt kehitysalusta ja x86 Embedded SBC -kantalevy, joka on suunniteltu hyödyntämään LattePanda Mu compute module -moduulin kaikki ominaisuudet. Tämä Full-Function Evaluation Carrier Boardpaljastaa kaikki pinnit moduulista ja tarjoaa monipuoliset liitännät ja laajennusmahdollisuudet, tehden siitä ihanteellisen x86 Embedded SBC -ratkaisun laitteisto-/ohjelmistotestaukseen, prototyyppien tekemiseen ja teollisiin sovelluksiinLattePanda Mu compute module -moduulin kanssa.
Full-Function Evaluation Carrier Boardin ominaisuudet
-
Täydellinen pinnien esillepano: Full-Function Evaluation Carrier Board takaa täyden yhteensopivuuden LattePanda Mu compute module -moduulin kanssa.
-
Monipuoliset I/O-liitännät: Tämä x86 Embedded SBC -kantalevy sisältää USB-, HDMI-, SIM-, RS232- ja ääniliitännät LattePanda Mu compute module -moduulille.
-
Laaja jännitesyöttö: Full-Function Evaluation Carrier Board tukee 12~20 V DC -syöttöä vakaaseen LattePanda Mu compute module -käyttöön.
-
Kaksi standardia PCIe-paikkaa: Sisältää PCIe 3.0 x1 ja PCIe 3.0 x4 Full-Function Evaluation Carrier Board -kantalevyllä GPU:lle, NIC:lle ja äänikorteille.
-
Kaksi M.2-laajennuspaikkaa: M.2 E Key ja M.2 B Key tässä x86 Embedded SBC -alustassa WiFi- ja 4G/5G-korteille.
-
Kaksi 2,5 GbE Ethernet-porttia: Integroitu Intel I225-V -ohjain nopeaan LattePanda Mu compute module -verkkoyhteyteen.
-
ITX-standardikoko: Full-Function Evaluation Carrier Board (170 mm x 170 mm) sopii tavallisiin ITX-koteloihin.

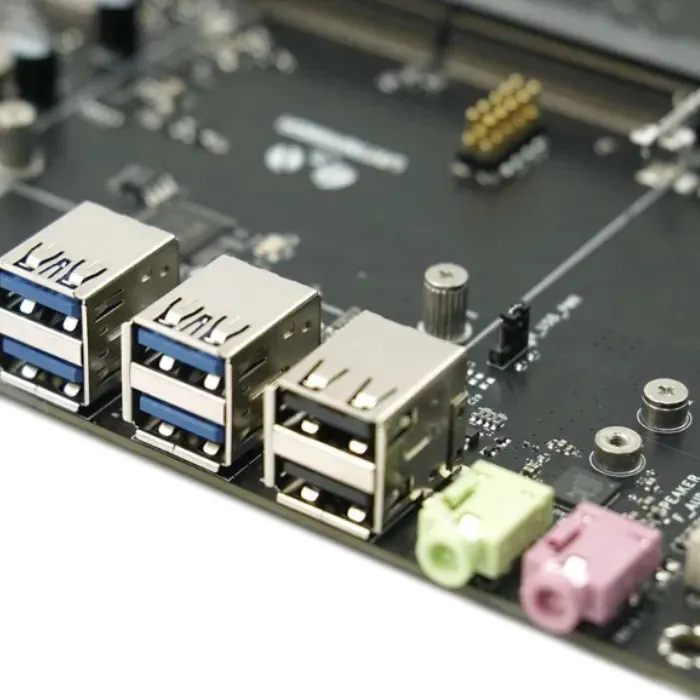

Etupaneelin I/O-liitännät: Full-Function Evaluation Carrier Board
- 1x 3,5 mm mikrofoniliitäntä LattePanda Mu compute module -moduulille
- 1x 3,5 mm kuulokeliitäntä
- 2x USB 2.0 Full-Function Evaluation Carrier Board -kantalevyllä
- 4x USB 3.0
- 1x USB Type-C (tukee USB 2.0, USB 3.0, DisplayPort)
- 1x DB9 (RS232)
- 1x SIM-korttipaikka x86 Embedded SBC mobiiliyhteyksiä varten
Takapaneelin I/O-liitännät: täysitoiminen arviointikantalevy
- 1x Virtapainike LattePanda Mu -laskentamoduulille
- 2x Intel 2,5GbE -verkkoliitäntää
- 2x HDMI 2.0 -liitäntää täysitoimisella arviointikantalevyllä
- 1x DC 5,5×2,5 mm virtaliitin
- 1x DC-virtaliitin 5,08 mm ruuviliittimellä
Laajennuspaikat LattePanda Mu -laskentamoduulille
- 1x PCIe 3.0 x1 -paikka täysitoimisella arviointikantalevyllä
- 1x PCIe 3.0 x4 -paikka (moniplexattu SATA-signaalien kanssa)
- 1x M.2 E Key -paikka: tukee 2230 Type WLAN -korttia (PCIe 3.0 x1, USB 2.0)
- 1x M.2 B Key -paikka: tukee 3042/3052 Type 4G/5G WWAN -korttia
- 2x SATA 6Gb/s -liitäntää x86 sulautetun SBC:n tallennuslaajennukseen
Nastat/Hyppykytkimet/Painikkeet: täysitoiminen arviointikantalevy
- 1x CPU-tuulettimen liitin (CPU_FAN) LattePanda Mu -laskentamoduulille
- 1x Järjestelmätuulettimen liitin (SYS_FAN)
- 1x MIPI CSI-2 -liitäntä (MIPI_CSI)
- 1x I2S-liitin (I2S1)
- 1x TPM-liitin (TPM)
- 1x eSPI-liitin (ESPI_CON)
- 1x Automaattisen käynnistyksen hyppykytkin (AUTO_PWR)
- 1x Lämpötila-anturin liitin (TMP)
- 1x USB 2.0 -liitin (F_USB1)
- 1x Etupaneelin liitin (F_PANEL1)
- 1x UART- ja I2C-liitin (UART_I2C_1)
- 1x SoC GPIO -liitin (GPIO_1)
- 1x Kaiutinliitin (SPEAKER)
- 1x HD-äänen liitin (F_AUDIO)
- 1x Toimintojen konfigurointikytkimet (ID_SW)
- 1x USB-liittimen virtakytkin (F_USB_PWR)
- 1x Etupaneelin USB-virtakytkin (R_USB_PWR)
- 1x PoE-virtaliitin (POE_IN)
- 1x Kiintolevyn virtaliitin (HDD_PWR1)
- 1x Virtasyötön liitin (POE_OUT)
- ITX-mitat: 170 x 170mm (vakio x86 sulautetun SBC:n koko)
Tekniset tiedot: täysitoiminen arviointikantalevy
-
Mitat: 170mm x 170mm (vakio x86 sulautettu SBC ITX)
-
Virtasyöttö: 12~20V DC LattePanda Mu -laskentamoduulin vakauden takaamiseksi

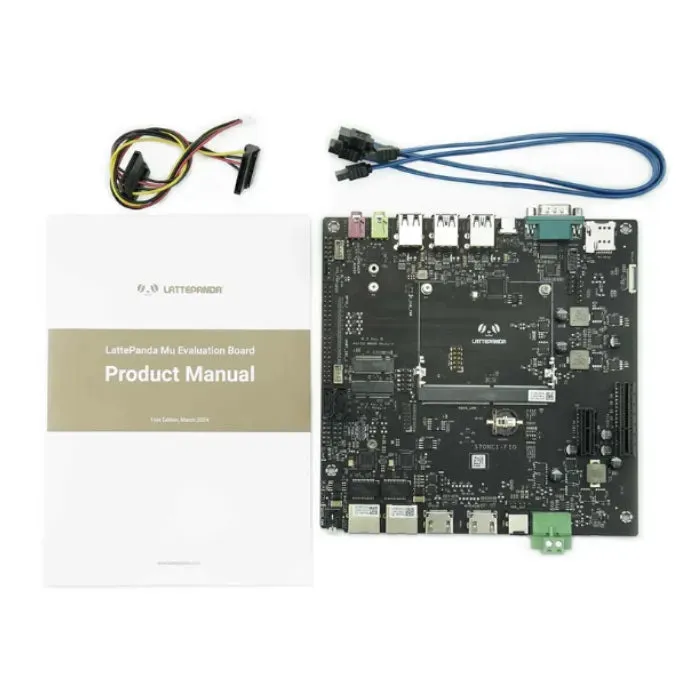

Pakkaus sisältää: täysitoiminen arviointikantalevy
-
Täysitoiminen a
