Kun teemme robottikokeita, tarvitsemme useita PWM-portteja servomoottorin ohjaamiseen, mutta yleisesti käytetyssä Arduino UNO R3:ssa on vain 6 PWM-porttia, joten se ei riitä.

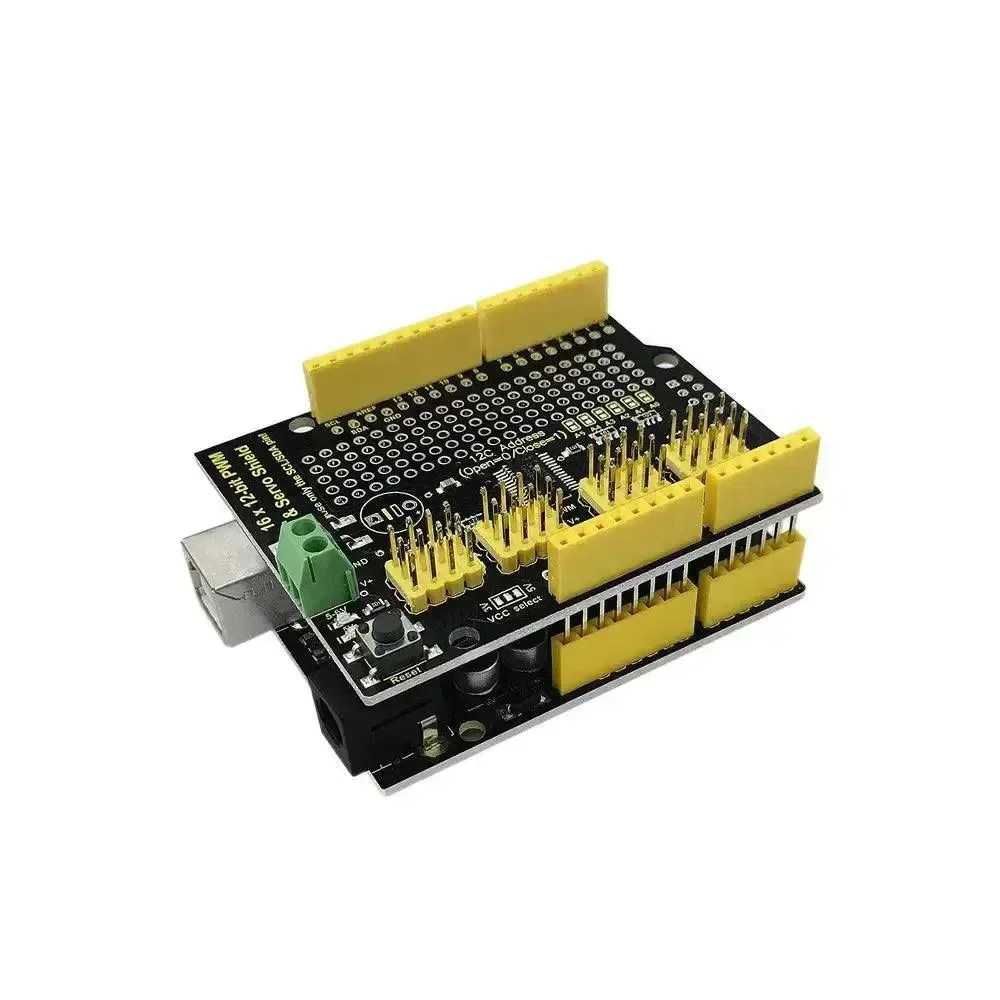

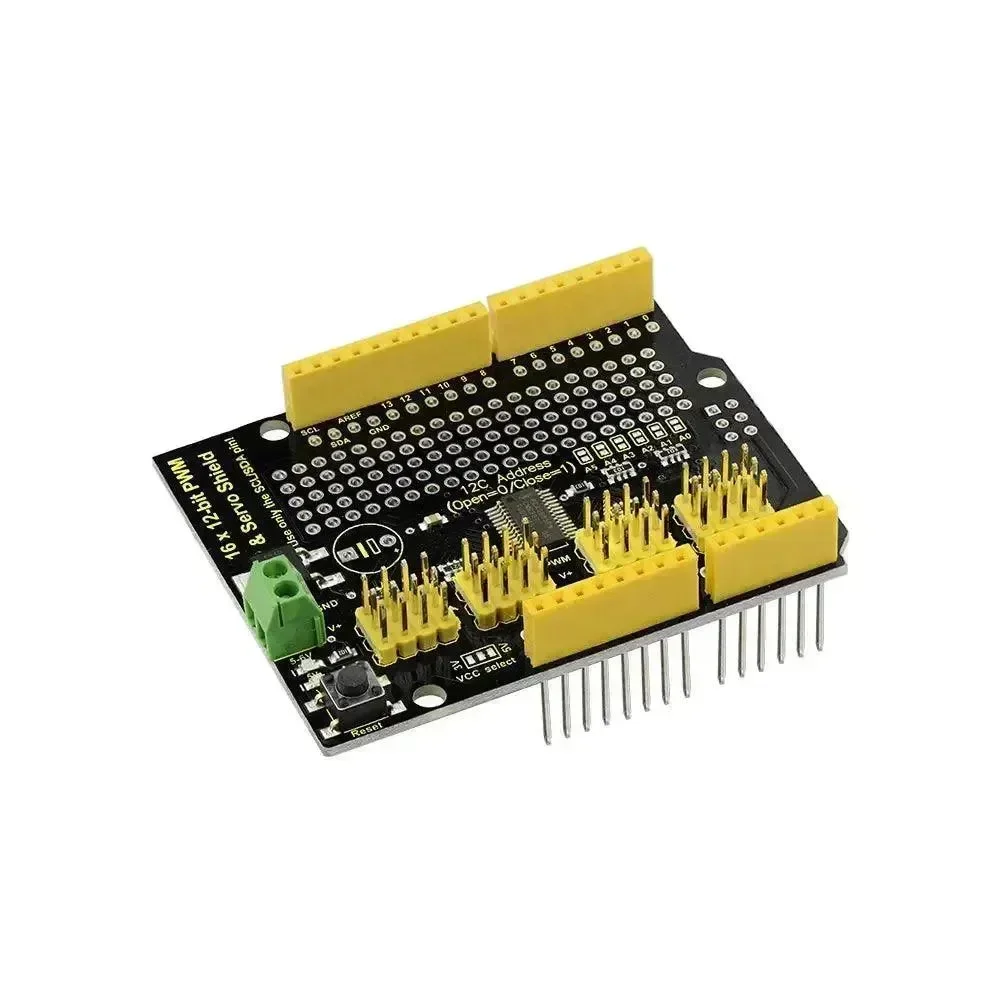

Tämän vuoksi voit käyttää tätä laajennuskorttia, joka pinotaan suoraan Arduino UNO R3 -kortin päälle ja voi ohjata jopa 16 servoa. Se käyttää I2C-tuloa, ja vie vain A4- ja A5-portit Arduino UNO R3 -kortilta. Laajennuskortissa on kaksipuoliset PCB-reiät, joihin voi suoraan juottaa komponentteja prototyyppipiirien rakentamista varten.
-
I2C-tulo, ohjaa 16-kanavaista PWM-lähtöä
-
Servon virtalähde itsenäinen tulo V+, enintään 6V.
-
Logiikkasignaali ja logiikkavirta itsenäinen lähtö 3-5V
-
Taajuus: 40-1000Hz
-
Kanavat: 16-kanavainen
-
Resoluutio: 12-bittinen
-

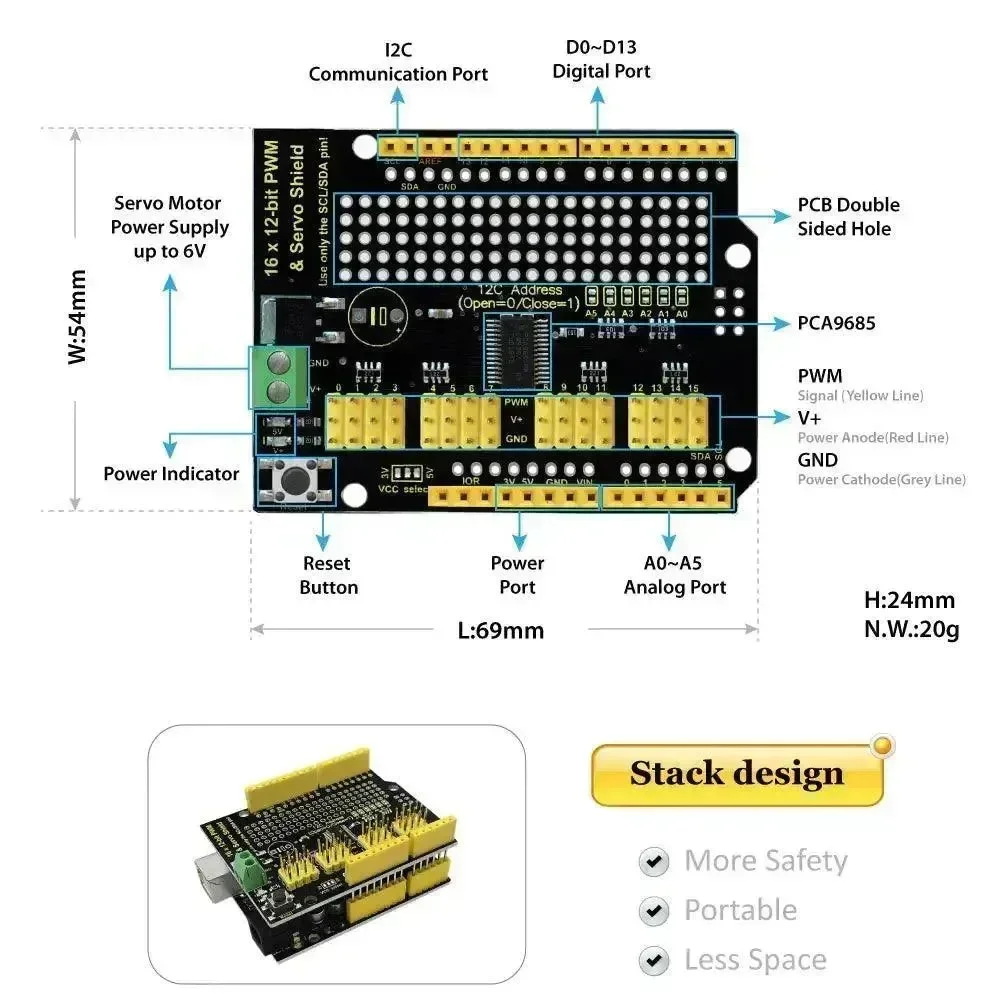

Mitat: 69mm x 54mm x 24mm
-
Paino: 20g
