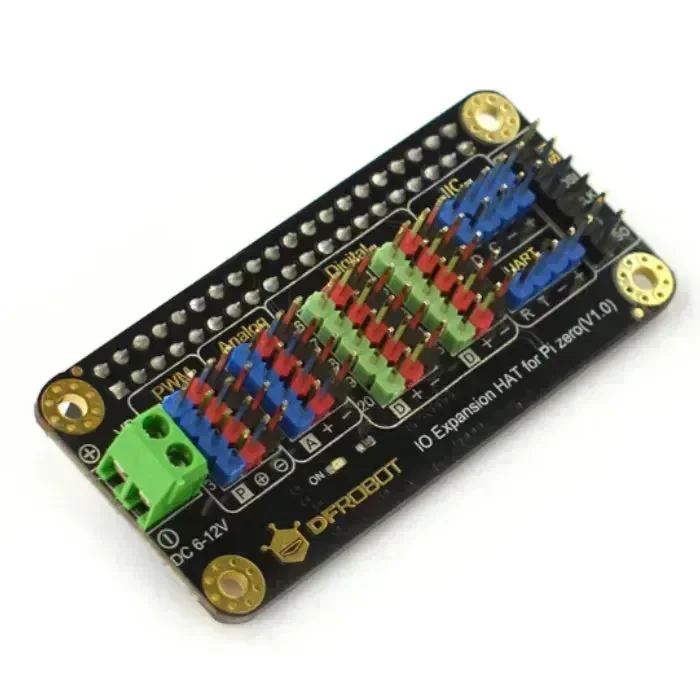

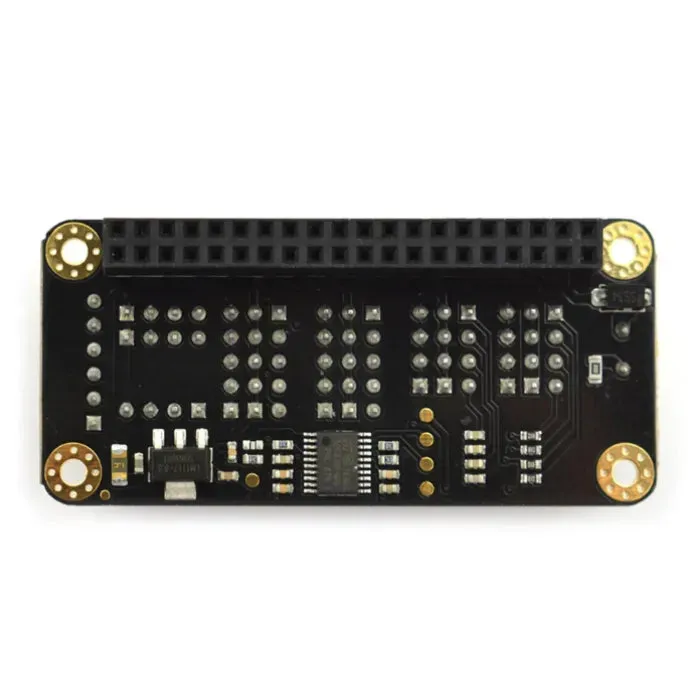

IO-laajennus HAT Raspberry Pi 5 4B Zero W GPIO-laajennuslevy

DFRobot IO Expansion HAT on kompakti ja tehokas Raspberry Pi IO -laajennuskortti, joka on suunniteltu laajentamaan Raspberry Pi:n I/O-ominaisuuksia. Täysin yhteensopiva Raspberry Pi 5:n, Raspberry Pi Zero / Zero W:n, 4B:n ja 3B+:n kanssa, tämä GPIO-laajennuskortti tarjoaa kaiken tarvittavan robotiikkaan, anturien valvontaan ja reaaliaikaiseen ohjaukseen.

Tärkeimmät ominaisuudet

• Yhteensopiva Raspberry Pi 5 / 4B / 3B+ / Zero / Zero W:n kanssa

• Sisäinen STM32F030 MCU mahdollistaa 8-kanavaisen 12-bittisen ADC:n ja PWM-ohjauksen I2C:n kautta Raspberry Pi IO -laajennusprojektiisi

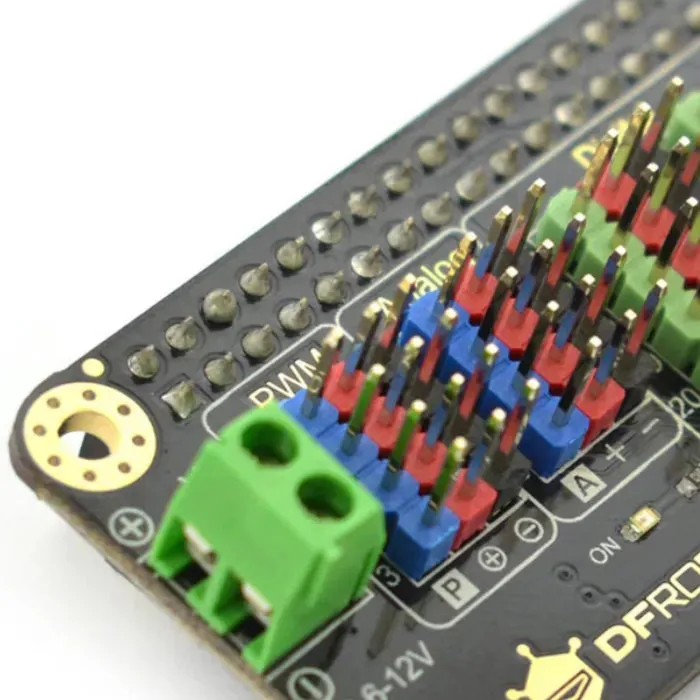

• Tukee ulkoista PWM-virtalähdettä (6~12V) korkean tehon servon tai moottorin ohjaukseen tässä Raspberry Pi 5 HAT:ssa

• Vie ulos 22 porttia GPIO-laajennuskortilta, mukaan lukien:

  • 4 PWM-porttia

  • 4 analogista tuloliitäntää

  • 10 digitaalista porttia (GPIO16–GPIO25)

  • 2 I2C-porttia

  • 1 UART-portti

  • 1 SPI-portti

• Jänniteyhteensopivuus: Tukee sekä 5V virtalähdettä että 3,3V antureita Raspberry Pi ADC -tehtäviin

Täydellinen Raspberry Pi ADC- ja servosovelluksiin

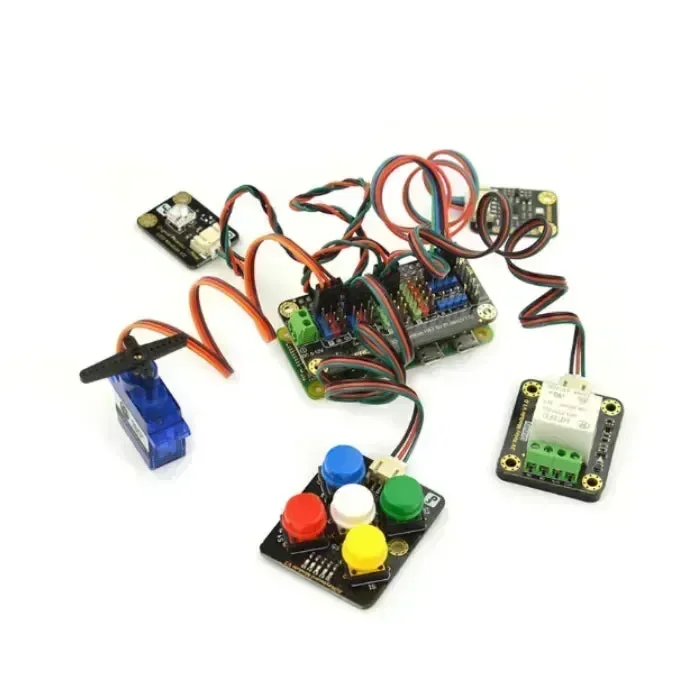

Vaikka Raspberry Pi:stä puuttuvat natiivisti analogiset tulot, tämä Raspberry Pi IO-laajennus HAT ratkaisee ongelman integroimalla STM32 MCU:n, mikä mahdollistaa helpon analogisen signaalin lukemisen (ADC) ja monikanavaisen PWM-signaalin ulostulon. Ihanteellinen servomoottorin ohjaukseen, anturien integrointiin ja muihin tee-se-itse Raspberry Pi -projekteihin GPIO-laajennuskortin avulla.

Tekniset tiedot

• MCU: STM32F030 Raspberry Pi IO-laajennuksen ohjain

• Virtasyöttö: 5 V (HAT-virta), 6~12 V (PWM-ulkoiselle) Raspberry Pi 5 HAT:lle

• Portin lähtöjännite: 3,3 V (anturit) GPIO-laajennuskortilla

• Laitteen I2C-osoite: 0x10

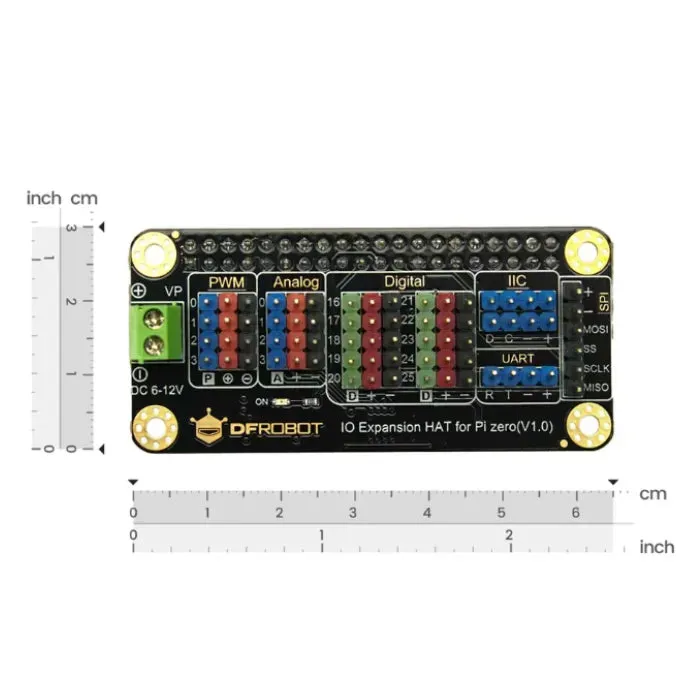

• Kortin mitat: 65 mm × 30 mm (2,56″ × 1,18″) Raspberry Pi IO-laajennuksen koko

Sovellukset

• Raspberry Pi -robotiikka GPIO-laajennuskortilla

• Monipalvelohankkeet ja Raspberry Pi 5 HAT -sovellukset

• Analogisten anturien valvonta Raspberry Pi ADC:n avulla

• Koulutus ja prototyyppien teko Raspberry Pi IO-laajennuksella

• Kodinohjaus GPIO-laajennuskortilla

Pakkaus sisältää

• 1 × IO-laajennus HAT Raspberry Pi Zero:lle / Zero W:lle
