Infrapunaesteanturi | Säädettävä 2-30cm

Infrapunaesteanturi säädettävällä tunnistusetäisyydellä

Infrapunaesteanturi havaitsee lähellä olevat heijastavat kohteet infrapunalähettimen ja -vastaanottimen parilla. Se on suunniteltu robottien esteiden väistöön, kuljettimen laskentaan, reunatunnistukseen ja yksinkertaisiin lähestymisen laukaisuprojekteihin.

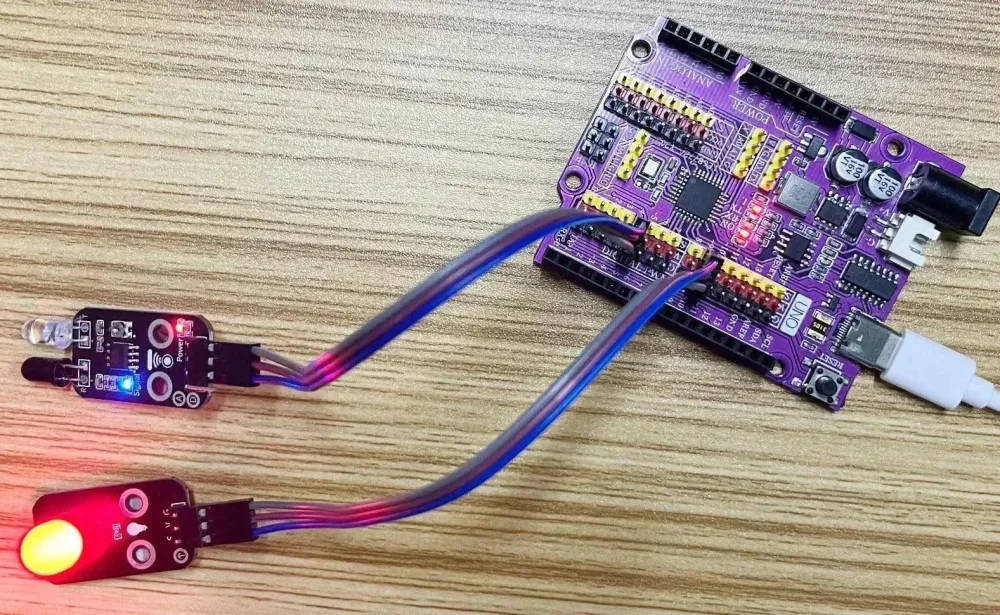

Sisäinen potentiometri säätää tunnistuskynnystä ja toimintaetäisyyttä, ja digitaalinen lähtö voidaan lukea suoraan Arduino-, ESP32-, STM32- ja Raspberry Pi Pico -levyiltä. Käytä sitä yhdessä OpenELAB UNO R3 Intermediate Kit V2:n kanssa nopeisiin robottikokeiluihin.

Toimiva etäisyys on tyypillisesti säädettävissä noin 2 cm:stä 30 cm:iin, mutta todellinen alue riippuu kohteen väristä, heijastavuudesta, kulmasta ja ympäristön infrapunasäteilystä.

Tekniset tiedot

Parametri	Arvo
Anturityyppi	Infrapunaesteanturi
Tunnistusperiaate	Lähellä olevan esteen IR-heijastus
Lähtötyyppi	Digitaalinen signaali, yleensä aktiivinen matalana tunnistettaessa
Käyttöjännite	3,3 V – 5 V
Säädettävä tunnistusalue	Noin 2 cm – 30 cm
Herkyyden säätö	Sisäinen potentiometri
Ilmaisin	Sininen tunnistusilmaisin-LED
Liitin	2,54 mm askelväli, 3-nastainen liitin
Nastajärjestys	GND, VCC, S
Suositeltu käyttö	Robotin esteiden väistö, kohteiden laskenta, heijastusten tunnistus
Kehitystuki	Arduino, ESP32, STM32, Raspberry Pi Pico GPIO

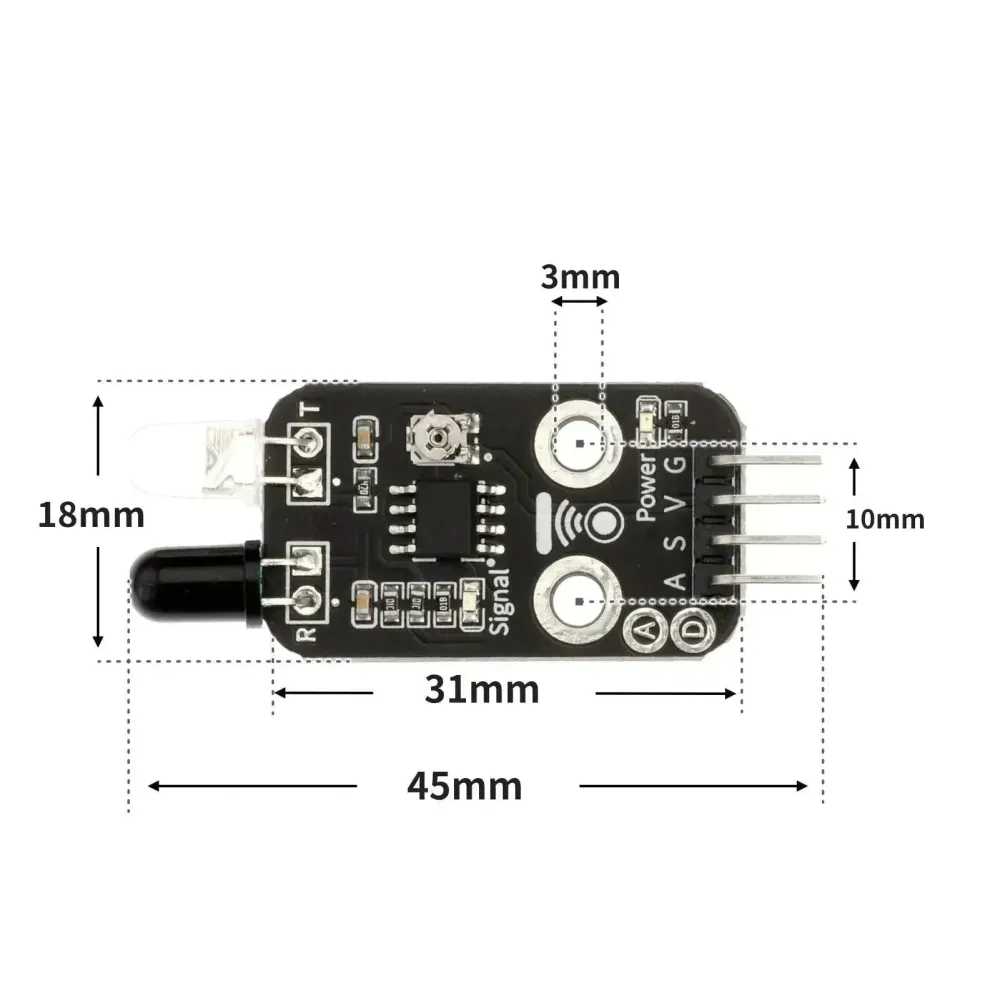

Piirilevyn asettelu ja merkintäopas

• IR-lähetin: Heijastaa infrapunasäteilyä eteenpäin.
• IR-vastaanotin: Havaitsee esteistä heijastuvan infrapunasäteilyn.
• Potentiometri: Säätää tunnistuskynnystä ja toimintaetäisyyttä.
• G-nasta: Virtamaadoitus.
• V-nasta: 3,3 V – 5 V virtasyöttö.
• S-nasta: Digitaalinen lähtö ohjaimen GPIO:lle.
• Etutila: Pidä anturi kohdistettuna kohdepolulle ilman esteitä.

Sovellustilanteet

1. Linjan tunnistus robottialustalle

Käytä infrapunaesteanturia digitaalisena linja-anturina. Lähtö on yleensä aktiivinen matalana, kun heijastava kohde havaitaan, joten koodi tulostaa linjan tilan kalibrointia varten.

const int SENSOR_PIN = 2; void setup() { pinMode(SENSOR_PIN, INPUT); Serial.begin(115200); } void loop() { bool activeLow = digitalRead(SENSOR_PIN) == LOW; Serial.println(activeLow ? "line_or_reflection_detected" : "background"); delay(50); }

2. Kaksimoottorinen viivan seurauslogiikka

Yhtä sensoria voi käyttää yksinkertaisiin demonstraatioihin tai kopioida vasemmalle/oikealle perusviivan seuraajarobottia varten.

const int LEFT_SENSOR = 2; const int RIGHT_SENSOR = 3; const int LEFT_MOTOR = 5; const int RIGHT_MOTOR = 6; void setup() { pinMode(LEFT_SENSOR, INPUT); pinMode(RIGHT_SENSOR, INPUT); pinMode(LEFT_MOTOR, OUTPUT); pinMode(RIGHT_MOTOR, OUTPUT); } void loop() { bool left = digitalRead(LEFT_SENSOR) == LOW; bool right = digitalRead(RIGHT_SENSOR) == LOW; analogWrite(LEFT_MOTOR, right ? 180 : 90); analogWrite(RIGHT_MOTOR, left ? 180 : 90); }

3. Kohteen tai merkin laskuri

Laske ohittavat merkit, kolot tai heijastavat tarrat debouncetauolla toistuvien laukaisujen estämiseksi.

const int SENSOR_PIN = 2; unsigned long lastHit = 0; unsigned long count = 0; void setup() { pinMode(SENSOR_PIN, INPUT); Serial.begin(115200); } void loop() { bool detected = digitalRead(SENSOR_PIN) == LOW; if (detected && millis() - lastHit > 150) { count++; lastHit = millis(); Serial.println(count); } }

Pakkaussisältö

• 1 x Infrapunaesteen välttämissensori

UKK

K: Voiko tämä moduuli toimia Arduinon kanssa?
V| Kyllä. Yhdistä VCC, GND ja signaalinasta Arduino-yhteensopivaan levyyn tai OpenELAB Sensor Shield V5.

K: Toimiiko se 3,3 V ohjaimien kanssa?
V: Kyllä, luetelluille 3,3 V – 5 V moduuleille, mutta pidä analoginen lähtö ohjaimen ADC-alueella.

K: Tarvitaanko kalibrointi?
V: Kynnysarvo- tai määrällisessä käytössä kalibroi lopullisessa asennuksessa ja tallenna perusarvot.

K: Voinko käyttää pitkiä johtoja?
V: Lyhyemmät johdot ovat parempia analogisen vakauden kannalta; käytä keskiarvotusta laiteohjelmistossa, jos lukemat vaihtelevat.

K: Antaako moduuli tarkkoja teknisiä yksiköitä?
V: Useimmat näistä moduuleista antavat suhteellisia analogisia tai digitaalisia signaaleja, eivät sertifioituja mittaustietoja.

K: Mitä minun pitäisi tarkistaa ensin, jos se ei laukaise?
V:
