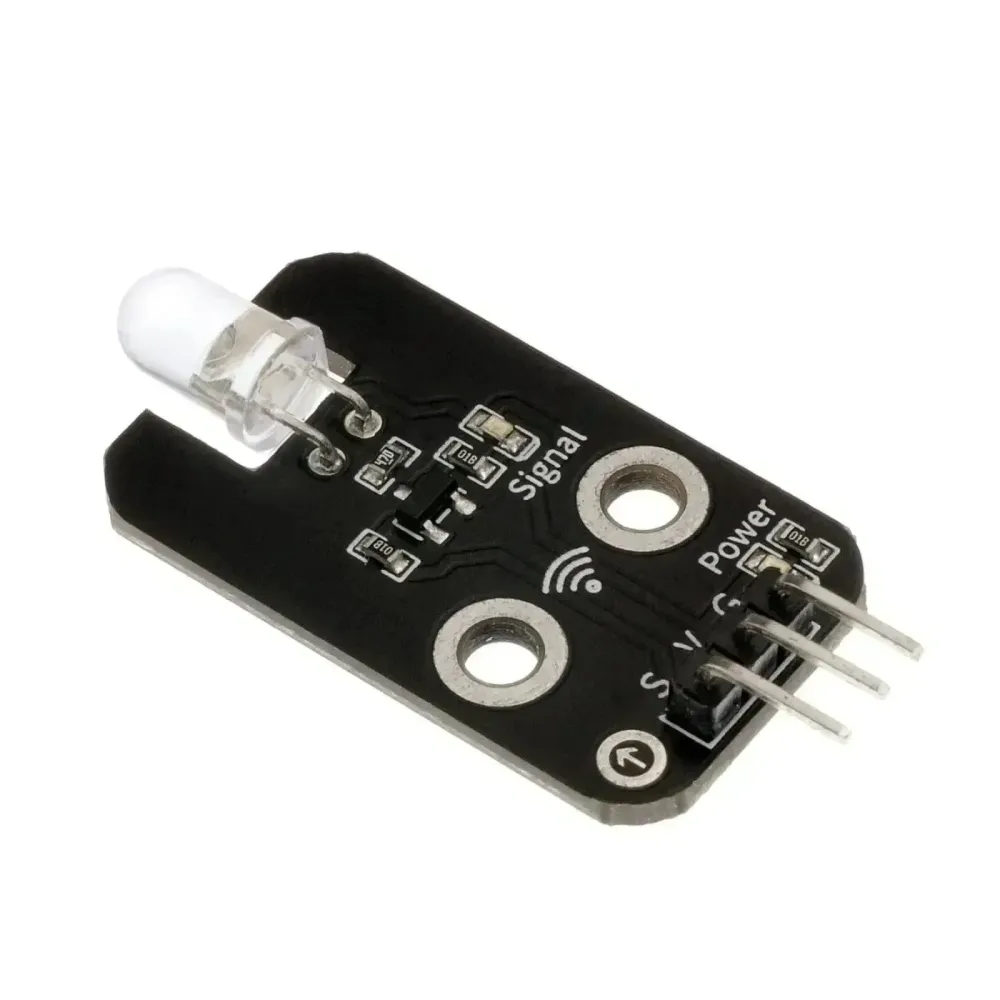

HS-S29A Infrapunasignaalin lähetysmoduuli – IR-kaukosäätimen lähetin Arduino- ja sulautettuihin projekteihin
HS-S29A Infrapunasignaalin lähetysmoduuli on kompakti IR-lähetinpiiri, jolla voi lähettää kaukosäätimen tyylisiä infrapuna-komentoja mikrokontrollerista. Se soveltuu TV:n, ilmastointilaitteen, mediatoistimen, robotin ja älykotiprojektien kokeiluihin, joissa projekti tarvitsee lähettää moduloitua lähi-infrapuna-valoa yhteensopivalle vastaanottimelle.
Moduulia voi ohjata Arduino-yhteensopivilla korteilla, kuten ELAB Nano V3, tai suuremmalla ohjainkokoonpanolla käyttäen UNO R3 Prototype Expansion Board-laajennuskorttia. Paritetussa oppimisjärjestelyssä käytä sitä vastaanotinmoduulin, kuten 38KHz IR Transmitter and Receiver Modules, ja tilanilmaisimen, kuten RGB Full Color LED Module, kanssa.
Useimmat kuluttajien kaukosäätöprotokollat käyttävät noin 38 kHz:n kantajataajuutta, joka tuotetaan ohjelmistolla tai ajastin/PWM-lähdöllä. Pidä IR-LED suunnattuna vastaanottimeen, vältä kirkasta auringonvaloa testauksen aikana ja varmista, käyttääkö kohdelaitteesi NEC-, Sony-, RC5- vai muuta protokollaa ennen komentojen lähettämistä.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Tuotekoodi | HS-S29A |
| Tuotetyyppi | Infrapunasignaalin lähetysmoduuli |
| Lähetintyyppi | Lähi-infrapuna-LED-lähetin |
| Tyypillinen kantaja | 38 kHz:n kaukosäätimen modulaatio |
| Ohjaussignaali | GPIO- tai PWM-ohjattu IR-lähtö |
| Tyypillinen isäntälaite | Arduino, ESP32, RP2040, muut mikrokontrollerit |
| Sovellukset | Kaukosäätimen emulointi, IR-majakat, laiteohjausdemot |
| Suuntaavuus | Suora näköyhteys suositeltavaa tähtäyksessä |
| Protokollatuki | Riippuu ohjelmistokirjastosta ja kohdevastaanottimesta |
| Sähköjohdotus | Virtanastat, maa ja signaalinastat moduulin merkinnän mukaan |

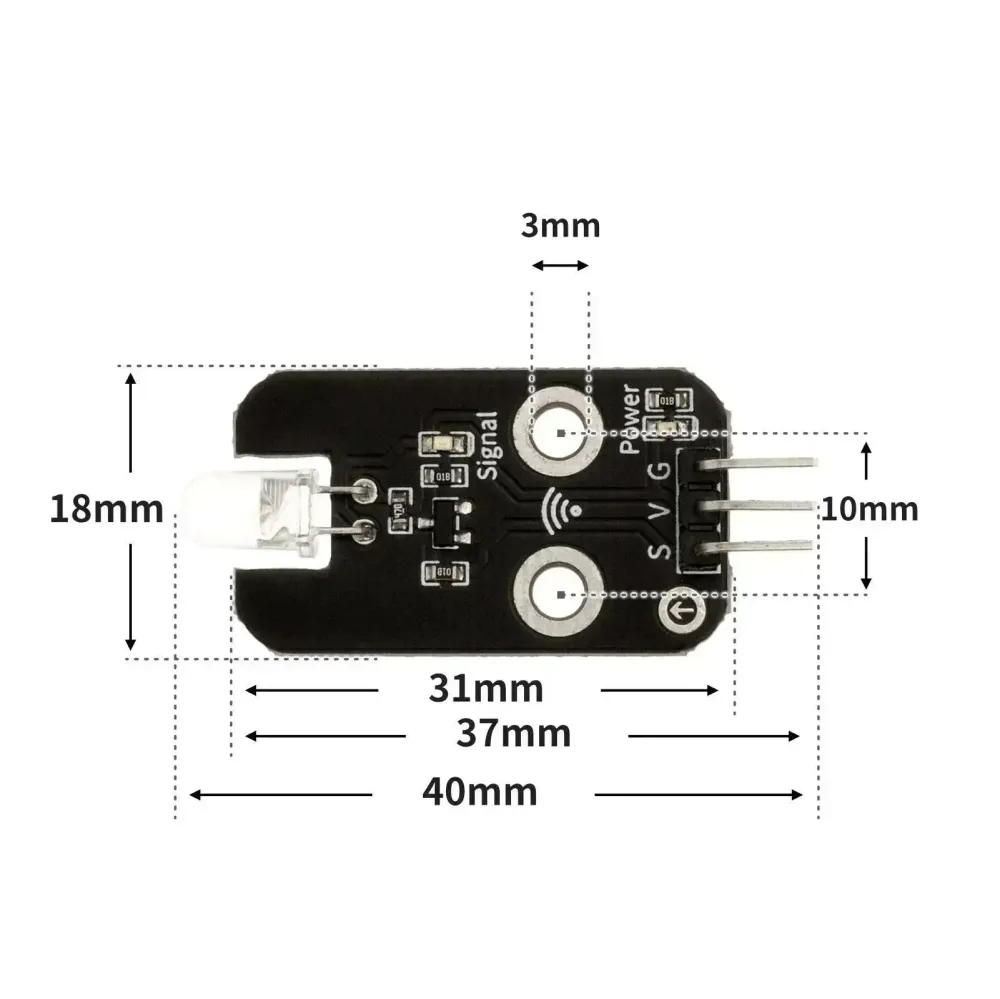

Piirilevyn asettelu & merkintäopas
- IR-LED – Lähettää moduloitua infrapuna-valoa kohdevastaanottimelle.
- Signaalinasta – Yhdistä ohjaimen GPIO- tai PWM-lähtöön.
- VCC – Moduulin virtanasta; noudata piirilevyn merkintää.
- GND – Yhteinen maa ohjaimen kanssa.
- Sarjakytkentäinen ajoverkko – Piirikaaviossa näkyvä moduulin sisäinen kytkentä helpottaa ajamista verrattuna pelkkään LEDiin.
- Suora näköyhteys – Suuntaa lähetin suoraan vastaanottimeen parhaan kantaman saavuttamiseksi.
- Kantajan ajoitus – Käytä kirjastoa tai ajastinta, joka tuottaa oikean kantajataajuuden.
- Ympäristön valo – Voimakas auringonvalo tai heijastavat pinnat voivat heikentää luotettavuutta.
Sovellustilanteet
1. Arduino NEC -komennon lähetys
Lähetä NEC-tyylinen komento IRremote-kirjastolla.
#include <IRremote.hpp> const int irPin = 3; void setup() { IrSender.begin(irPin); } void loop() { IrSender.sendNEC(0x00FF, 0x45, 0); viive(1000); }2. Toistuva IR-majakka
Lähetä toistuva komento yksinkertaisena IR-majakana.
#include <IRremote.hpp> void setup() { IrSender.begin(3); } void loop() { for (int i = 0; i < 3; i++) { IrSender.sendNEC(0x10EF, 0x20, 0); viive(100); } viive(2000); }3. ESP32-kantajatesti
Luo 38 kHz PWM-kantaja vastaanottimen kohdistustarkistuksia varten.
const int irPin = 18; void setup() { ledcAttach(irPin, 38000, 8); } void loop() { ledcWrite(irPin, 128); viive(100); ledcWrite(irPin, 0); delay(900); }4. Painikkeella ohjattu IR-lähetys
Lähetä komento vain, kun painiketta painetaan.
#include <IRremote.hpp> const int buttonPin = 2; void setup() { pinMode(buttonPin, INPUT_PULLUP); IrSender.begin(3); } void loop() { if (digitalRead(buttonPin) == LOW) { IrSender.sendNEC(0x00FF, 0x15, 0); delay(300); } }Pakkaussisältö
- 1 x HS-S29A infrapunasignaalin lähetinmoduuli
Usein kysytyt kysymykset
Q: Mitä tämä moduuli tekee?
A: Se lähettää infrapunaista kaukosäätötyyppistä signaalia mikrokontrollerista.
Q: Vastaanottaako se IR-signaaleja?
A: Ei, tämä sivu on lähetinmoduulille.
Q: Mitä kantajataajuutta minun pitäisi käyttää?
A: 38 kHz on yleinen taajuus kaukosäätimen vastaanottimille.
Q: Voiko se ohjata televisiota?
A: Kyllä, jos tiedät oikean protokollan ja komentokoodit.
Q: Voinko käyttää Arduino IRremotea?
A: Kyllä, se on yleinen kirjasto tähän käyttötarkoitukseen.
Q: Miksi kantama on lyhyt?
A: Tarkista tähtäys, kantajataajuus, ajovahvuus, ympärist
