HS-S20B Ympäristön kirkkausanturi | Analoginen valomoduli

HS-S20B Valovastus Ympäristön Kirkkausanturi – Analoginen Valon Havaitsemismoduuli Arduino-projekteihin

HS-S20B Ympäristön Kirkkausanturi on analoginen valoa aistiva moduuli päivä/yö-tunnistukseen, automaattiseen himmennykseen, valoon perustuvien hälytysten laukaisuun ja kirkkaustietoiseen robotiikkaan. Se muuntaa ympäristön valaistuksen jännitteeksi, jonka mikrokontrollerin ADC voi lukea.

Se on kompakti kumppani ELAB Nano V3-, Raspberry Pi Pico W- ja MB 102 Breadboard Kit -laitteille. Lähtöpalautetta varten yhdistä se RGB Full Color LED Module -moduulin kanssa.

Tämä anturi soveltuu parhaiten suhteelliseen kirkkauden mittaukseen eikä kalibroituun luksin mittaukseen. Aseta kynnysarvot lopullisissa valaistusolosuhteissa ja keskiarvoista lukemat, kun sisävalon välkkyminen on havaittavissa.

Tekniset Tiedot

Parametri	Arvo
SKU	HS-S20B
Tuotetyyppi	Valovastus ympäristön kirkkausanturi
Lähtö	Analoginen signaali
Aistimen Tapa	Valoon perustuva resistanssi / kirkkauden tunnistus
Tyypillinen Jännite	3.3V / 5V ohjainjärjestelmät
Isäntävaatimus	ADC-tulo
Käyttötarkoitukset	Yövalot, himmennys, valoa etsivät robotit
Kalibrointi	Suositellaan lopullisissa valaistusolosuhteissa
Vaste	Suhteellinen ympäristön kirkkaus
Ei Sovellu	Tehdaskalibroituun luksin mittaukseen

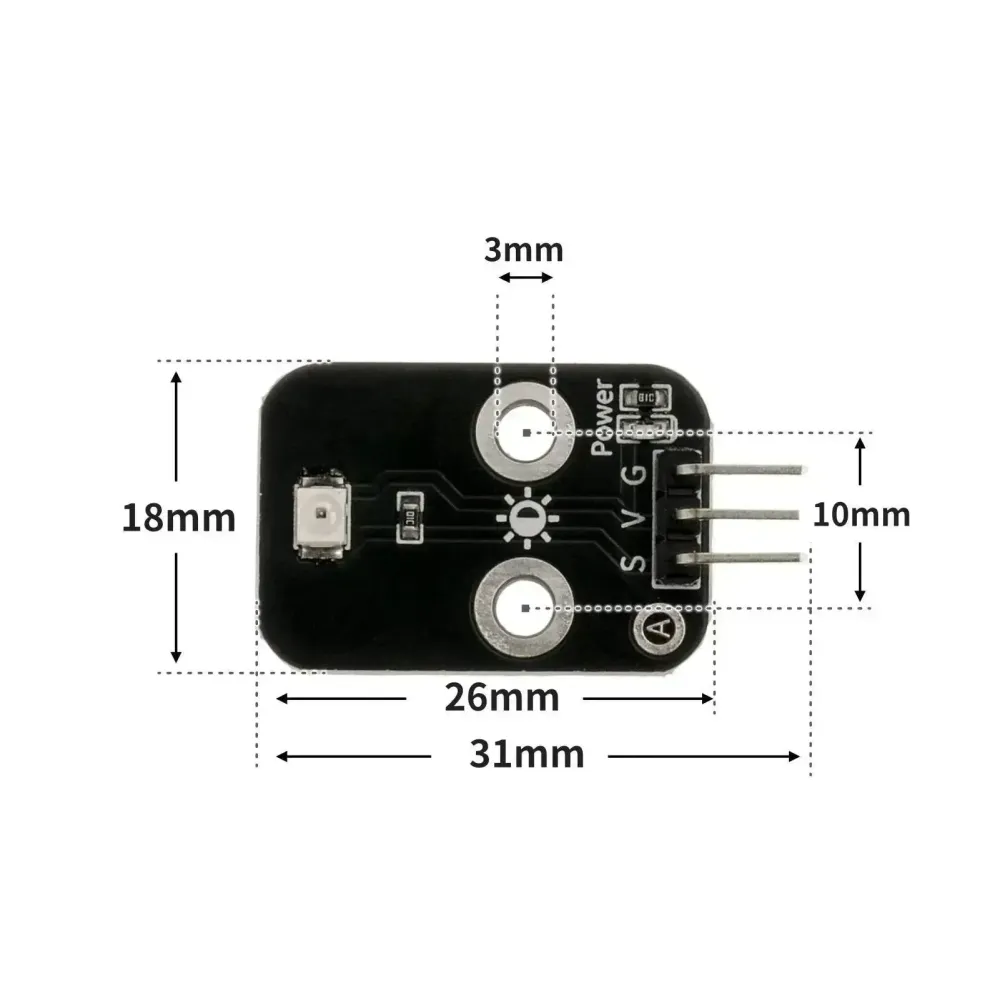

Piirilevyn Asettelu & Merkintäopas

• Valoanturi – Altista kohdeympäristön valolle.
• S – Analoginen signaalilähtö.
• V – Positiivinen jännite.
• G – Maa.
• Header – Vakiohyppylankayhteys.
• Asennusohje – Vältä kotelon seinämien varjoja.
• Kalibrointiohje – Tallenna kirkkaat ja pimeät lukemat.
• Suodatinohje – Keskiarvoista useita näytteitä vakaiden arvojen saamiseksi.

Sovelluskohtaukset

1. Arduino Analoginen Lukema

Lue valoanturin arvot analogisesta tulosta kalibrointia varten.

const int sensorPin = A0; void setup() { Serial.begin(115200); } void loop() { Serial.println(analogRead(sensorPin)); delay(300); }

2. Kynnysarvohälytys

Käynnistä LED, kun anturin arvo ylittää säädetyn kynnysarvon.

const int sensorPin = A0; const int ledPin = 13; const int threshold = 600; void setup() { pinMode(ledPin, OUTPUT); } void loop() { digitalWrite(ledPin, analogRead(sensorPin) > threshold ? HIGH : LOW); delay(200); }

3. MicroPython ADC Lokitus

Tallenna analogiset lukemat Pico-tyyppisestä ADC-nastasta.

from machine import ADC, Pin import time sensor = ADC(Pin(26)) while True: print(sensor.read_u16()) time.sleep(1)

Pakkaussisältö

• 1 x HS-S20B Ympäristön Kirkkausanturi Moduuli

UKK

K: Antaako se tarkkaa luks-arvoa?
V: Ei, se antaa suhteellisen analogisen lukeman.

K: Mitä nastaa käytän?
V: Käytä ADC-tuloa signaalinastana.

K: Toimiiko se 3.3V jännitteellä?
V: Tyypillisesti kyllä yksinkertaisille analogisille moduuleille, mutta tarkista piirilevyn merkinnät.

K: Miksi lukemat välkkyvät?
V: Sisävalot voivat välkkyä; keskiarvoista näytteet.

K: Voiko se havaita väriä?
V: Ei, se havaitsee vain kirkkauden.

K: Voiko se ohjata yövaloa?
V: Kyllä, kynnysarvolla ja lähtöajurilla.

K: Miksi kirkkaat ja pimeät arvot ovat käänteiset?
V: Piirin suuntaus voi kääntää lukeman.

K: Miten kalibroin?
V: Mittaa arvot lopullisissa kirkkaissa ja pimeissä olosuhteissa.
