Kyllästyttääkö sotkuiset johdot tai leipälaudan kaaos Arduino-prototyyppauksessa? Gravity IO Expansion Shield for Arduino V7.1 tarjoaa siistin, modulaarisen ja aloittelijaystävällisen ratkaisun. DFRobotin suunnittelema kilpi tukee plug-and-play-yhteyttäGravity-moduulien kanssa käyttäen selkeästi merkittyjä portteja ja värikoodattuja liittimiä analogisille, digitaalisille ja I2C-liitännöille. Osana DFRobot Gravity -ekosysteemiä tämä IO-laajennuskilpi yksinkertaistaa monimutkaista kytkentää missä tahansa Arduino-projektissa.
Täysin yhteensopiva Arduino UNO R3 ja UNO R4 kanssa, tämä Gravity IO Expansion Shield mahdollistaa langattomien moduulien (kuten Xbee, Bluetooth, RS485) saumattoman integroinnin, servo-virtahallinnan ja jopa SD-korttiviestinnän. Vaikka et käyttäisi Gravity-moduuleja, tämä DFRobot Arduino -kilpi on yhteensopiva tavallisten DuPont-hyppylankojen kanssa maksimaalisen joustavuuden takaamiseksi.
Gravity IO Expansion Shieldin keskeiset ominaisuudet

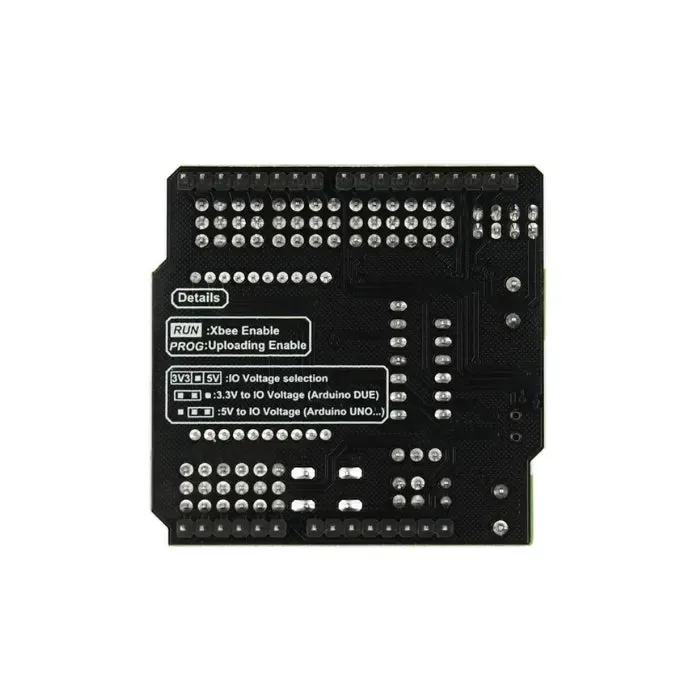

- 3,3 V / 5 V jännitteen valinta laajaa Arduino-antureiden yhteensopivuutta varten
- UART-kytkin ohjelmointi- ja viestintätilojen aktivoimiseksi Arduino-levylläsi
- Selkeästi merkitty, värikoodatut portit nopeaan ja tarkkaan kytkentään DFRobot Gravity -antureiden kanssa
- Yhteensopiva Xbee, RS485, URM04, APC220 ja muiden kanssa sisäänrakennettujen laajennuspaikkojen kautta
- Kultapinnoitettu piirilevyn pinta pitkäaikaiseen luotettavuuteen ammattimaisessa Arduino-prototyyppauksessa
- Parantaa laajennusmahdollisuuksia Arduino-projekteissasi luotettavalla DFRobot-suunnittelulla
Tekniset tiedot
| Parametri | Yksityiskohdat |
|---|---|
| Tulojännite | 7–12 V PWR_IN-nastan kautta (tavallinen Arduino-virta) |
| Servo-virtatulo | 4,8–6 V SERVO_PWR:n kautta (itsenäinen virtalähde) |
| Yhteensopiva moduulijännite | 3,3 V / 5 V (valittavissa eri DFRobot-moduuleille) |
| Tuetut liitännät | I2C, SPI, Xbee, Bluetooth, APC220, RS485 |

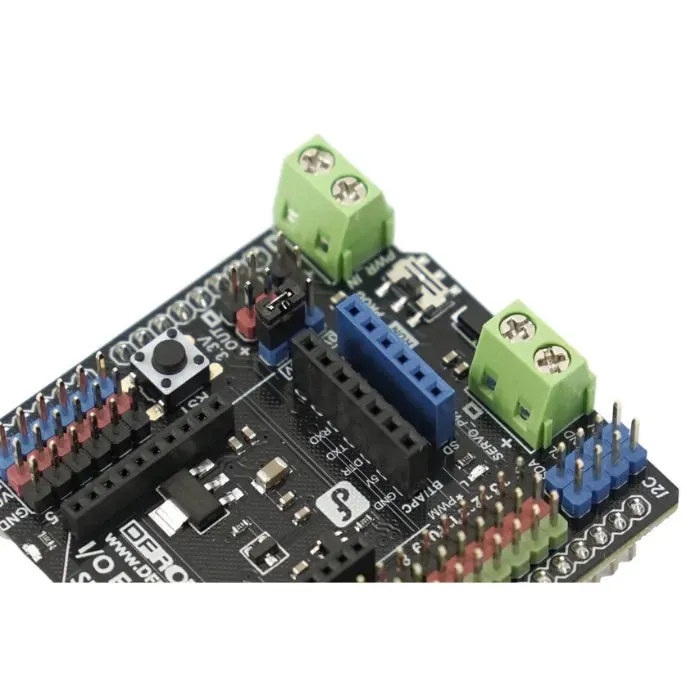

Levyn yleiskatsaus
- SD-korttipaikka Arduino-datalokinointiin
- I2C-portti Gravity I2C -antureille

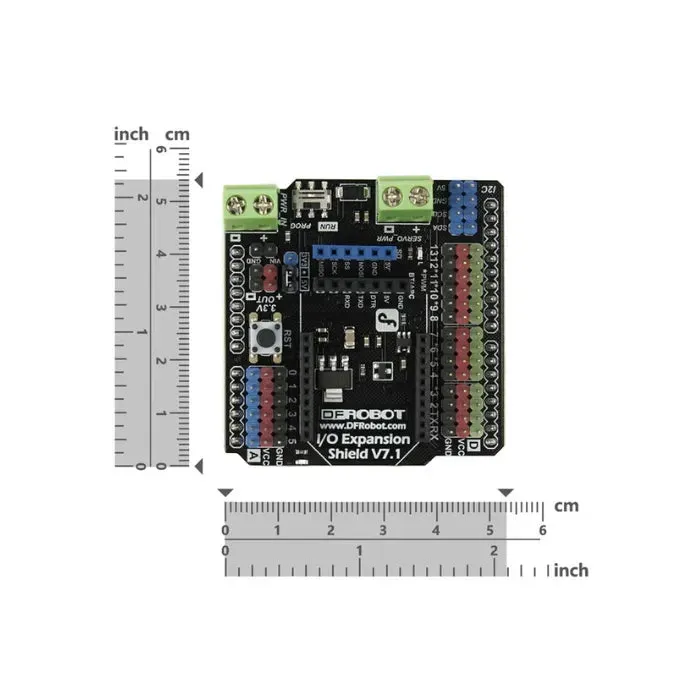

- UART-kytkin helppoon Arduino-koodin lataukseen
- Analogiset ja digitaaliset liitäntärajat Gravity-värikoodauksella
- Bluetooth/Xbee-paikka langattomaan Arduino-viestintään

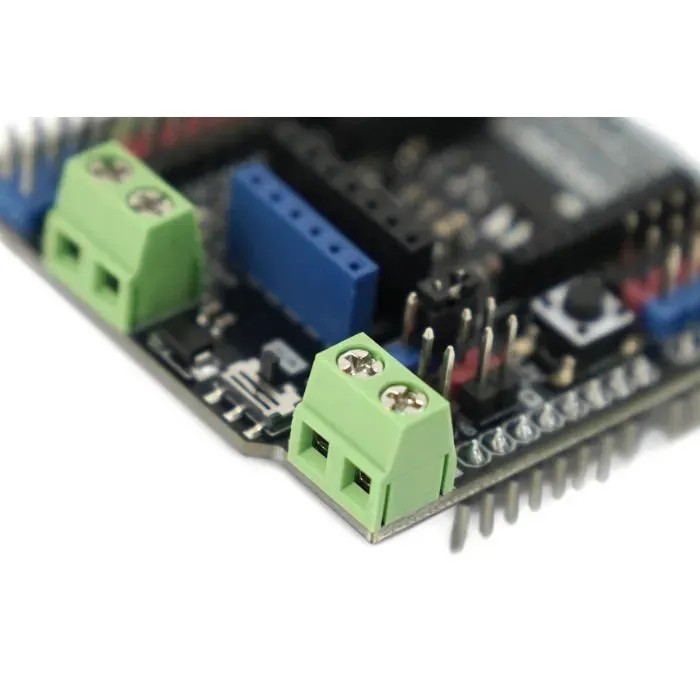

- Ulkoinen virtaliitin suurvirtaisia servoja varten
- RS485-liitäntä ja hyppykytkin teollisiin Arduino-sovelluksiin
Toimituslista
- 1 × Gravity IO Expansion Shield for Arduino V7.1 DFRobotilta
Projektisovellukset DFRobotin ja Arduinon kanssa
Tätä Gravity IO Expansion Shieldiä käytetään monissa todellisissa Arduino-projekteissa, mukaan lukien:
1. 2M MechaGodzilla -panssaripuku (EVA:lla ja vaihteilla) – Rakenna puettavia robottipukuja tällä DFRobot-shieldillä servokontrolliin
2. Spektrofotometri AS7341-anturin kanssa – Tee kokeita Arduinolla ja Gravity optisilla antureilla
3. Älykäs kivi-paperi-sakset-robotti – Rakenna reagoiva Arduino-robotti Gravity IO Expansion Shieldillä
4. Automaattinen vedenlaadun valvonta (KnowFlow) – Valvo pH:ta ja EC:tä Arduinolla ja DFRobot-laajennusjärjestelmällä
5. Automaattinen vedenvaihtojärjestelmä – Yhdistä Arduino-antureita ja pumppuja ympäristöautomaatiota varten
Yhteensopiva muiden DFRobot-kehityskorttien kanssa
Jos käytät ESP32:tä, micro:bit:iä tai Raspberry Pi Pico:a, DFRobot tarjoaa räätälöityjä Gravity IO -laajennuskortteja:
- Arduino Mega 2560: Gravity IO Sensor Shield Megalle
- micro:bit: Gravity IO -laajennin micro:bitille
- Raspberry Pi Pico: Gravity IO -laajennuskortti Picolle
- FireBeetle 2 ESP32-E: Gravity IO Shield FireBeetle 2:lle
Viite
Gravity IO Expansion Shield Wiki -dokumentti
Kaaviollinen PDF
