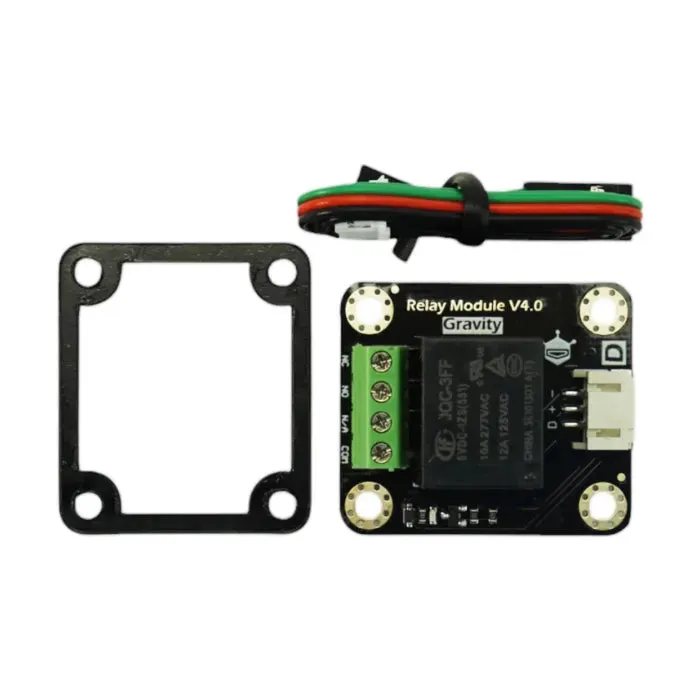

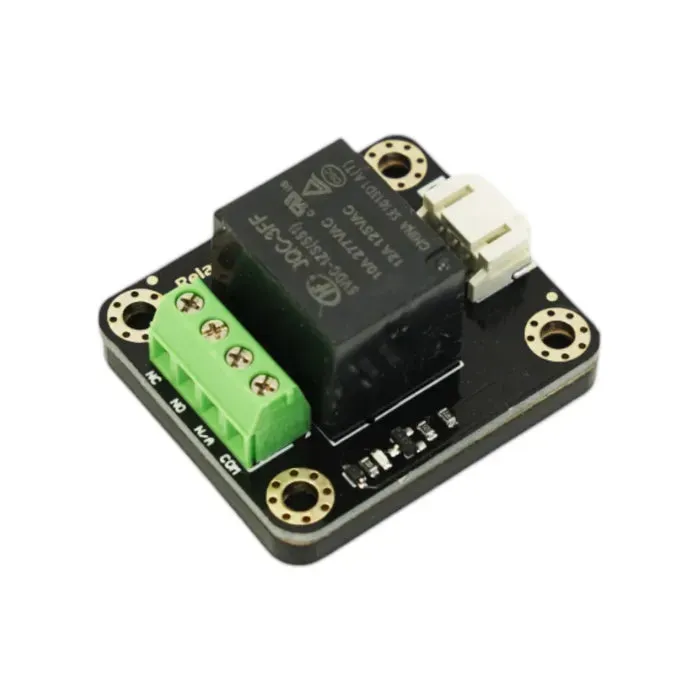

Gravity: 5A digitaalinen relemoduuli Arduinoon & Raspberry Pi:hin

Gravity-relemoduuli on luotettava ja helppokäyttöinen ratkaisu korkeajännitteisten tai suurivirtaisten laitteiden kytkemiseen matalajännitteisillä ohjaussignaaleilla Arduinosta tai muista mikrokontrollereista. Täydellinen kodin automaatioon, älylaitteisiin ja teolliseen ohjaukseen, tämä digitaalinen relemoduuli yhdistää tehokkaat laitteet mikrokontrolleriprojekteihisi. Monipuolisena Gravity-releenä se takaa vakaan suorituskyvyn kaikissa 5A- ja 10A-relekytkennöissäsi.

Suunniteltu plug-and-play-yhteensopivuudella Arduinon kanssa, tämä moduuli sisältää tilan LED-valon reaaliaikaista visuaalista palautetta varten, jolloin releen aktivointia voi seurata yhdellä silmäyksellä. Tämä Arduino-relemoduuli tukee laajaa sovellusvalikoimaa valaistuksesta ja moottoreista sähkömagneettisiin venttiileihin ja solenoideihin. Digital-releen integroiminen järjestelmääsi yksinkertaistaa monimutkaista johdotusta ja parantaa projektin turvallisuutta.

Gravity-relemoduulin ominaisuudet

• Yhden kanavan suurvirta-relemoduuli luotettavaan kytkentään

• TTL-tason digitaalinen ohjaus (0–0,4V POIS, 2,4–5V PÄÄLLÄ) tälle Arduino-releelle

• Toimii Arduino-, ESP32-, Raspberry Pi– ja muiden ohjainten kanssa universaalina Digital-releenä

• Tukee jopa 250VAC / 30VDC kytkentää tällä korkealaatuisella relemoduulilla

• Integroitu tilan LED-ilmaisin reaaliaikaiseen Gravity-releen valvontaan

• Kestävä muotoilu korkealaatuisilla kullatuilla liittimillä 5A relelevylle

• Sopii valaistusjärjestelmien, tuulettimien, pumppujen, moottoreiden ja muiden ohjaukseen tämän Digital-releen avulla

Tekniset tiedot: Gravity Digital -rele

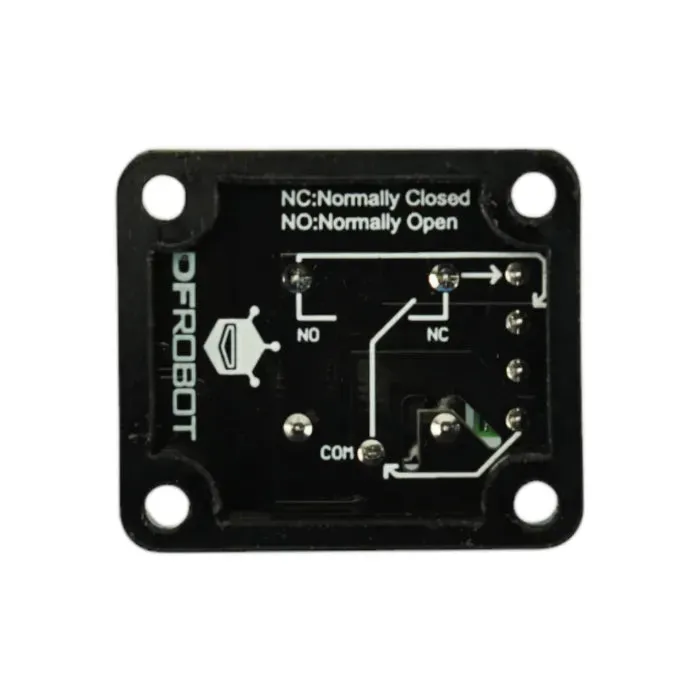

• Sallittu läpivirta: 10A (normaalisti auki), 5A (normaalisti kiinni) 5A relekapasiteetti

• Maksimivaihtojännite: 150VAC tai 24VDC tälle relemoduulille

• Koskettimen luokitus (resistiivinen kuorma): 10A @ 250VAC / 24VDC Gravity Relayllä

• Maksimikytkentäjännite: 250VAC / 30VDC digitaaliselle releelle

• Maksimikytkentävirta: 15A korkean kapasiteetin Arduino-releelle

• Maksimikytkentäteho: 250VA / 240W relemoduulille

• UL-sertifioitu luokitus: 10A @ 120VAC / 250VAC 5A releen koskettimille

• Käyttöaika (nimellinen): 10 ms nopeaan digitaaliseen relevasteeseen

• Vapautusaika (nimellinen): 5 ms Gravity Relay -mekanismille

• Rajapinta: Digitaalinen (TTL), yhteensopiva Arduino-releprojektisi kanssa

• Laadukas liitin, jossa upotettu kultapinnoite relemoduulissa

Yhteensopivuus ja huomautuksia Arduino-releiden käyttäjille

Tämä relemoduuli toimii 5V logiikkatasolla ja on yhteensopiva useimpien Arduino-korttien kanssa. 3,3V järjestelmissä, kuten ESP32 tai Raspberry Pi Pico, saatat tarvita releen, joka tukee 3,3V laukaisua, tai käyttää tasonmuunninta tämän Gravity Releellä. Tämä digitaalinen rele takaa saumattoman integraation tavallisten 5V mikrokontrollerien kanssa.

Jos tarvitset PWM-pohjaista ohjausta, kuten kirkkauden tai tuulettimen nopeuden säätöä, harkitse Gravity: MOSFET Power Controller -laitteen käyttöä, joka on suunniteltu sujuvaan analogiseen tehonohjaukseen tavallisen 5A releen tai relemoduulin sijaan.

Sovellukset relemoduulille

• Älykoti-automaatio Gravity Relayllä

• Solenoidiventtiilit ja elektroniset lukot, joita ohjaa digitaalinen rele

• Tehoiset valaistusjärjestelmät tällä 5A relemoduulilla

• AC/DC-moottorin ohjaus Arduino-relelevyllä

• Tee-se-itse -turvajärjestelmät, joita ohjaa relemoduuli

• Teollisuuslaitteiden ohjaus Gravity Relay -tekniikalla

Viite Arduino-releprojektiisi

Wiki (Relemoduuli (Arduino-yhteensopiva))

5A releen tekniset tiedot

Digitaalisen releen kytkentäkaavio

Kuinka käyttää Gravity Relay -opasta
