Fermion: GR10-30 Eleohjainanturi Arduinoon & mikrokontrollereille

Fermion GR10-30 -eleliikesensori on suorituskykyinen kosketukseton eleentunnistusmoduuli, joka pystyy havaitsemaan 12 erilaista käden elettä jopa 30 cm:n etäisyydeltä. Toisin kuin tavalliset sensorit, kuten PAJ7620U2, jotka tukevat vain 9 elettä, tämä eleentunnistin tunnistaa myös hoverin, jatkuvan myötäpäiväisen ja vastapäiväisen pyörimisen, tarjoten monipuolisempia ja intuitiivisempia ohjausmahdollisuuksia. Eleentunnistusmoduuli mahdollistaa saumattoman koskettamattoman vuorovaikutuksen nykyaikaisissa elektroniikkalaitteissa.

Suunniteltu robottien vuorovaikutukseen, eleohjattaviin laitteisiin ja ihmisen ja koneen rajapintoihin, tämä eleentunnistimen breakout-versio tukee sekä UART- että I2C-väyläprotokollia ja sisältää säädettäviä parametreja eleentunnistuksen herkkyyden ja toiminnan hienosäätöön. Tämä käden eleentunnistin takaa tarkkuuden jokaisessa eleentunnistusmoduulin sovelluksessa.

Tunnistettavat eleet

• Liike: ylös, alas, vasemmalle, oikealle, eteenpäin, taaksepäin eleentunnistimen havaitsemat liikkeet

• Pyöritys: myötäpäivään, vastapäivään, jatkuva myötäpäiväinen, jatkuva vastapäiväinen eleentunnistus

• Hover-eleen tunnistus eleentunnistimella

• Heilautus-eleentunnistusmoduulin ominaisuus

Ominaisuudet

• Tunnistaa 12 käden elettä erittäin tarkasti eleentunnistimen suorituskyvyllä

• Enimmäistunnistusalue 30 cm eleentunnistukseen

• Säädettävät parametrit etäisyydelle, kulmalle ja hover-ajalle eleentunnistimessa

• Kaksikanavainen viestintä: UART- ja I2C-eleentunnistusmoduuli

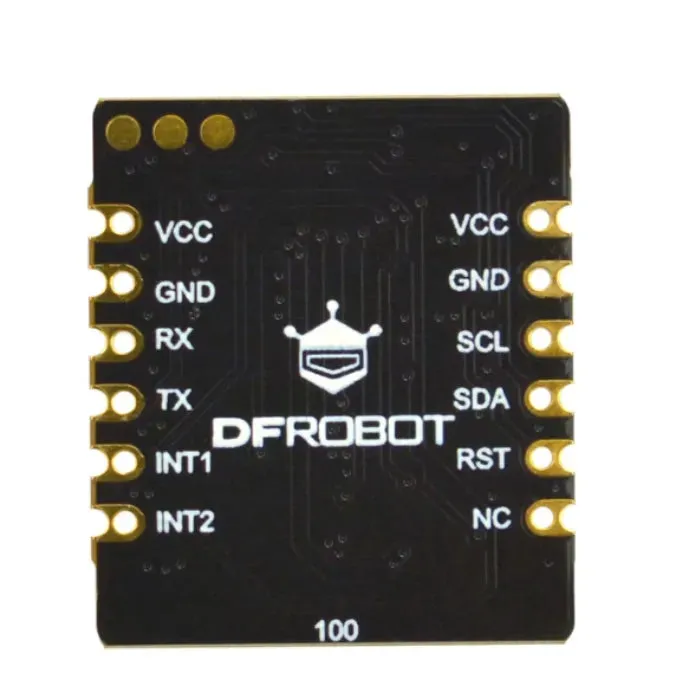

• Sisältää kaksi keskeytyspiikkiä eleen laukaisuun ja läsnäolon havaitsemiseen käden eleentunnistimella

• Parannettu PAJ7620U2:een verrattuna laajemman eleiden tuen ja pidemmän tunnistusalueen ansiosta

Tekniset tiedot

• Käyttöjännite: 3,3 V – 5 V eleentunnistimen virransyöttö

• Käyttövirta: alle 10 mA eleentunnistusmoduulin tehokkuus

• I2C-osoite: 0x73 eleentunnistusliitäntä

• Sarjanopeus: 9600 eleentunnistimen viestintä

• Tunnistusmatka: 0–30 cm käden eleentunnistimen kantama

• Käyttölämpötila: 0 °C – 70 °C eleentunnistusmoduuli

• Käyttökosteus: 5 %RH – 85 %RH eleentunnistimen luotettavuus

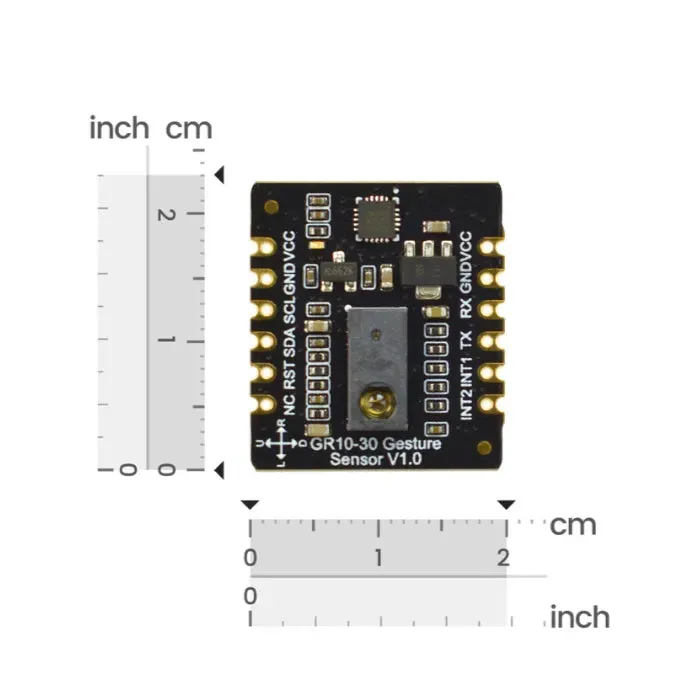

• Mitat: 20,5 × 23,5 mm (0,81 × 0,93 tuumaa) eleentunnistusmoduulin koko

Sovellukset

• Eleohjatut kaukosäätimet edistyneellä eleentunnistusteknologialla

• Robottien vuorovaikutusjärjestelmät integroidulla eleentunnistusmoduulilla

• Ihmisen ja koneen rajapinta (HMI) käden eleentunnistusratkaisut

• Koskettamattomat valaistuksen tai laitteiden ohjaukset eleentunnistimen avulla

• Elepohjaiset pelikonsoolit ja kioskit, joissa on eleentunnistusmoduulisensorit

Pakkauksen sisältö

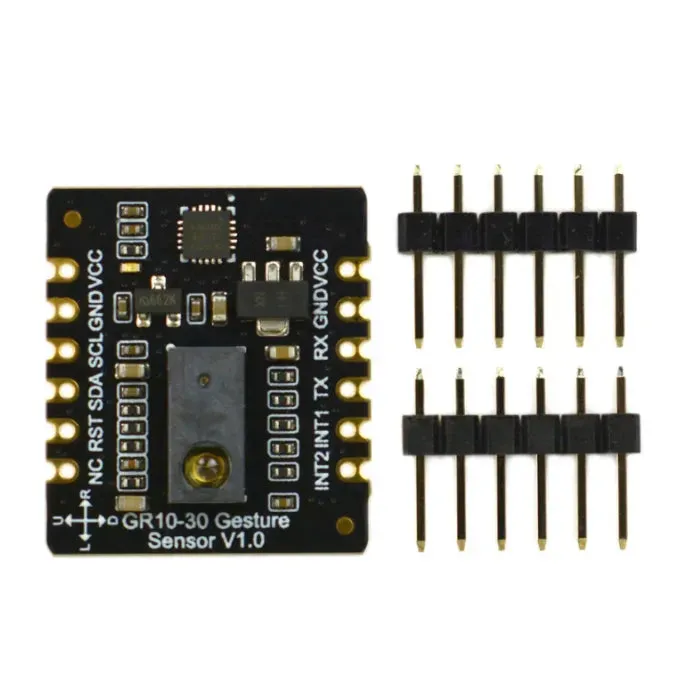

• 1 × Fermion: GR10-30 -eleentunnistin (breakout-versio) eleentunnistukseen

• 2 × 2,54-6P musta yksirivinen nastaliitin eleentunnistusmoduulille
