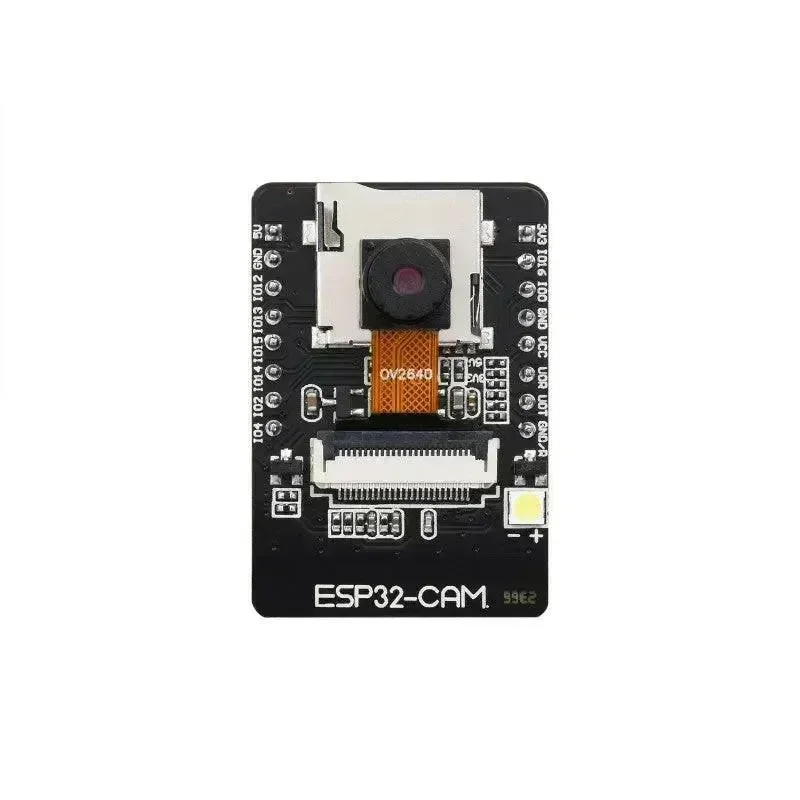

ESP32-CAM-kameramoduuli

ESP32-CAM on pieni, vähävirtaista kulutusta vaativa kameramoduuli, joka perustuu ESP32-piiriin. Se sisältää OV2640-kameran ja ESP32-CAM-MB micro USB -sarjaporttiadapterin.

ESP32-CAM soveltuu laajasti älykkäisiin IoT-sovelluksiin, kuten langattomaan videovalvontaan, ESP32 WiFi -kuvien lataukseen, QR-tunnistukseen ja muihin. Tehokkaan ESP32-mikrokontrollerinsa ansiosta se mahdollistaa saumattoman integroinnin erilaisiin projekteihin, jotka vaativat edullista langatonta videon tallennusta ja siirtoa.

ESP32-CAM:n ominaisuudet

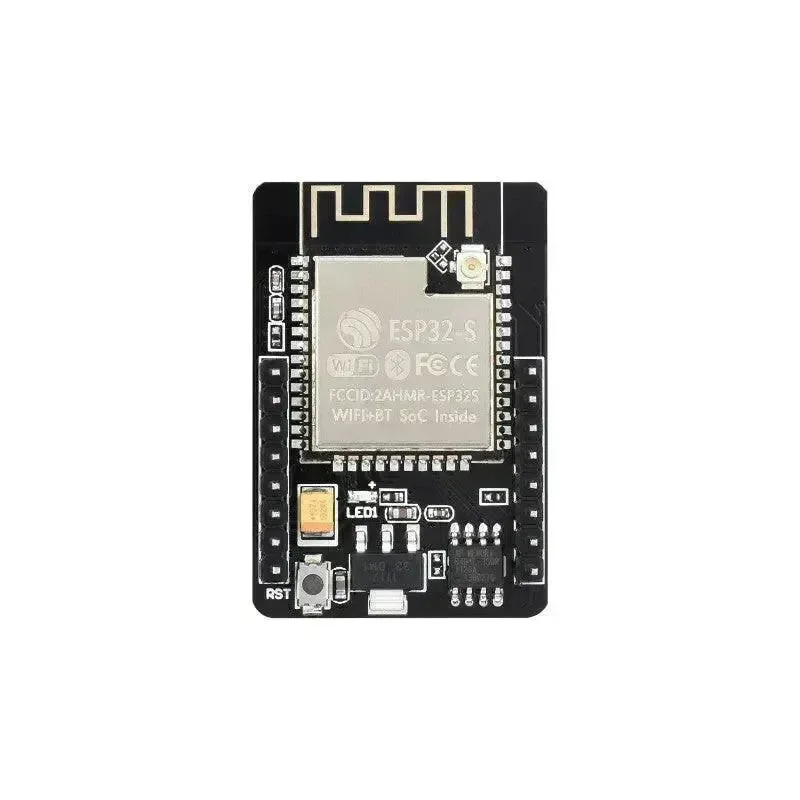

• Sisäinen ESP32-S-moduuli, tukee WiFi + Bluetooth

• OV2640-kamera salamalla

• Sisäinen TF-korttipaikka, tukee jopa 4G TF-korttia tiedon tallennukseen

• Tukee WiFi-videovalvontaa ja WiFi-kuvien latausta

• Tukee useita lepotiloja, syvän lepotilan virrankulutus jopa 6mA

• Ohjausliitäntä on käytettävissä pinheaderin kautta, helppo integroida ja upottaa käyttäjätuotteisiin

• Mukana ESP32-CAM-MB Micro USB -sarjaporttiadapteri, joka käyttää CH340-piiriä, ESP32-CAN:n liittämiseen tietokoneeseen, ei tarvita lisämuunninta

ESP32-CAM:n tekniset tiedot

• WIFI-moduuli: ESP-32S

• Suoritin: ESP32-D0WD-V3

• Sisäinen Flash: 32Mbit

• RAM: Sisäinen 512KB + Ulkoinen 4M PSRAM

• Antenni: Sisäinen piirilevyn antenni

• WiFi-protokolla: IEEE 802.11 b/g/n/e/i

• Bluetooth: Bluetooth 4.2 BR/EDR ja BLE

• WIFI-tila: Station / SoftAP / SoftAP+Station

• Suojaus: WPA/WPA2/WPA2-Enterprise/WPS

• Lähtökuvan formaatti: JPEG (vain OV2640-tuki), BMP, HARMAASÄVYT

• Tuettu TF-kortti: jopa 4G

• Oheisliitäntä: UART/SPI/I2C/PWM

• IO-portti: 9

• UART-baudinopeus: oletus 115200bps

• Virtalähde: 5V

• Lähetysteho:

• 802.11b: 17 ±2dBm(@11Mbps)

• 802.11g: 14 ±2dBm(@54Mbps)

• 802.11n: 13 ±2dBm(@HT20,MCS7)

• Vastaanoton herkkyys:

• CCK,1Mbps: -90 dBm

• CCK,11Mbps: -85 dBm

• 6Mbps(1/2 BPSK): -88 dBm

• 54Mbps(3/4 64-QAM): -70 dBm

• HT20,MCS7(65Mbps, 72.2Mbps): -67 dBm

• Virrankulutus:

• Salama pois: 180mA@5V

• Salama päällä ja kirkkaus maksimi: 310mA@5V

• Syvä uni: jopa 6mA@5V

• Moderni uni: jopa 20mA@5V

• Kevyt uni: jopa 6.7mA@5V

• Käyttölämpötila: -20 ℃ ~ 85 ℃

• Säilytysympäristö: -40 ℃ ~ 90 ℃, <90%RH

• Mitat: 40,5 mm x 27 mm x 4,5 mm

ESP32-CAM:n sovellukset

ESP32-CAM sopii IoT-sovelluksiin, kuten:

• Älykotilaitteiden kuvan lataus

• Langaton valvonta

• Älykäs maatalous

• QR-langaton tunnistus

• kasvontunnistus

Mitä ESP32-CAM sisältää

Antennin valinta

Vaihda seuraavan vastuksen asentoa valitaksesi käytettävän antennin:

• Vastus on oletuksena asennossa ① ja käyttää sisäistä antennia. Vahvistus on 2 dB.

• Jos tarvitset ulkoisen antennin, muokkaa vastus itse asentoon ②

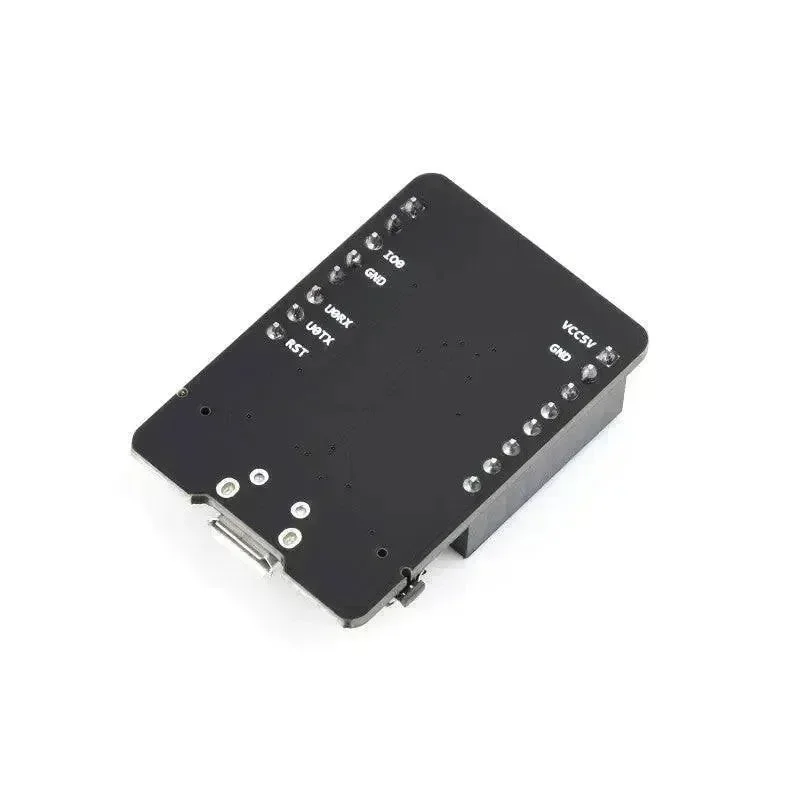

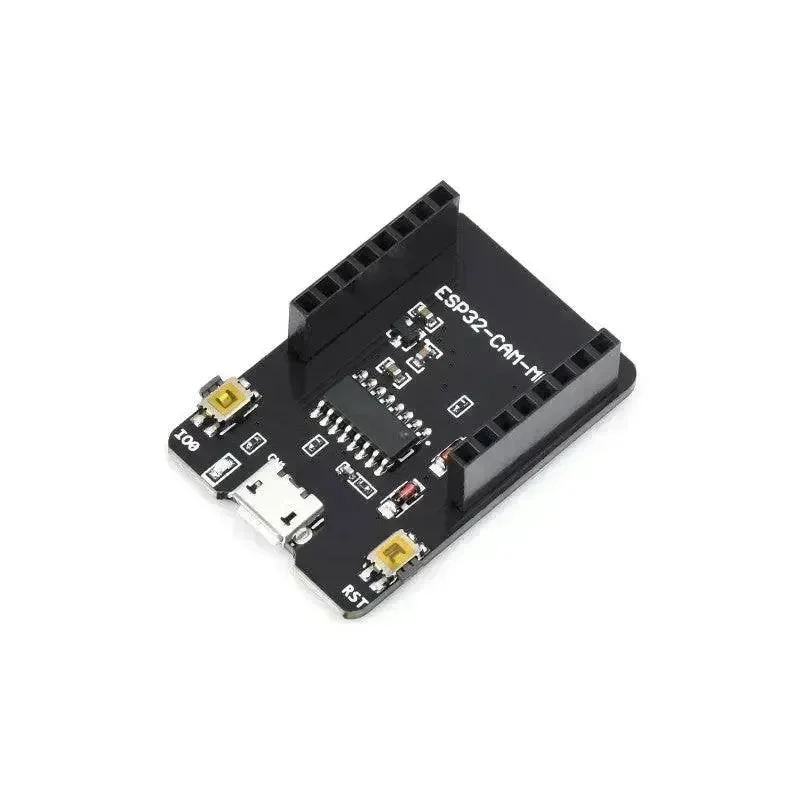

ESP32-CAM-MB-sovitin

ESP32-CAM-nastaliitännät
