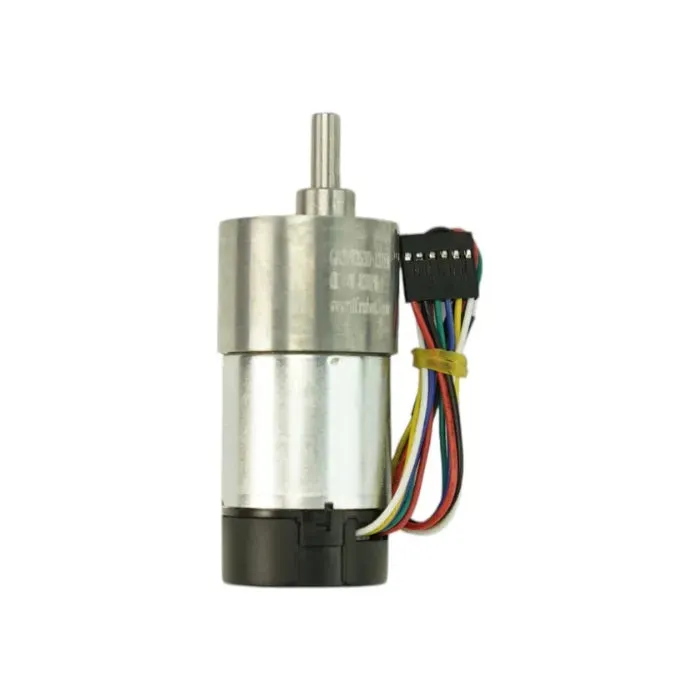

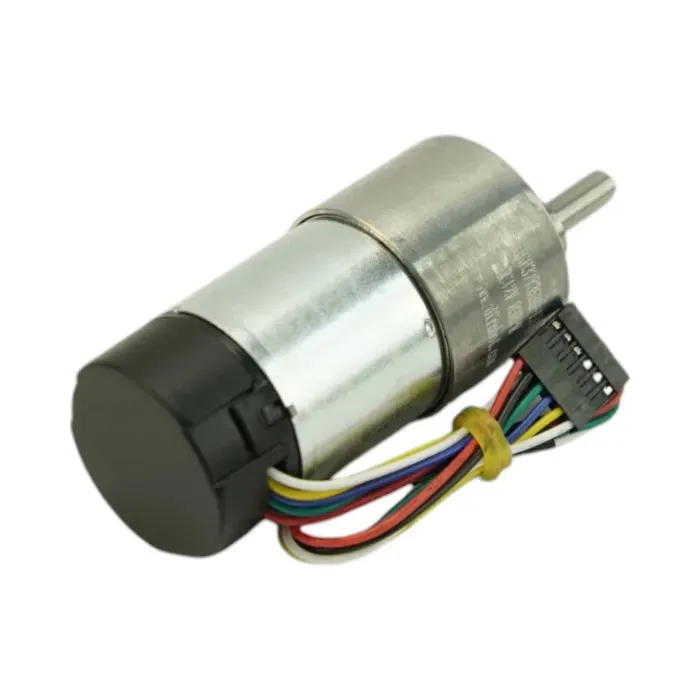

DFRobot 12V metallinen DC-vaihteistomoottori enkooderilla 131:1, 83RPM, 45Kg.cm

⚙️ GB37Y3530-12V-83R Vaihdemoottori enkooderilla

GB37Y3530-12V-83R on tehokas 12V metallivaihdemoottori, jossa on 131:1 vaihteisto ja integroitu kvadratuuri-enkooderi. Se sopii erinomaisesti mobiilirobotiikkaan 🤖, automaattisiin järjestelmiin ⚙️ ja tee-se-itse-koneisiin 🛠️. Moottori tarjoaa 45 Kg·cm pysäytysväännön ja 83 RPM kuormittamattoman nopeuden, tarjoten korkean väännön ja tarkan ohjauksen kompaktissa koossa.

Enkooderin resoluutio on 16 CPR (moottorin akseli) ja 2096 CPR (vaihteiston ulostuloakseli), mikä mahdollistaa tarkan palautteen liikkeenohjausjärjestelmiin. D-muotoinen 6 mm ulostuloakseli, valmiiksi kierteitetyt kiinnitysreiät ja kompakti 205 g paino tekevät asennuksesta helppoa ja luotettavaa.

🌟 Ominaisuudet

• ⚙️ Korkea vaihdekerroin: 131:1 vahvaa vääntöä varten

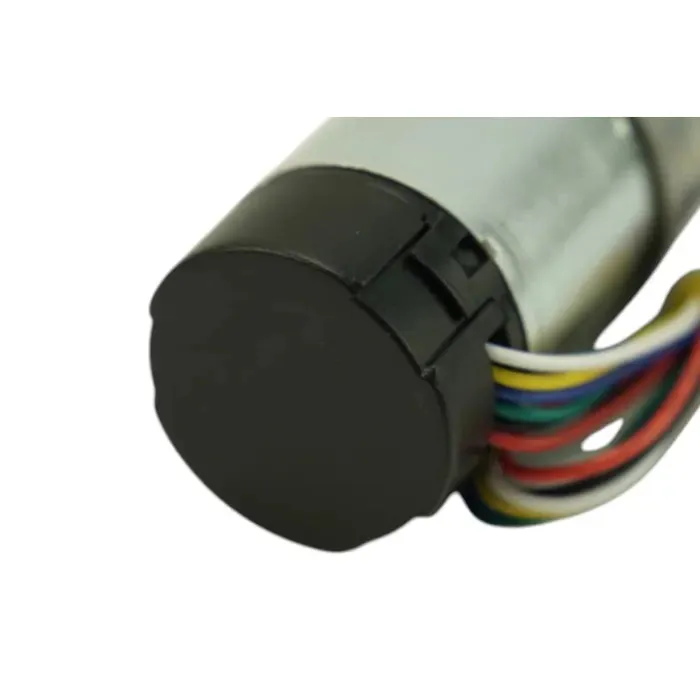

• 📡 Integroitu kvadratuuri Hall-enkooderi tarkalla resoluutiolla
• 🔋 12V käyttöjännite ja alhainen 1V käynnistysjännite
• 💪 Pysäytysvääntö jopa 45 Kg·cm
• 🧱 Kompakti ja kestävä metallivaihteiston kotelo
• 🤖 Täydellinen mobiiliroboteille, pyörävetojärjestelmille, nivelille ja mekatroniikkaprojekteihin

📊 Tekniset tiedot

• ⚙️ Vaihdekerroin: 131:1
• ⚡ Kuormittamaton nopeus: 83 ±10 % RPM
• 🔋 Kuormittamaton virta: 350 mA
• 🔌 Käynnistysjännite: 1,0 V
• 💪 Pysäytysvääntö: 45 Kg·cm
• ⚡ Pysäytysvirta: 7 A
• 🛡️ Eristysvastus: 20 MΩ
• 🔋 Enkooderin käyttöjännite: 5 V
• 📡 Enkooderin tyyppi: Hall-efekti
• 🎯 Enkooderin resoluutio: 16 CPR (moottorin akseli), 2096 CPR (vaihteiston akseli)
• ⚖️ Paino: 205 g
• ⚠️ Asennusvaroitus: Älä ruuvaa kiinnitysreikiin yli 3 mm syvyyteen, jotta vaihteisto ei häiriinny

📐 Enkooderin kaavio

Kaavio UNO:lle

Keskeytysportti eri levyllä

⚠️ Huomio: Käytä attachInterrupt()-funktiota

📦 Toimitussisältö

• 1× GB37Y3530-12V-83R Vaihdemoottori enkooderilla

📖 Lisätiedot

Mitat

Enkooderin ohjeet
