DFRduino UNO V3.0 valmistajalta DFRobot on kompakti fyysinen laskentakortti, joka sopii erinomaisesti sekä akateemiseen käyttöön että kehitystyöhön. Tämä mikrokontrollerikortti on täysin yhteensopiva Arduino UNO R3:n ja Arduino IDE:n avoimen lähdekoodin kehitysympäristön kanssa, joka tukee Processing / Wiring-kieltä. Premium-luokan DFRobot Arduino-yhteensopivana ratkaisuna DFRduino UNO V3.0 tarjoaa luotettavuuden, jota tarvitaan ammattilaisten prototyyppien tekemiseen.
Voit käyttää DFRduino UNO V3.0-korttia rakentaaksesi itsenäisiä interaktiivisia kohteita tai yhdistääksesi sen tietokoneesi ohjelmistoon (kuten Flash, Processing, MaxMSP). Avoimen lähdekoodin Arduino IDE on ladattavissa ilmaiseksi ja tukee Mac OS X:ää, Windowsia ja Linuxia. Tämä mikrokontrollerikortti on täydellinen lähtökohta kaikille, jotka tutustuvat Arduino UNO R3-ekosysteemiin.
DFRduino UNO V3.0:n kortin ominaisuudet
Tämä mikrokontrollerikortti käyttää ATmega16U2:ta USB-sarjamuuntimeen ja säilyttää DIP-kotelon AVR-piirin (ATmega328), mikä mahdollistaa helpon uudelleenohjelmoinnin tai vaihdon, aivan kuten tavallinen Arduino UNO R3. Tämän DFRobot Arduino -kortin erottuva piirre on parannettu liitettävyys.

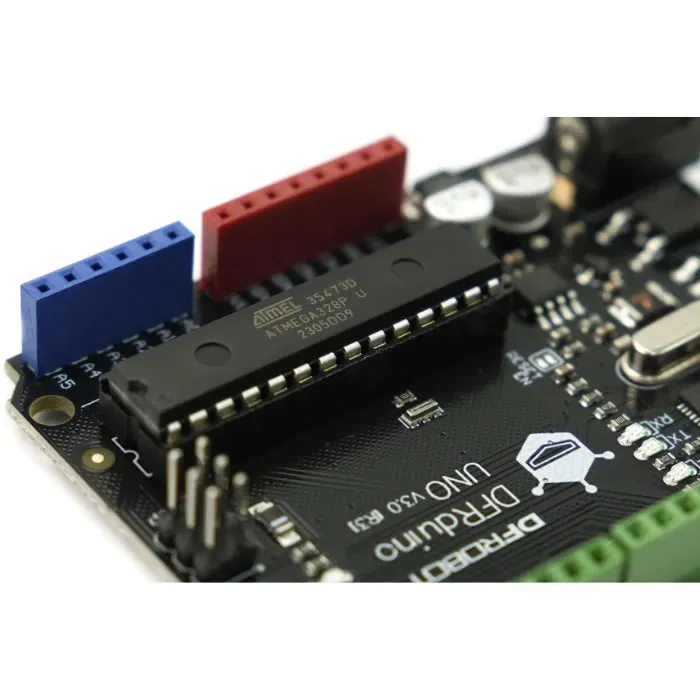

Keskeinen ominaisuus DFRduino UNO V3.0:ssa on värikoodatut liittimet eri I/O-porttityypeille:
-
Punainen virtalohkoa varten
-
Sininen analogista I/O:ta varten
-
Vihreä digitaalista I/O:ta varten
Nämä värit vastaavat DFRobotin anturikaapeleita, mikä helpottaa anturien liittämistä mikrokontrollerikorttiisi ja analogisten ja digitaalisten nastojen erottamista DFRduino UNO V3.0:ssa.
Tekniset tiedot: DFRobot Arduino UNO
| Parametri | DFRduino UNO V3.0:n kuvaus |
|---|---|
| Mikrokontrolleri | ATmega328 (DIP-kotelo) – yhteensopiva Arduino UNO R3:n kanssa |
| Käyttöjännite | 5V (vakio mikrokontrollerikortin jännite) |
| Tulojännite | 7V–12V DC (suositeltu DFRobot Arduinoon) |
| Lähtöjännite | 5V DC ja 3,3V DC |
| Kellotaajuus | 16 MHz |
| Bootloader | Arduino Uno (täysin Arduino IDE -yhteensopiva) |
| Digitaaliset I/O-nastat | 14 (6 tarjoaa PWM-ulostulon) |
| Analogiset tulonastat | 6 |
| Tasavirta per I/O-nasta | 40 mA |
| Tasavirta 3,3 V nastalle | 50 mA |
| Flash-muisti | 32 KB (ATmega328) |
| SRAM | 2 KB (ATmega328) |
| EEPROM | 1 KB (ATmega328) |

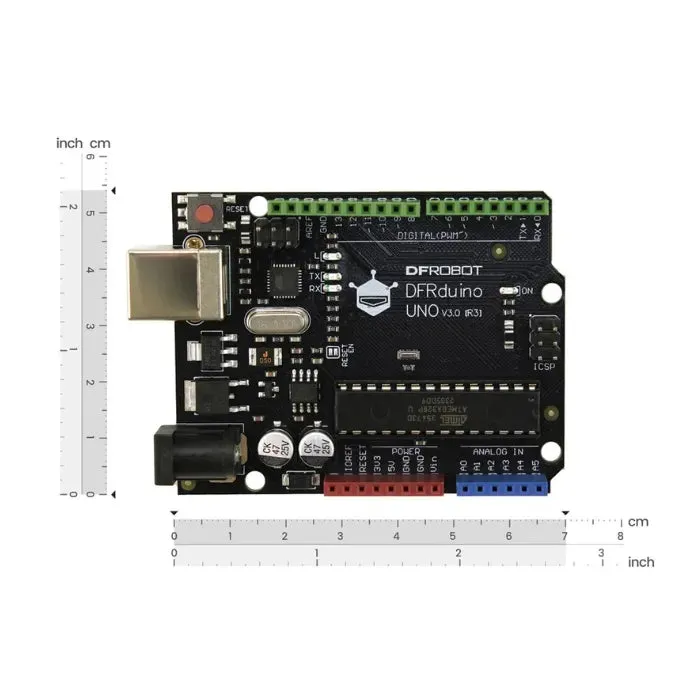

| Mitat | 75 x 54 x 15 mm |
| Paino | 45 g |
| USB-yhteys | A-B USB-kaapeli |
| IDE-tuki | Arduino IDE 1.0 ja uudemmat |
| Ympäristöystävällinen | RoHS-yhteensopiva |
DFRobot Arduino -liitettävyys ja yhteensopivuus
-
Tukee UART:ia, I2C:tä ja SPI:tä
-
ICSP-liitin laiteohjelmiston latausta varten DFRduino UNO V3.0 -kortille
-
RESET-painike
-

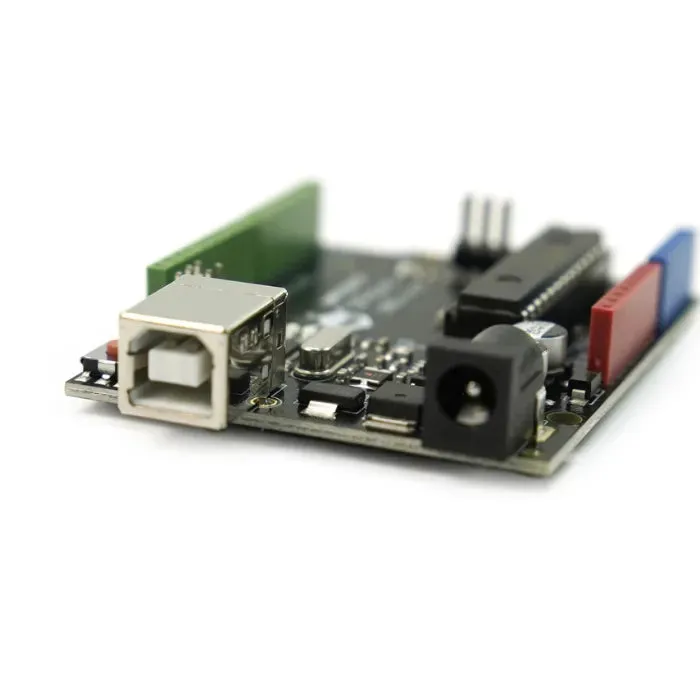

USB-liitäntä tukee sekä ohjelmointia että virransyöttöä tälle mikrokontrollerikortille
-
SDA- ja SCL-nastat lähellä AREF-nastaa
-
IOREF-nasta tukee suojuksia, jotka mukautuvat 3,3 V tai 5 V järjestelmiin
-
Täysin yhteensopiva kaikkien Arduino UNO R3 -suojusten ja Arduino IDE:n kanssa
Sovellukset DFRduino UNO V3.0:lle
-
STEM-koulutus käyttäen DFRduino UNO V3.0 -korttia
-
Tee-se-itse elektroniikkaprojektit DFRobot Arduino-korteilla
-
Älykotijärjestelmät, joita ohjaa tämä mikrokontrollerikortti
-
Nopea prototypointi Arduino UNO R3 -yhteensopivuudella
Toimituslista
- DFRdui
