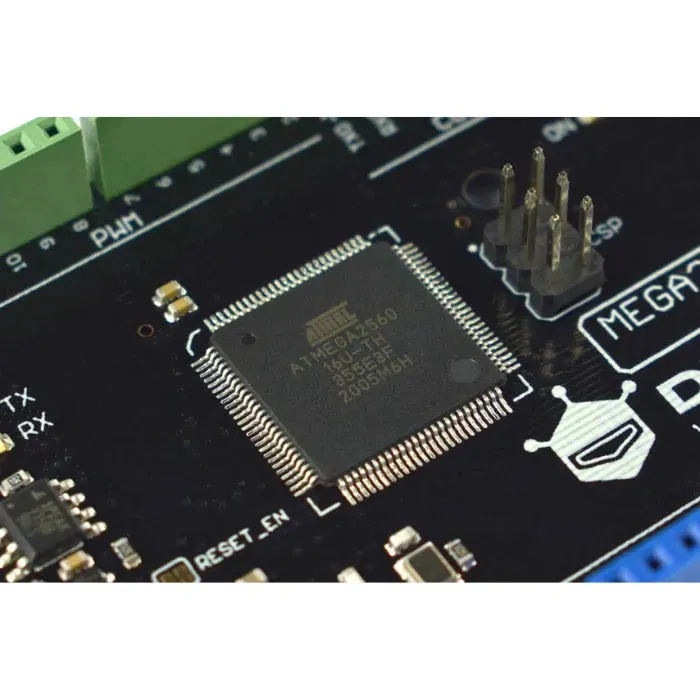

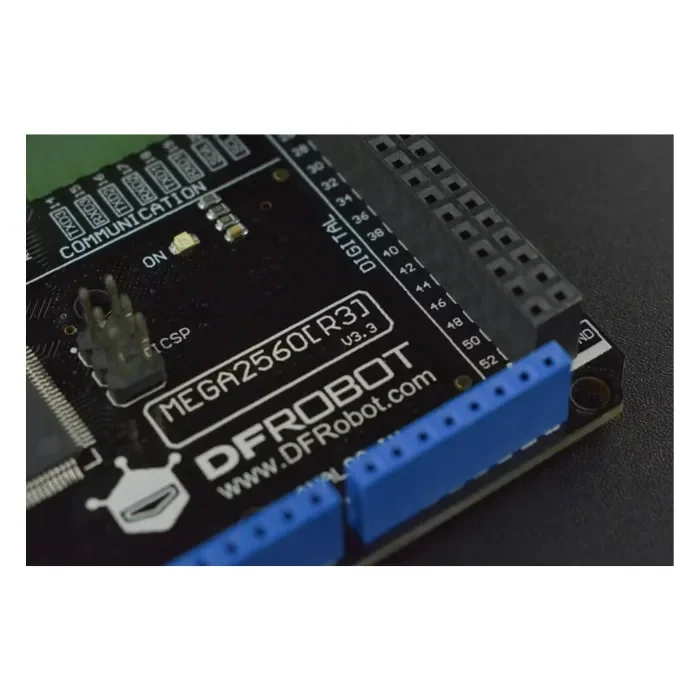

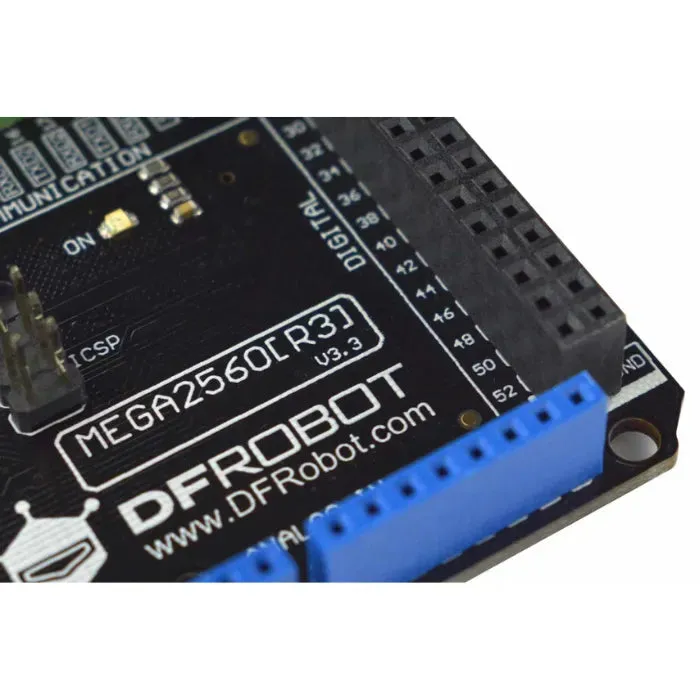

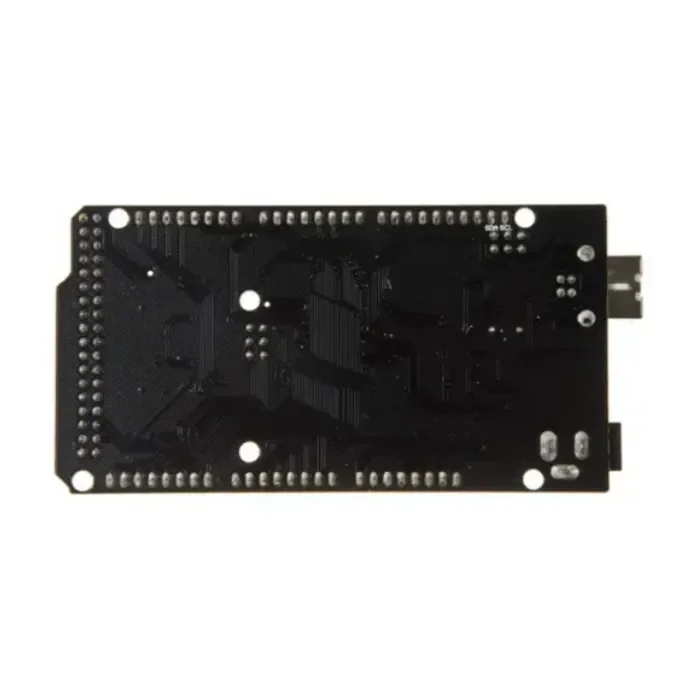

DFRduino Mega2560 on suorituskykyinen ATmega2560-pohjainen mikrokontrollerikortti, joka on täysin yhteensopiva Arduino Mega 2560 R3:n kanssa. Suunniteltu monimutkaisiin ja vaativiin projekteihin, tämä DFRobot Mega -yhteensopiva ohjain tarjoaa 54 digitaalista I/O-nastaa (joista 15 PWM), 16 analogista tuloa, 4 laitteistopohjaista UART-liitäntää ja toimii vakaalla 16 MHz kellotaajuudella. Vankkana mikrokontrollerikorttina se takaa saumattoman yhteensopivuuden olemassa olevien shieldien kanssa.
Uusin versio DFRduino Mega2560:stä sisältää päivitetyn VIN-virtapiirin, jossa perinteinen LDO on korvattu tehokkaalla DC-DC-muuntimella parantamaan lämmönhallintaa ja pitkäaikaista luotettavuutta. Tämä mikrokontrollerikortti tukee jopa 3,7 V litiumparistokäyttöä, mikä tekee Arduino Mega 2560 R3 -alustasta monipuolisemman mobiili- ja matalajännitesovelluksissa.
256 kt flash-muistilla—kaksinkertainen Mega1280:een verrattuna—tämä DFRduino Mega2560 -kortti on täydellinen sovelluksiin, jotka vaativat lisää I/O:ta, muistia ja useita kommunikointirajapintoja. Voit helposti ohjelmoida tämän ATmega2560-kortin USB:n kautta käyttäen tavallista Arduino IDE:tä tai virrata sen ulkopuolisella adapterilla joustavaan mikrokontrolleriprojektien toteutukseen.
DFRduino Mega2560:n keskeiset ominaisuudet
- Mikrokontrolleri: ATmega2560 (täysin Arduino Mega 2560 R3 -yhteensopiva)
- Käyttöjännite: 5 V
- Tulojännite (VIN): 7–12 V (tukee 3–16 V, max 20 V tälle mikrokontrollerikortille)
- Digitaaliset I/O-nastat: 54 (15 PWM)
- Analogiset tulonastat: 16
- UART-liitännät: 4 laitteistopohjaista sarjaporttia
- I2C / SPI: Tuettu ATmega2560:n toimesta
- Flash-muisti: 256 kt (4 kt käytössä bootloaderilla)
- SRAM: 8 kt
- EEPROM: 4 kt
- Kellotaajuus: 16 MHz
- USB-liitäntä: A-B USB-kaapeli
- Mitat: 100 × 53 × 15 mm
- Paino: 70 g
- IDE-yhteensopivuus: Arduino IDE 1.0 ja uudemmat
Pakettiin sisältyy
- 1 × DFRduino Mega2560 mikrokontrollerikortti (Arduino Mega 2560 R3 -yhteensopiva)
DFRobot Mega -kortin käyttökohteet
- Edistyneet tee-se-itse-elektroniikkaprojektit DFRduino Mega2560:n avulla
- Anturipitoiset robotiikkaprojektit käyttäen ATmega2560:aa
- IoT-järjestelmät ja automaatiomikrokontrollerikorttien asennukset
- Pukeutuvat teknologiat ja älylaitteet
- Projektit, jotka vaativat useita sarjaliitäntöjä Arduino Mega 2560 R3:lla
Projektiesimerkki
Yksinkertainen Arduino-pohjainen bioresonanssiterapialaite
Tämä tee-se-itse-projekti näyttää, miten rakentaa ammattitason terapialaite alle 25 dollarilla käyttäen DFRduino Mega2560:aa pääasiallisena mikrokontrollerikorttina ja ATmega2560-ohjainta.
Viitteet ja resurssit DFRobot Megalle
- DFRobot mikrokontrollerin valintaopas
- Arduino IDE:n lataus Arduino Mega 2560 R3:lle
- DFRduino Mega2560:n kytkentäkaaviot
