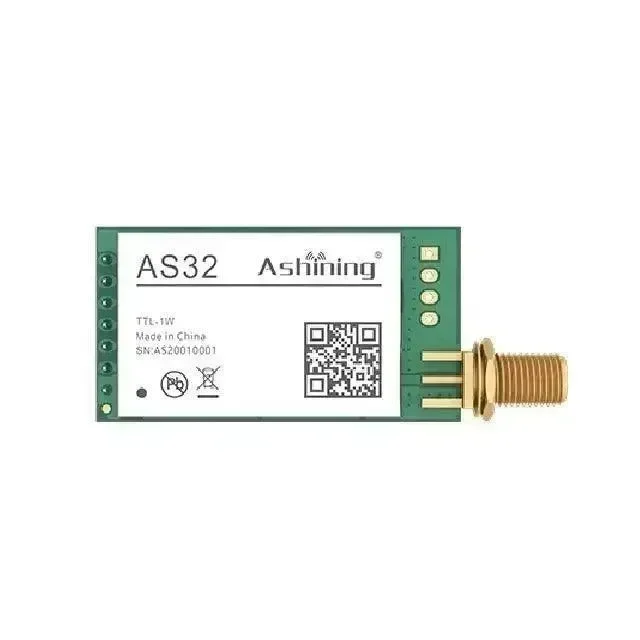

Teollinen pitkäkantama 10 km SX1278 langaton vastaanotin-lähetinmoduuli mini langaton sarjakontrolli.
- 410-441MHz(oletus 433MHz), 1W, teollisuusluokan langaton datansiirtomoduuli.
- LORA leviämisspektrimodulaatio, korkea häiriönsietokyky ja pitkä kantama (jopa 10 km).
- Helppo käyttö: neljä toimintatilaa, joita voi vapaasti vaihtaa käytön aikana.
- Erittäin pieni virrankulutus: Ihanteellinen matalan virrankulutuksen sovelluksiin, kuten auton tunnistukseen, virtauksen mittaukseen, näytön ohjaukseen jne.
Sähköiset parametrit
| Nro. | Parametrit | Arvot ja tiedot |
|---|---|---|
| 1 | Moduulin koko | 23 X 43mm (ei sisällä antennia tai SMA-liitintä) |
| 2 | Moduulin paino | 20g ilman antennia |
| 3 | Valmistusprosessi | Lyijytön, sähköstaattinen pussipakkaus |
| 4 | Rajapintatila | 1 X 7 X 2.54 mm, pistokepakkaus, yleislevy ja DuPont-johto voidaan käyttää |
| 5 | Käyttötaajuus | 410 – 441MHz, tehdasasetuksena: 433.0MHz |
| 6 | Syöttöjännite | 2.5V-5.5VDC, täyttää erilaiset järjestelmävaatimukset |
| 7 | Viestintätaso | Maksimi 5.2V |
| 8 | Mittaetäisyys (3.0VDC) | Jopa 10 km |
| 9 | Lähetysteho | Maksimi 30dBm, noin 1W, 4 tasoa säädettävissä (0-3) |
| 10 | Ilmanopeus | 6 tasoa säädettävissä (0.3, 1.2, 2.4, 4.8, 9.6, 19.2Kbps) |
| 11 | Lepovirta | 1.5uA (MD1 =1, MD0 = 1) |
| 12 | Lähetinvirta | 520mA@1W (jännite 5V) |
| 13 | Vastaanottovirta | 18mA (tila 0, tila 1), minimi noin 30uA (tila 2 + 2s herätys) |
| 14 | Viestintäliitäntä | UART-sarjaportti, 8N1, 8E1, 8O1, nopeudet 1200 – 115200 |
| 15 | Ohjaustapa | UART-sarjaportti voidaan asettaa push-pull / pull-up, avoin-juotos |
| 16 | Lähetyspituus | Sisäinen rengas-FIFO-välimuisti 256 tavua |
| 17 | Vastaanottopituus | Sisäinen rengas-FIFO-välimuisti 256 tavua |
| 18 | Moduulin osoite | 65536 konfiguroitavaa osoitetta |
| 19 | RSSI-tuki | Sisäänrakennettu älykäs käsittely |
| 20 | Vastaanoton herkkyys | -130dbm 2.4Kbps nopeudella |
| 21 | Antennityyppi | SMA-antenni / jousiantenn |
| 22 | Käyttölämpötila | -40°C – +85°C |
| 23 | Käyttökosteus | 10%-90% suhteellinen kosteus, ei kondensaatiota |
| 24 | Varastointilämpötila | -40°C – +125°C |
Nastojen määrittely
| Nasta nro. | Nimi | Nastan suunta | Nastan käyttötarkoitus |
|---|---|---|---|
| 1 | MD0 | Tulo (erittäin heikko pull-up) | Yhteistyössä MD1:n kanssa päättää 4 työtilaa, ei saa olla kelluva |
| 2 | MD1 | Tulo (erittäin heikko pull-up) | Yhteistyössä MD0:n kanssa päättää 4 työtilaa, ei saa olla kelluva |
| 3 | RDX | Tulo | TTL UART -tulot, yhdistetty ulkoiseen TXD-lähtönastaan. Voidaan konfiguroida avoimeksi juotokseksi tai pull-up-tuloksi, katso parametrien asetus |
| 4 | TXD | Lähtö | TTL UART -lähdöt, yhdistetty ulkoiseen RXD-tulonastaan. Voidaan konfiguroida avoimeksi juotokseksi tai pull-up-lähdöksi, katso parametrien asetus |
| 5 | AUX | Lähtö | Käytetään moduulin toimintatilanteen osoittamiseen, käyttäjä herättää ulkoisen MCU:n; alkuperäisen käynnistyksen itse-testauksen aikana antaa matalan tason. Voidaan konfiguroida avoimeksi juotokseksi tai push-pull-lähdöksi, katso parametrien asetukset |
| 6 | VCC | Virtasyöttö | Virtasyöttö, jännite 2.5-5.5V (Huom: alle 4.5V lähtöteho laskee, mutta vastaanoton suorituskykyyn vaikutus on hyvin pieni.) |
| 7 | GND | Maa | Maajohto, yhdistetty virtalähteen referenssimaan. |
