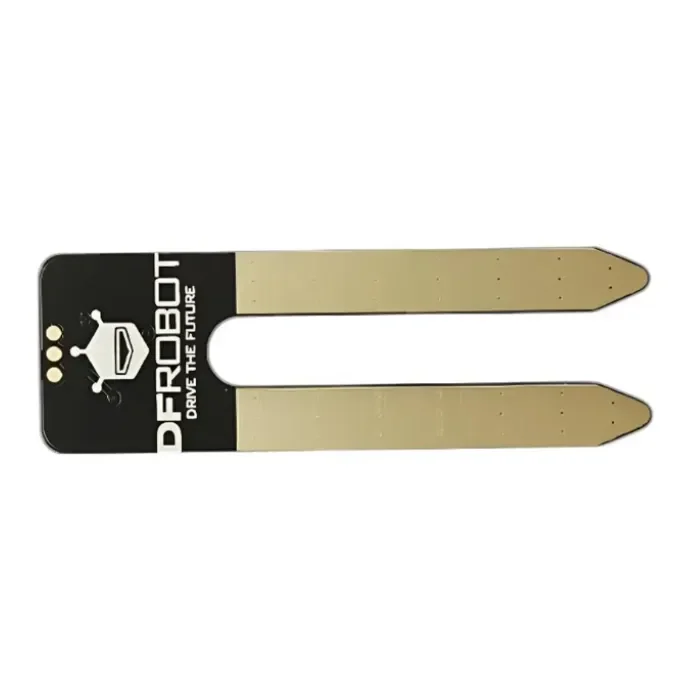

Arduino maankosteusanturi Raspberry Pi -kasvimonitorointiin SEN0114

Gravity: Analoginen maaperän kosteusanturi (SEN0114) tarjoaa yksinkertaisen ja kustannustehokkaan tavan havaita maaperän kosteustasoja käyttämällä resistiivistä mittaustekniikkaa. 0–4,2V analogisella lähtöarvolla tämä luotettava maaperän kosteusanturi on ihanteellinen sisäkasvien seurantaan, opetuselektroniikkaan ja älykodin IoT-projekteihin, joissa käytetään Arduino-maaperän kosteusasetusta.

Suunniteltu käytettäväksi Arduinon, Raspberry Pin ja muiden 3,3V/5V mikrokontrollerien kanssa, tämä maaperän kosteusanturi sisältää helppokäyttöisen Gravity-liitännänplug-and-play-integraatiota varten mihin tahansa automaattiseen kastelujärjestelmään.

Projektit

Projekti 1. Brian Kelleyn kasteluprojekti

Projekti 2. IOT-kasvien kosteusilmoitin

Saat tekstiviestin tai puhelun, jos kasvisi maaperä kuivuu liikaa tämän maaperän kosteusanturin avulla, ja mukana on selkeä LCD-näyttö, joka antaa tietoa kasvisi terveydestä ja maaperän kosteustasosta.

Laitteiston osat:

Particle Photon
Maaperän kosteus
Anturi Arduinolle
I2C 16×2 Arduino LCD -näyttömoduuli
RGB hajautettu yhteinen katodi
Micro USB -liitin
Uxcell Perf Board 4x6cm

Tärkeimmät ominaisuudet

• Analoginen lähtö: 0–4,2V reaaliaikaisiin kosteuslukemiin tämän maaperän kosteusanturin kanssa

• Virtalähde: Yhteensopiva sekä 3,3V että 5V järjestelmien kanssa Raspberry Pi -antureiden projekteissa

• Yksinkertainen resistiivinen mittaus kosteuden tai kuivan maan havaitsemiseen kasvien seurannassa

• ENIG-pintakäsittely parantamaan hapettumiskestävyyttä ja anturin kestävyyttä

• Gravity-liitäntä takaa saumattoman Arduino/Raspberry Pi -integraation maaperän seurantaan

• Täydellinen sisäpuutarhanhoitoon, luokkahuoneprojekteihin ja perus maaperän seurantaan Arduino-maaperän kosteusmoduulin avulla

Miten se toimii

Tämä maaperän kosteusanturi mittaa vastusta kahden maahan työnnetyn mittapään välillä. Mitä enemmän vettä on, sitä pienempi vastus on. Tämä analoginen signaali sopii täydellisesti mihin tahansa Arduino- tai Raspberry Pi -anturisovellukseen maaperän kosteuden määrittämiseksi.

Huomautus: Tämä maaperän kosteusanturi on suunniteltu lyhytaikaiseen käyttöön. Pitkäaikaiseen tai korkean kosteuden ympäristöön suosittelemme käyttämään Analogista kapasitiivista maaperän kosteusanturia – korroosionkestävää paremman pitkäaikaisen suorituskyvyn takaamiseksi.

Sovellukset

• Sisäkasvien hoito luotettavalla kasvien seurantalaitteella

• Älykkäät kodin kastelumuistutukset maaperän kosteusanturin avulla

• IoT-ympäristön seuranta Arduino-maaperän kosteusmittausteknologialla

• STEM- ja elektroniikkaopetus Raspberry Pi -anturisarjoilla

• Perus maaperän kosteusmittausjärjestelmät automaattiseen kasteluun

Tekniset tiedot

• Virtalähde: 3.3V tai 5V maaperän kosteusanturin tulo

• Analoginen lähtöjännite: 0 ~ 4.2V

• Virrankulutus: 35mA

• Nastojen määrittely:

  • Punainen: Virta

  • Musta: GND

  • Sininen: Analoginen lähtö

• Koko: 60 × 20 × 5mm (2.36 × 0.79 × 0.2 tuumaa)

• Pintakäsittely: Upotuskulta (ENIG) parannetun anturin kestävyyden takaamiseksi

Pakkaus sisältää

• 1 × Analoginen maaperän kosteusanturi

• 1 × Analoginen anturikaapeli
