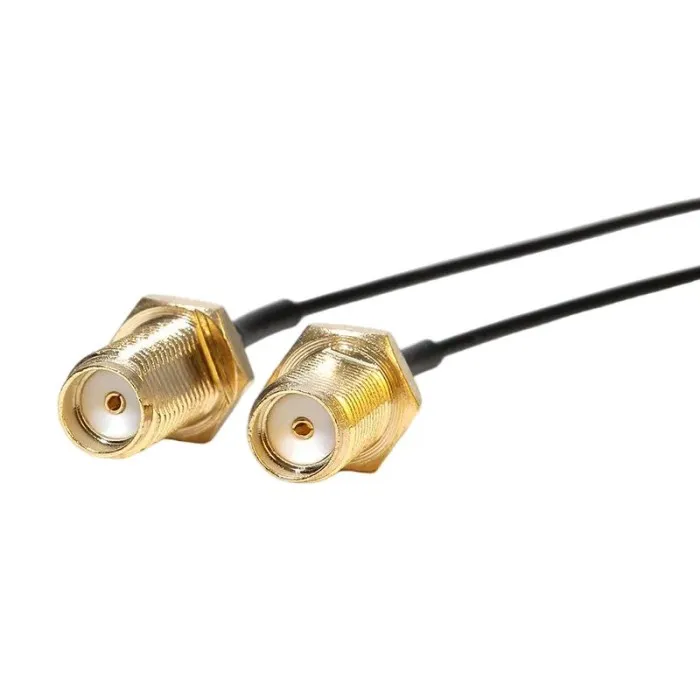

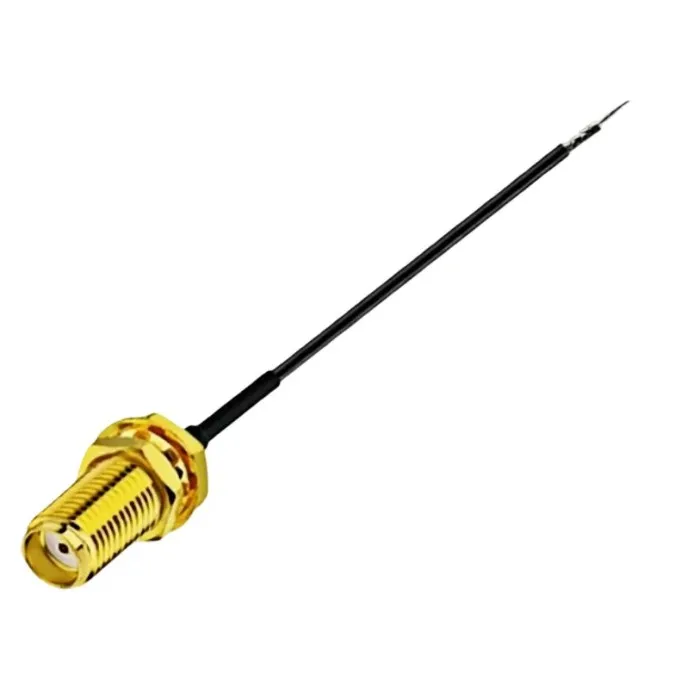

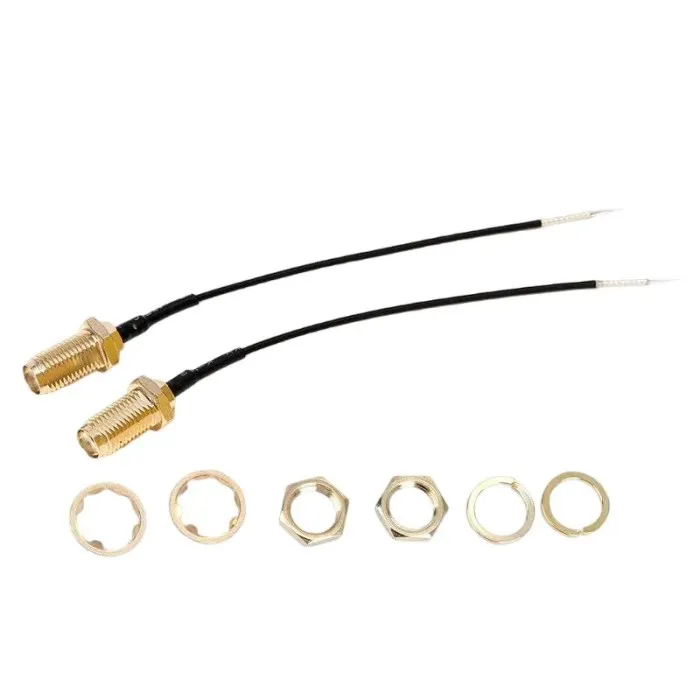

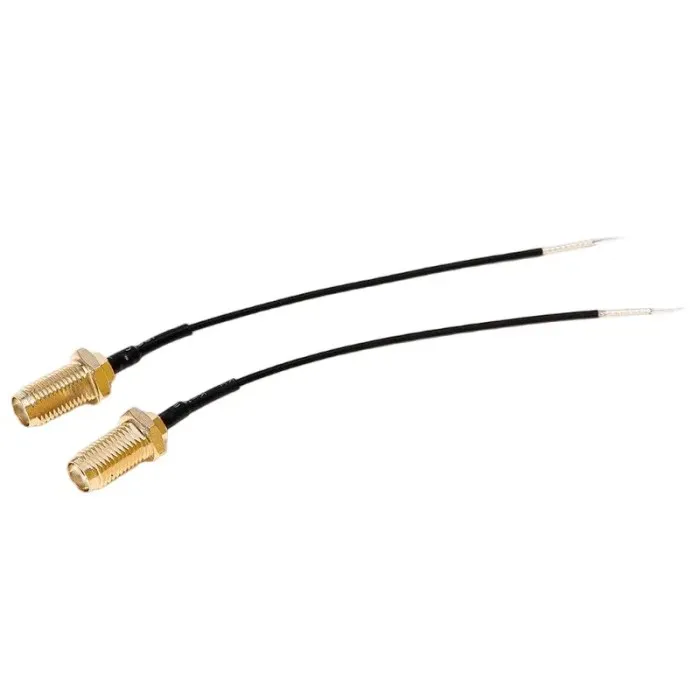

AntennaHome SMA-naaras ulkokierre sisäreiällä pigtail (RG1.13, 150 mm) on ensiluokkainen RF-koaksiaalinen jatkokaapeli, joka on suunniteltu tarkkaan antennin sovitukseen, RF-moduulien integrointiin ja suorituskykyisiin langattomiin viestintäjärjestelmiin. Kestävä SMA-K (ulkokierre, sisäreikä) -liitin ja vähähäviöinen RG1.13 koaksiaalikaapeli takaavat vakaan signaalinsiirron laajalla taajuusalueella DC:stä 6000 MHz:iin. Alhainen VSWR (≤1.3) ja minimaalinen 0,5 dB vaimennus tekevät siitä ihanteellisen ammattilaisten valinnan RF-lähettimille, vastaanottimille, IoT-laitteille, reitittimille, FPV-droneille ja sulautetuille langattomille moduuleille.
Ominaisuudet
-
Erittäin laaja taajuustuki: Tehokas toiminta DC–6000 MHz -alueella monipuoliseen RF-käyttöön
-
SMA-K-liitin: Vakio ulkokierre, sisäreikä -rakenne universaaliin RF-yhteensopivuuteen
-
Korkea tehokkuus:Alhainen VSWR (≤1.3) takaa maksimaalisen signaalin eheyden
-
Minimaalinen signaalihäviö: Alan johtava 0,5 dB vaimennus
-
Laadukas RG1.13-kaapeli: Korkealaatuinen suojakuori vakaan RF-suorituskyvyn varmistamiseksi
-
Kompakti integrointi:150 mm kaapelin pituus optimoitu tiukkoihin laitekoteloihin
-
Kestävä rakenne: Vankka kupari + koaksiaalinen rakenne pitkäaikaiseen luotettavuuteen
-
Erittäin kevyt: Painaa vain 3,3 g kappaleelta
-
Teollisuustason kestävyys: Toimii luotettavasti lämpötila-alueella –40 °C – +85 °C
-
Yhteensopiva kaikkien RF-lähetin/vastaanotin viestintäjärjestelmien kanssa
Tekniset tiedot
Sähköiset ominaisuudet
| Parametri | Määritys |
|---|---|
| Taajuusalue | DC–6000 MHz |
| Impedanssi | 50 Ω |
| VSWR | ≤ 1.3 |
| Vaimennus | 0,5 dB |
| Polarisaatio | Ei sovellettavissa |
Mekaaniset ominaisuudet
| Parametri | Määritys |
|---|---|
| Liitintyyppi | SMA-K (ulkokierre, sisäreikä) |
| Kaapelityyppi | RG1.13 koaksiaalikaapeli |
| Materiaali | Kupari / koaksiaalinen suojakuori |
| Kiinnitystapa | SMA-liittimen kiinnitys |
| Kokonaispituus | 150 mm |
| Netto paino | 3,3 g/kpl |
| Käyttölämpötila | –40 °C – +85 °C |
Käyttötarkoitukset
-
Suorituskykyiset RF-lähetin / vastaanotin moduulit
-
IoT-laitteet ja langattomat viestintäpäätteet
-
Saumaton integrointi Wi-Fi-, Bluetooth-, Zigbee-, LoRa- ja UWB -järjestelmiin
-
FPV-dronet, miehittämättömät ilma-alukset ja RC-koneet
-
Verkon reitittimet, portit ja sulautetut RF-piirikortit
-
Ammattilaiskäyttöön antennin jatkamiseen ja porttien sovitukseen
-
Tarkkuus testauslaitteet ja RF-prototyyppien ympäristöt
Pakkaussisältö
-
1 × AH-CG101P-L150 (antenni)
