L120 1.13Cable SMA-IPX on ensiluokkainen RF-kaapeliyhdistelmä, joka on suunniteltu korkeataajuuksisen signaalin siirtoon kompakteissa elektronisissa laitteissa. Tämä ammattitason 120 mm koaksiaalinen hyppäyskaapeli sisältää SMA- ja IPX/U.FL-liittimet, tarjoten erinomaista suorituskykyä langattomissa viestintäjärjestelmissä, jotka toimivat jopa 6 GHz taajuudella.
Ominaisuudet
- Matala häviöinen rakenne: Erittäin ohut 1,13 mm halkaisijaltaan oleva koaksiaalikaapeli minimihäviöllä vain 0,5 dB optimaalisen signaalin eheyttä varten.
- Korkeataajuuskyky: Tukee toimintaa tasavirrasta 6 GHz:iin, tehden siitä ihanteellisen nykyaikaisiin langattomiin sovelluksiin, kuten WiFi, Bluetooth, GPS ja matkapuhelinviestintä.
- Ensiluokkainen rakenne: Valmistettu korkeapuhdas kuparijohtimista ja tarkasti suunnitelluista liittimistä ylivoimaista sähköistä suorituskykyä varten.
- Luotettava SMA-liitin: Kierteinen SMA-naarasliitin (SMA-K) tarjoaa turvallisen kiinnityksen standardeihin 50Ω RF-portteihin.
- Miniatyyri IPX/U.FL -liitäntä: Tilaa säästävä IPX-liitin, joka on yhteensopiva nykyaikaisten kompaktien piirilevysuunnitelmien ja langattomien moduulien kanssa.
- Teollinen lämpötilaluokitus: Suunniteltu toimimaan luotettavasti lämpötila-alueella -40°C – +85°C vaativissa sovelluksissa.
- Kevyt rakenne: Painaa vain 3,5 g, tehden siitä täydellisen painoa säästäviin suunnitelmiin, kuten droneihin ja kannettaviin laitteisiin.
Tekniset tiedot
- Tuotemalli: L120 1.13Cable SMA-IPX kaapeliyhdistelmä
- Osanumero: AH06.101
- Kaapelityyppi: 1,13 mm koaksiaalikaapeli

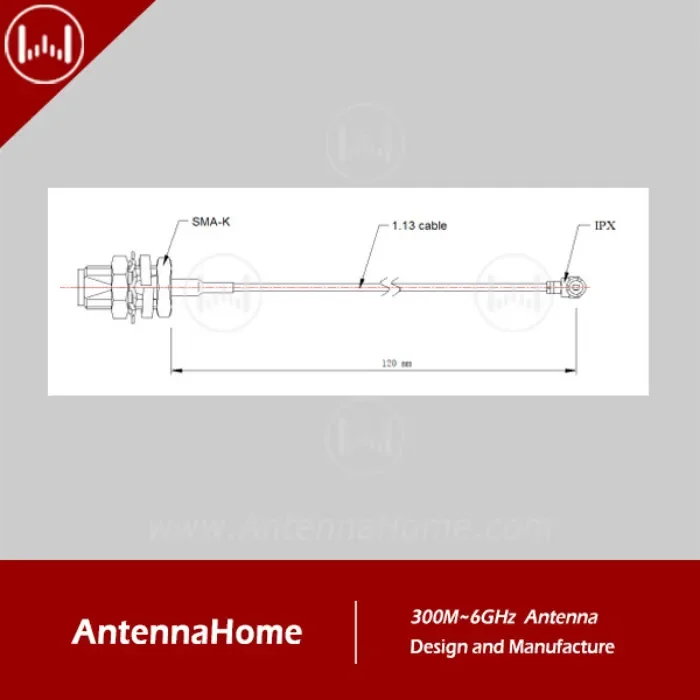

- Liitinmääritys: SMA-naaras (SMA-K) – IPX/U.FL
- Taajuusalue: DC-6000 MHz (6 GHz)
- Impedanssi: 50Ω
- VSWR: <1,3
- Insertion Loss: 0,5 dB
- Kaapelin pituus: 120 mm (±2 mm)
- Kaapelin materiaali: Kuparijohtimet mustalla suojakuorella
- Paino: 3,5 g/kpl
- Käyttölämpötila: -40°C – +85°C
Sovellukset
L120 1.13Cable SMA-IPX kaapeliyhdistelmä on ihanteellinen:
- Langattomiin viestintäjärjestelmiin: WiFi-reitittimet, tukiasemat ja verkkolaitteet
- IoT-laitteisiin: Älykotilaitteet, teollisuussensorit ja yhdistetyt kodinkoneet
- RF-kehitykseen: Langattomien järjestelmien ja RF-piirien testaukseen ja prototyyppien valmistukseen
- Antenniyhteyksiin: Ulkoisten antennien liittämiseen sisäisiin langattomiin moduuleihin
- GPS-vastaanottimiin: GPS-antenneihin liittämiseen navigointimoduuleihin
- Matkapuhelinlaitteisiin: 3G/4G/5G modeemit ja matkapuhelin-IoT-laitteet
- Drone-teknologiaan: Kevyet viestintälaitteet miehittämättömiin ilma-aluksiin
- Kannettaviin elektroniikkalaitteisiin: Kompaktit laitteet, jotka tarvitsevat luotettavia RF-yhteyksiä
- Testaus- ja mittauslaitteisiin: Laboratoriolaitteet ja RF-testiasennukset
Toimitussisältö
Jokainen tilaus sisältää:
- L120 1.13Cable SMA-IPX kaapeliyhdistelmäyksiköt
- Laadunvalvontatodistus, joka vahvistaa sähköisen suorituskyvyn
- Tekninen erittely yksityiskohtaisine parametreineen
- Staattista sähköä estävä pakkaus kuljetuksen suojaamiseksi
- Yhteensopivuusopas suosittuihin langattomiin moduuleihin
L120 1.13Cable SMA-IPX kaapeliyhdistelmä tarjoaa erinomaisen RF-suorituskyvyn minimaalisella signaalihäviöllä kompaktissa ja kevyessä paketissa. Sen tarkasti suunniteltu SMA-IPX-liitäntä tekee siitä täydellisen ratkaisun insinööreille ja järjestelmäintegraattoreille, jotka työskentelevät nykyaikaisten langattomien viestintäjärjestelmien parissa, joissa luotettava signaalin eheys ja tilatehokkuus ovat kriittisiä vaatimuksia.
