IPX-kytkentä G1 SMD RF-liitin on erittäin pieni pintaliitettävä IPX-liitin, joka on suunniteltu korkeataajuisia langattomia sovelluksia varten. Tämä miniatyyrinen U.FL/IPX-liitäntä tarjoaa erinomaisen RF-suorituskyvyn tilaa säästävässä rakenteessa, mikä tekee siitä ihanteellisen tiheästi sijoitettuihin piirilevyihin nykyaikaisissa langattomissa viestintäjärjestelmissä, jotka toimivat jopa 6 GHz taajuudella.
Ominaisuudet
- Erittäin pieni koko: Äärimmäisen pieni jalanjälki (Q2,6 x 1,25 mm), täydellinen tilaa rajoittaviin rakenteisiin ja miniatyyrielektroniikkalaitteisiin
- Erinomainen RF-suorituskyky: Poikkeuksellinen signaalin eheys, jossa minimaalinen vaimennus (0,15 dB) ja alhainen VSWR (<1,3)
- Pintaliitostekniikka: SMD/SMT-kiinnitys, yhteensopiva automaattisten kokoonpanoprosessien kanssa suurissa tuotantomäärissä
- Laadukkaat materiaalit: Korkealaatuinen kuparirakenne kullatulla pinnalla takaa erinomaisen johtavuuden ja korroosionkestävyyden
- Laaja taajuusalue: Tukee sovelluksia tasavirrasta aina 6 GHz asti, kattaen useimmat langattomat viestintäkaistat
- Luotettava liitos: Tarkasti suunniteltu rakenne varmistaa turvallisen liitännän yhteensopiviin IPX/U.FL-kaapeleihin
- Lämpötilankestävä: Säilyttää vakaan suorituskyvyn teollisuuslämpötila-alueella (-40 °C – +85 °C)
- Kevyt rakenne: Erittäin kevyt, 0,02 g paino, ihanteellinen painoa säästäviin sovelluksiin kuten lennokkeihin ja kannettaviin laitteisiin
Tekniset tiedot
- Tuotemalli: IPX-kytkentä G1 SMD RF-liitin
- Osanumero: AH06.204
- Liitintyyppi: IPX/U.FL G1 naaras SMD-liitin
- Kiinnitystapa: Pintaliitos (SMD/SMT)
- Taajuusalue: tasavirta – 6000 MHz (6 GHz)
- Impedanssi: 50Ω
- VSWR: <1,3
- Vaimennus: 0,15 dB
- Materiaali: Kupari kullatulla pinnalla

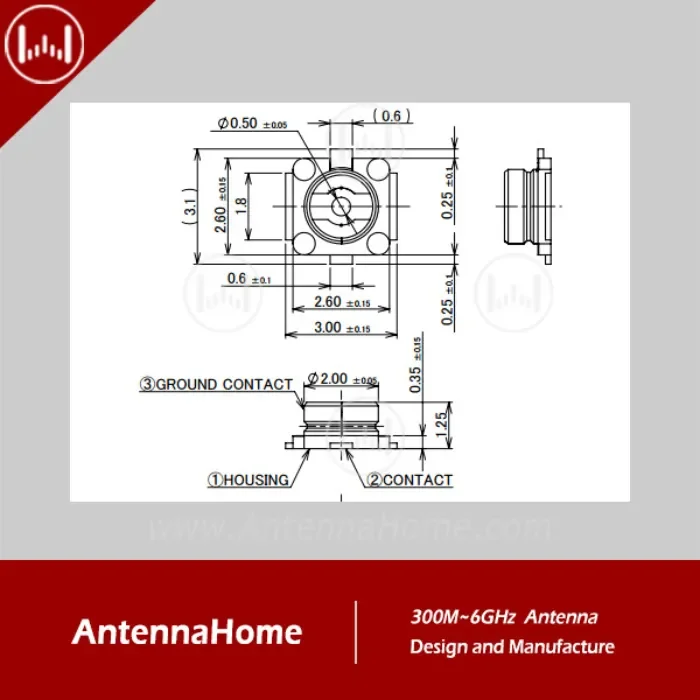

- Mitat: Q2,6 x 1,25 mm
- Paino: 0,02 g/kpl
- Käyttölämpötila: -40 °C – +85 °C
Käyttökohteet
IPX-kytkentä G1 SMD RF-liitin sopii erinomaisesti:
- Langattomiin moduuleihin: WiFi-, Bluetooth-, Zigbee- ja matkapuhelin (3G/4G/5G) -viestintämoduulit
- Esineiden internetin laitteisiin: Älykodin tuotteet, puettavat laitteet ja teollisuuden anturit
- Mobiilielektroniikkaan: Älypuhelimet, taulutietokoneet, kannettavat tietokoneet ja kannettavat navigointilaitteet
- Verkkolaitteisiin: Reitittimet, tukiasemat ja piensoluinfrastruktuuri
- GPS/GNSS-vastaanottimiin: Paikannus- ja navigointijärjestelmät
- Lennokki- ja miehittämättömien ilma-alusten tekniikkaan: Viestintä- ja ohjausjärjestelmät miehittämättömille ilma-aluksille
- Lääketieteellisiin laitteisiin: Langattomat terveydenhuollon laitteet ja valvontajärjestelmät
- Testaus- ja mittauslaitteisiin: Kompakti RF-testauslaitteisto ja mittalaitteet
- Teollisuusautomaatioon: Langattomat ohjausjärjestelmät ja koneiden välinen viestintä
Toimitussisältö
Jokainen tilaus sisältää:
- IPX-kytkentä G1 SMD RF-liittimiä tilatun määrän
- Piirilevyn jalanjälkisuunnitteluohjeet suositelluilla maadoituskuvioiden mitoilla
- Tekniset tiedot sähköisistä ja mekaanisista parametreista
- SMT-kokoonpano-ohjeet suositellulla lämpötilaprofiililla
- Laatutodistus sähköisen suorituskyvyn varmistamiseksi
- Staattista sähköä estävä pakkaus turvalliseen säilytykseen ja käsittelyyn
IPX-kytkentä G1 SMD RF-liitin edustaa täydellistä tasapainoa miniatyrisoinnin ja korkeataajuisen suorituskyvyn välillä nykypäivän pienikokoisissa langattomissa ratkaisuissa. Sen äärimmäisen pieni jalanjälki ja SMD-yhteensopivuus tekevät siitä ensisijaisen liittimen insinööreille, jotka kehittävät tilaa säästäviä RF-sovelluksia, joissa signaalin eheyttä ei voi vaarantaa. Erinomaisten sähköisten ominaisuuksien ja luotettavan mekaanisen rakenteen ansiosta tämä miniatyyrinen IPX-liitin takaa tasaisen suorituskyvyn vaativissa langattomissa viestintäjärjestelmissä teollisuuden, kuluttajien ja kaupallisten sovellusten parissa.
