SMA-K Käännetty Q4 DIP RF-liitin on ensiluokkainen 90 asteen SMA-naarasliitin, joka on suunniteltu suoraan piirilevylle asennettavaksi. Suunniteltu poikkeukselliseen suorituskykyyn langattomissa viestintäjärjestelmissä jopa 6 GHz asti, tämä oikean kulman RF-liitin tarjoaa erinomaiset sähköiset ominaisuudet ja luotettavan mekaanisen vakauden ammattimaisiin RF-piirisuunnitteluihin.
Ominaisuudet
- Oikean kulman muotoilu: 90 asteen taivutuskonfiguraatio optimoi tilankäytön ja kaapelien reitityksen tiiviissä piirilevyrakenteissa
- Piirilevyn läpivientiasennus: Vankka DIP/läpivientiasennus tarjoaa erinomaisen mekaanisen vakauden ja tasaisen maadoituksen
- Ensiluokkainen rakenne: Kultapäällystetty kuparirunko takaa erinomaisen johtavuuden, korroosionkestävyyden ja pitkäaikaisen luotettavuuden
- Matala sisäänmenohäviö: Erinomainen RF-suorituskyky minimaalisen signaalin heikkenemisen kanssa (vain 0,25 dB häviö)
- Tarkasti suunniteltu: Valmistettu tiukoilla toleransseilla tasaisen 50Ω impedanssin ja matalan VSWR:n saavuttamiseksi
- Korkean taajuuden kyky: Optimoitu sovelluksiin DC:stä 6 GHz asti, tukien moderneja langattomia protokollia
- Teollinen lämpötilaluokitus: Luotettava toiminta -40°C:sta +85°C:een vaativissa ympäristöissä

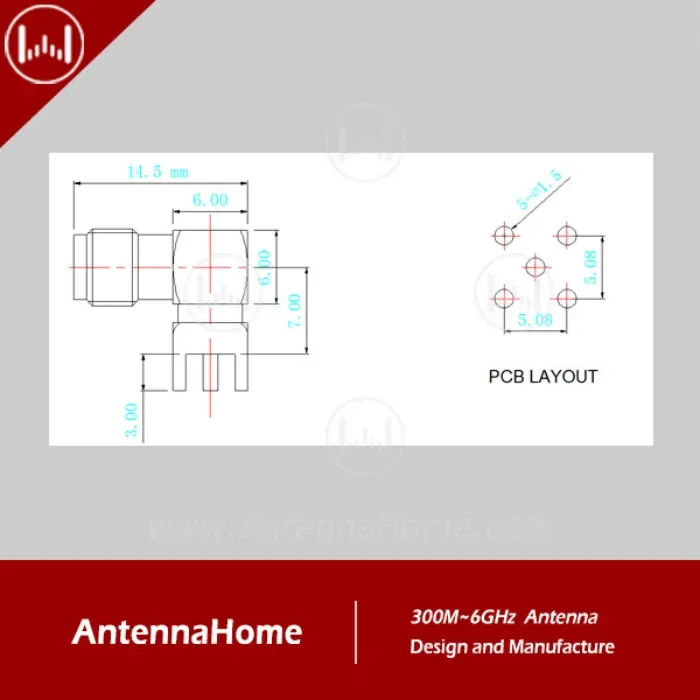

- Kompakti koko: Tilaa säästävät mitat 8 mm x 14,5 mm tiheisiin piirilevyrakenteisiin
Tekniset tiedot
- Tuotemalli: SMA-K Käännetty Q4, DIP RF-liitin
- Osanumero: AH06.202
- Liitintyyppi: SMA-naaras (SMA-K), oikean kulman konfiguraatio
- Asennustapa: DIP/läpivientipiirilevyn asennus
- Taajuusalue: DC – 6000 MHz (6 GHz)
- Impedanssi: 50Ω
- VSWR: <1,3
- Sisäänmenohäviö: 0,25 dB
- Materiaali: Kuparirunko kultapäällysteellä
- Mitat: Q8 x 14,5 mm
- Paino: 2,8 g/kpl
- Käyttölämpötila: -40°C – +85°C
Sovellukset
SMA-K Käännetty Q4 DIP RF-liitin sopii erinomaisesti:
- Langattomiin viestintäjärjestelmiin: WiFi-reitittimet, tukiasemat ja matkapuhelinlaitteet
- RF-testilaitteisiin: Analysaattorit, generaattorit ja mittauslaitteet
- Telekommunikaatioinfrastruktuuriin: Tukiasemat, toistimet ja verkkolaitteet
- IoT-laitteisiin: Älykotijärjestelmät, teollisuussensorit ja yhdistetyt laitteet
- GPS/GNSS-vastaanottimiin: Navigointi- ja paikannusmoduulit
- Lähetyslaitteisiin: Lähettimet, vastaanottimet ja jakelujärjestelmät
- Harrasteradioon: Lähettimet, vahvistimet ja antennijärjestelmät
- Puolustus- ja sotilaskäyttöön: Viestintäjärjestelmät ja tutkalaitteet
- Piirilevyprototyyppaukseen: RF-kehitysalustat ja testausympäristöt
Toimitussisältö
Jokainen tilaus sisältää:
- SMA-K Käännetyt Q4 DIP RF-liittimet tilatun määrän
- Laadunvalvontatodistus, joka varmistaa sähköisen suorituskyvyn
- Piirilevyn asennusopas suositelluilla jalanjälkimittoilla
- Tekninen erittely yksityiskohtaisilla sähköisillä ja mekaanisilla parametreilla
- Staattista sähköä estävä pakkaus turvalliseen kuljetukseen ja varastointiin
SMA-K Käännetty Q4 DIP RF-liitin yhdistää korkean taajuuden suorituskyvyn ja vahvan mekaanisen rakenteen, tehden siitä täydellisen ratkaisun insinööreille ja valmistajille, jotka tarvitsevat luotettavia piirilevylle asennettavia SMA-liitäntöjä tilaa säästävissä suunnitteluissa. Tarkalla valmistuksellaan ja kultapäällysteisellä viimeistelyllään tämä oikean kulman RF-liitin varmistaa tasaisen signaalin eheyden koko käyttötaajuusalueella tarjoten samalla kätevän vaakasuoran kaapelireitityksen optimaaliseen piirilevyn asetteluun.
