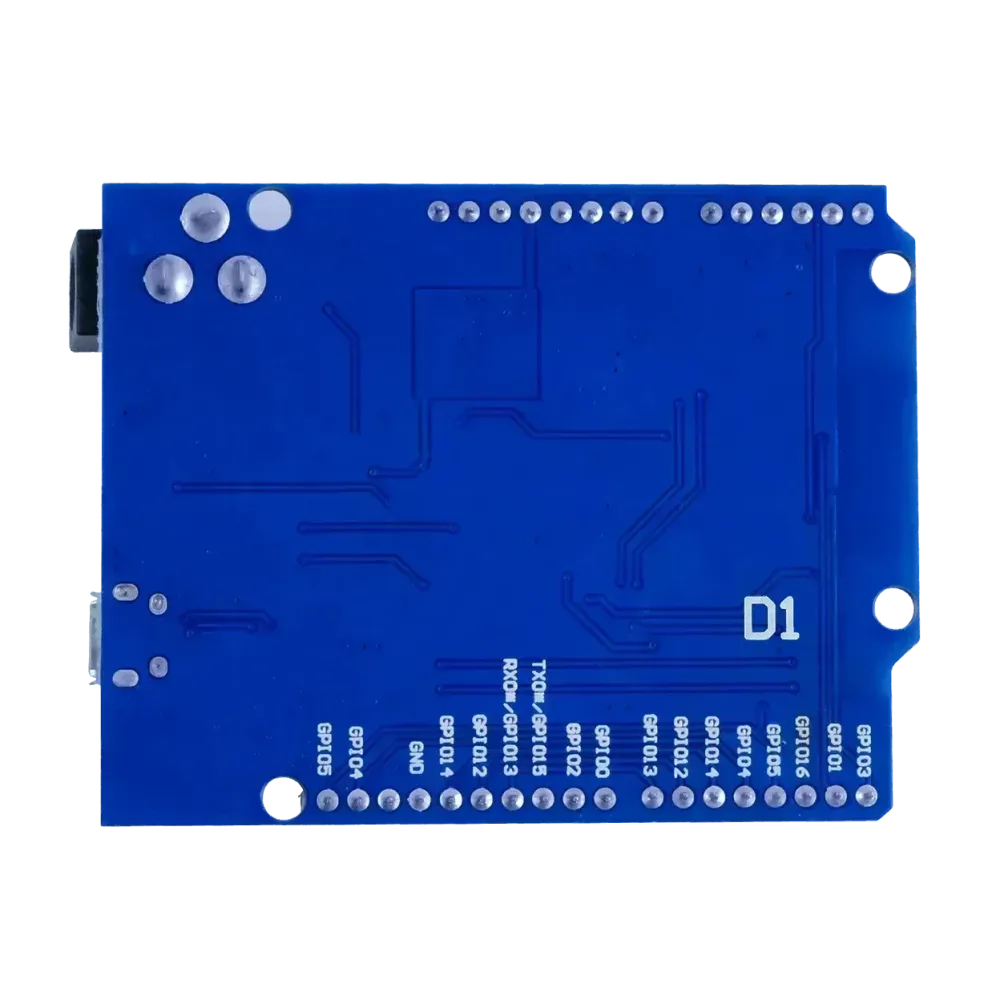

Tämä kortti on kuuluisa D1-kortti, jossa on ESP8266 Wifi -moduuli, täydellinen IoT-sovelluksiin.
ESP8266Mod on isoveli D1 Mini-kortille, jonka pääydin on ESP8266-12F-moduuli. Verrattuna D1 Mini-korttiin, tämä kortti tarjoaa enemmän nastoja ja siten liitäntävaihtoehtoja, joiden avulla voit liittää suoraan mitä tahansa moduuleja wifi-korttiin ilman lisämikrokontrollereita. Tämän kortin perusta on ESP8266-12F-moduuli, joka on varustettu ESP8266EX-sirulla. Tämä tarkoittaa, että olet valmis kaikkiin mahdollisiin sovelluksiin.
D1 Board Nodemcu ESP8266Mod-12f käyttää samaa muotoa ja kokoa kuin perinteiset kortit, joten voit käyttää erilaisia suojakilpiä tämän kortin kanssa. D1-kehityskortti on nastayhteensopiva useimpien suojakilpien kanssa. Siinä on 10 GPIO-nastaa, kaikki PWM, I2C-portti ja 1 analoginen tulo. Moduuli on yhteensopiva Arduino IDE:n kanssa ja siinä on micro USB -portti.
D1-kehityskortin tekniset tiedot
11 digitaalista tulo-/lähtönastaa, kaikilla navoilla on tuettu keskeytys / PWM / I2C / yksisuuntainen (paitsi D0)
1 analoginen tulo (3,3 V maks. tulo)
Micro USB -liitäntä
Virtaliitäntä, 7-12 V jännitesyöttö.
Yhteensopiva Nodemcu:n, MicroPythonin ja Arduinon kanssa
ESP8266Mod-12F-sirujen tekniset tiedot
Wi-Fi
Standardit FCC/CE/Telec/SRRC
Protokollat 802.11 b/g/n/e/i
Taajuusalue 2,4 g ~ 2,5 g (2400m ~ 2483,5m)
Antenni PCB-jälki, ulkoinen, Ipex-liitin, keraaminen siru
Laitteisto
CPU Tensilica L106 32-bittinen mikrokontrolleri
Oheisliitännät
UART/SDIO/SPI/I2C/I2S/IR
Kaukosäätö GPIO/ADC/PWM
Käyttöjännite 3,0 V ~ 3,6 V
Arduino-ytimen konfigurointi
Lisää Board Manager URL
-
Avaa Arduino IDE, klikkaa “Tiedosto” -> “Asetukset”.
-
Lisää kenttään ”Lisäboardien hallinnan URL-osoitteet” seuraava URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json
-
Klikkaa OK ja käynnistä Arduino IDE uudelleen.
ESP8266-kehityskortin asentaminen
-
Käynnistyksen jälkeen klikkaa “Työkalut” -> “Kortti” -> “Board Manager”.
-
Etsi kehityskorttien hallinnasta hakusanalla “WeMos D1 R1” ja valitse uusin versio asennettavaksi.
-
Odota asennuksen valmistumista ja käynnistä Arduino IDE uudelleen.
