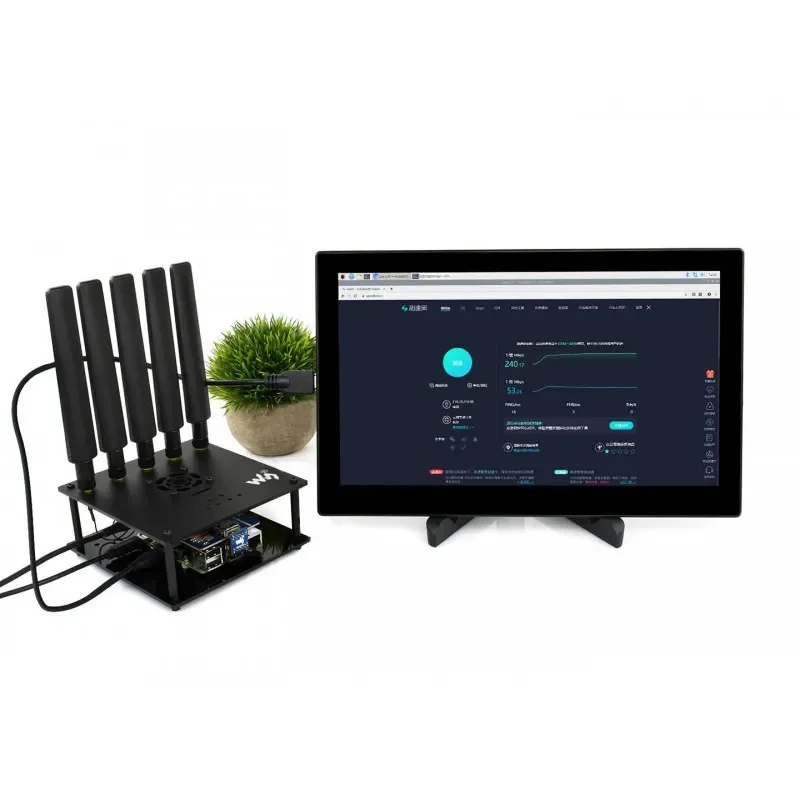

Waveshare SIM8200EA-M2 5G HAT Raspberry Pi:lle – 5G/4G/3G-moduuli on suorituskykyinen viestintälaajennuslevy, joka tuo 5G/4G/3G-yhteydet Raspberry Pi:hin ja muihin kehitysalustoihin. Se sisältää SIMCom SIM8200EA-M2 -moduulin, joka perustuu Qualcomm Snapdragon X55 -alustaan ja tukee sekä NSA- että SA-verkkoja tiedonsiirtonopeuksilla jopa 2,4 Gbps (DL) / 500 Mbps (UL). Levyssä on vakio M.2-liitin, USB3.1-portti, SIM-korttipaikka, ääniliitäntä ja dekooderi, joten se soveltuu 5G-moduulien nopeaan arviointiin tai luotettavaa nopeaa viestintää vaativiin sovelluksiin. Mukana tulevien konfigurointiskriptien ja resurssien avulla kehittäjät voivat helposti ottaa käyttöön 5G-verkon Raspberry Pi:ssä, Jetson Nanossa tai PC-järjestelmissä.
Ominaisuudet
- Vakio Raspberry Pi 40PIN GPIO -laajennusliitin, yhteensopiva Raspberry Pi -sarjan levyjen ja Jetson Nano:n kanssa
- Sisältää SIM8200EA-M2-ydinmoduulin, joka perustuu Qualcomm Snapdragon X55:een ja tukee monitoimista ja monikaistaista toimintaa
- Tukee 5G/4G/3G-yhteyksiä monipuoliseen liitettävyyteen
- USB3.1-portti AT-komentojen testaukseen, viestintään, pilviyhteyksiin, puheluihin ja GNSS-paikannukseen
- SIM-korttipaikka tukee 1,8V / 3V SIM-kortteja
- 2x LED-merkkivaloa työtilan seurantaan
- AT-komentotuki perustuen 3GPP TS 27.007, 27.005 ja V.25TER komentojoukkoihin
- Sisäänrakennettu ääniliitäntä ja dekooderi äänitoimintoja, kuten puheluiden soittamista varten
- Monikonstellaatioinen kaksikaistainen paikannus: GPS, GLONASS, Beidou, Galileo ja QZSS
- Käyttöjärjestelmätuki: Windows, Linux, Android
- Sisältää laadukkaan akryylikotelo ja jäähdytyspuhaltimen parantamaan lämmönpoistoa ja suojausta
Tekniset tiedot
| SIM8200EA-M2 | SIM8202G-M2 | RM520N-GL | |
|---|---|---|---|
| Taajuuskaista | |||
| Sub-6G | SA: n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 (n79 on saatavilla vain SIM8202G-M2:lle) | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |
| NSA: n41, n77, n78, n79 (n79 on saatavilla vain SIM8202G-M2:lle) | |||
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | ||
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | ||
| WCDMA | B1, B2, B3, B4, B5, B8 | B1, B2, B4, B5, B8, B19 | |
| GNSS | GPS, GLONASS, Beidou, Galileo ja QZSS | ||
| Tiedonsiirtonopeus | |||
| Sub-6G | 2,4 Gbps (DL) / 500 Mbps (UL) | SA: 2,4 Gbps (DL) / 900 Mbps (UL) NSA: 3,4 Gbps (DL) / 550 Mbps (UL) |
|
| LTE | 1 Gbps (DL) / 200 Mbps (UL) | 1,6 Gbps (DL) / 200 Mbps (UL) | |
| HSPA | 42 Mbps (DL) / 5,76 Mbps (UL) | ||
| Laitetiedot | |||
| SIM-kortti | 1,8V/3,0V | ||
| Virtalähde | 5V 3A | ||
| Antenniliitin | 6x IPEX-4-liitin | 4x IPEX-4-liitin | |
| Moduulin mitat | 52,0×30,0×2,3 mm | 42,0×30,0×2,3 mm | 52,0×30,0×2,3 mm |
| Sovellukset | |||
| Soveltuvat alueet | Alueet, joilla on 5G Sub-6G -signaalin peitto, paitsi Amerikat | Maailmanlaajuinen | |
| Sovellus-esimerkkejä | CPE, älykäs yhdyskäytävä, suoratoisto, etälääketiede, älykäs turvallisuus |
Osaluettelo
- SIM8200EA-M2 x1

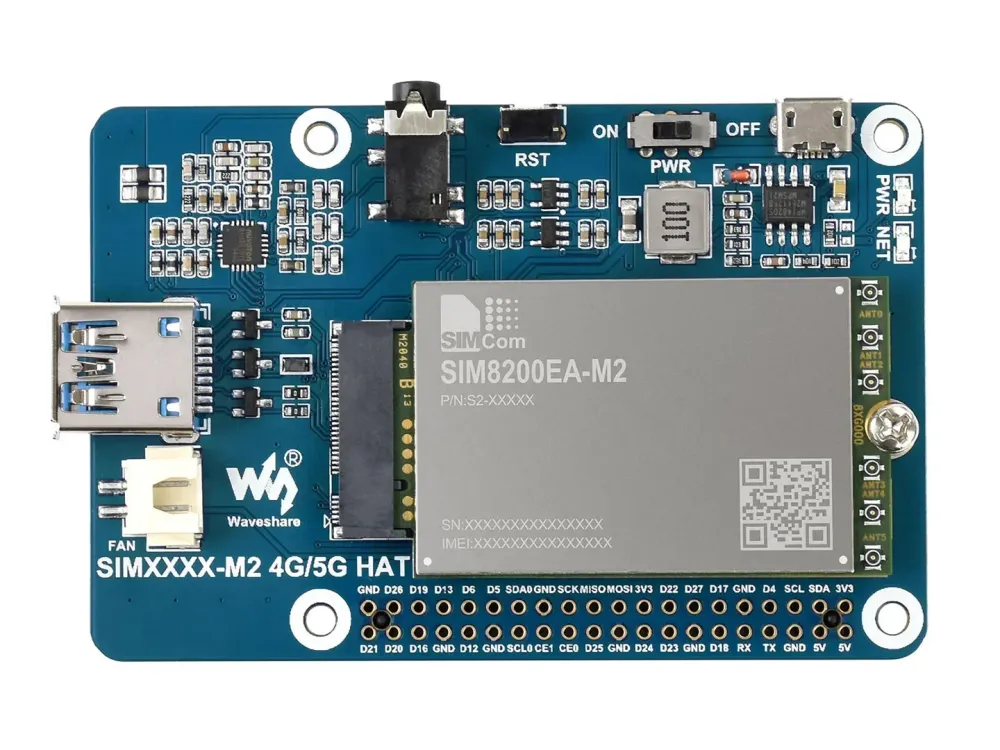

- SIMXXXX-M2 4G/5G HAT -alusta x1

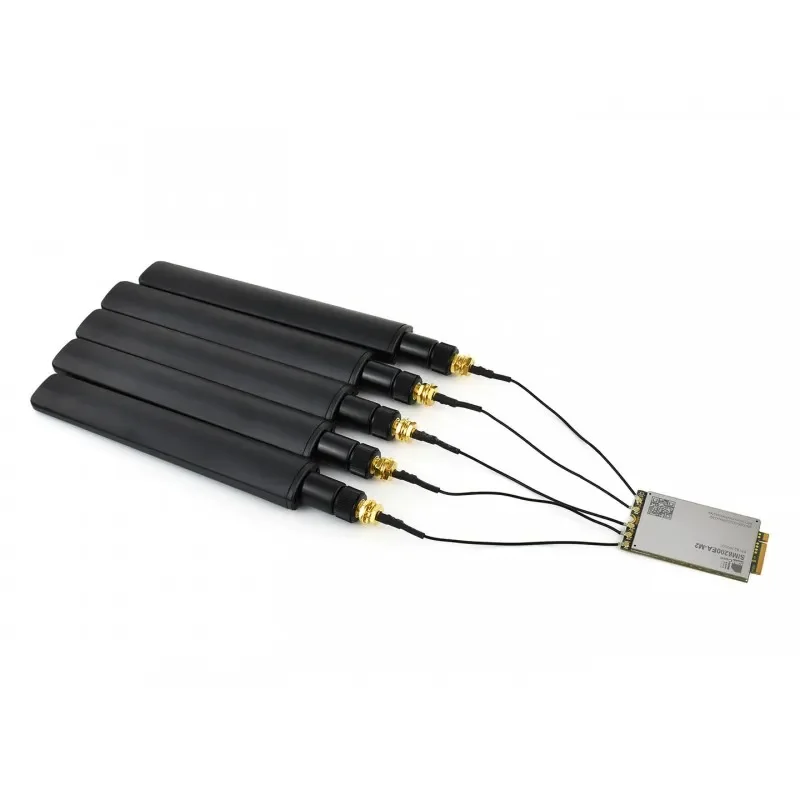

- 5G/4G/3G/2G ulkoinen antenni x5
- Virtalähde 5V 3A Micro x1 (Ei sisälly)
- USB3.0 kaksoisliitäntäkaapeli x1
- USB3.0-adapteri x1
- USB2.0-adapteri x1

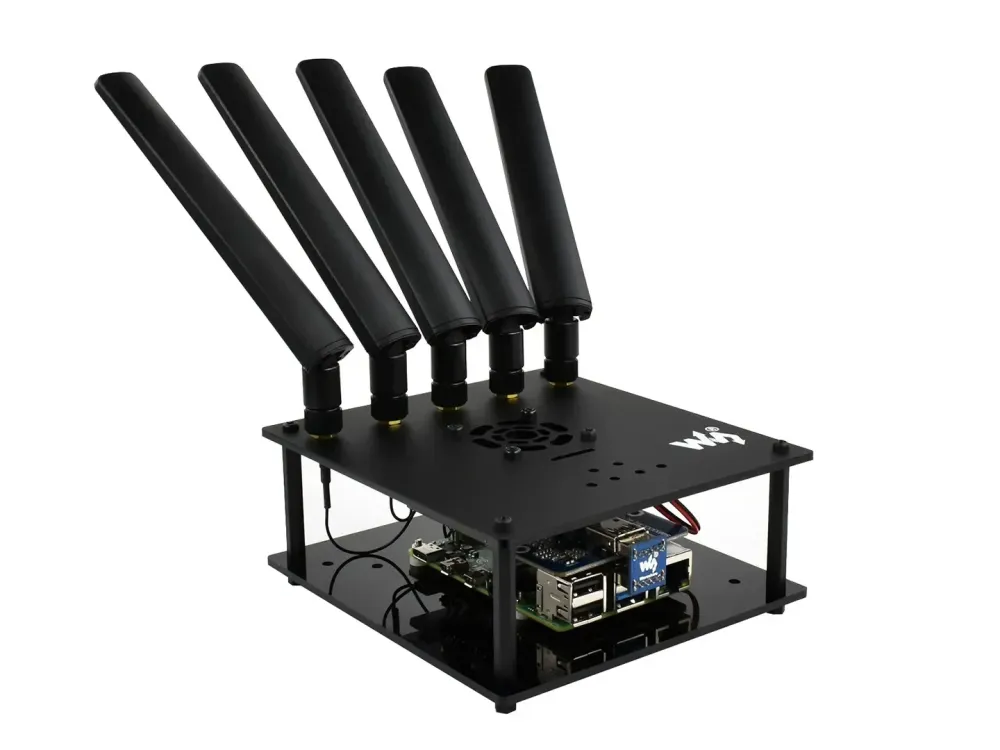

- Musta akryylikotelo x1
- 2×20PIN nastaliitin x1
- 4010 jäähdytyspuhallin x1
- Ruuvipakkaus x1
- GPS-passiivinen antenni x1
- Ruuvimeisseli x1
Monimoodi, monitaajuus
Soveltuu useimpiin maihin ja alueisiin
Perustuu Qualcomm Snapdragon X55 -alustaan, tukee monimoodia ja monitaajuuksia.
Soveltuu alueille, joilla on 5G Sub-6G -signaalin peitto, paitsi Amerikoissa
Tukee 5G NSA:ta (4G+5G yhteisverkko) ja SA:ta (5G itsenäinen verkko).
Huom: yllä oleva taajuuskaaviokuva on vain viitteellinen, varmista tuetut taajuudet paikallisen palveluntarjoajasi mukaan.
Monijärjestelmätuki
tukee Windowsia/Androidia/Linuxia
Kytke vain USB-porttiin, asenna ajurit ja tee yksinkertainen määritys, n
