Kuvaus

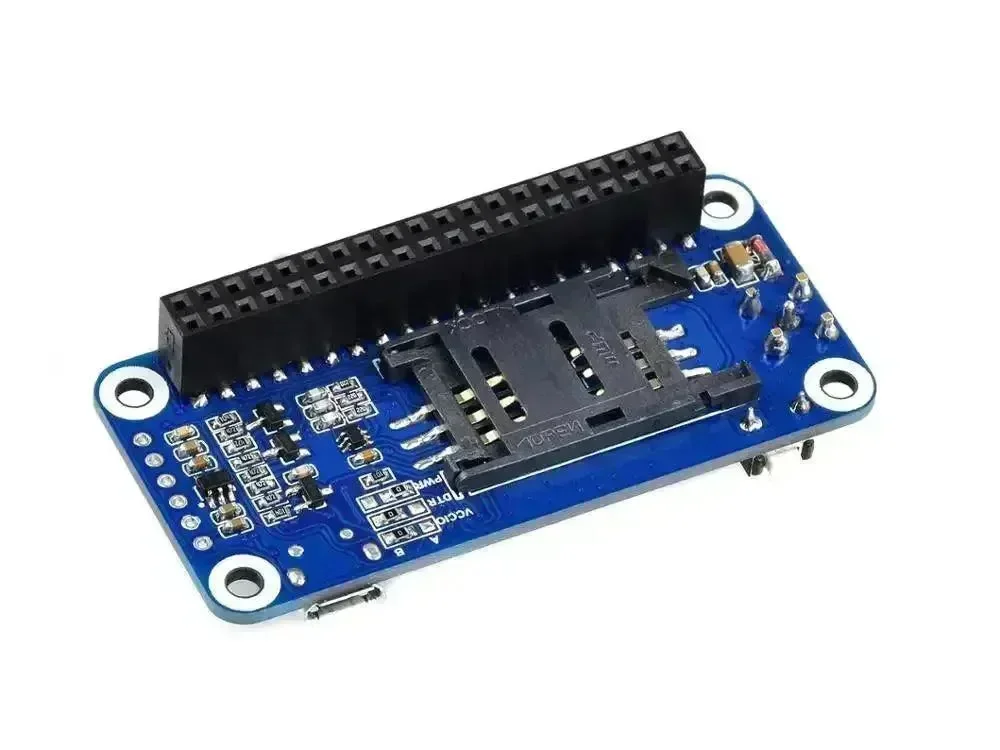

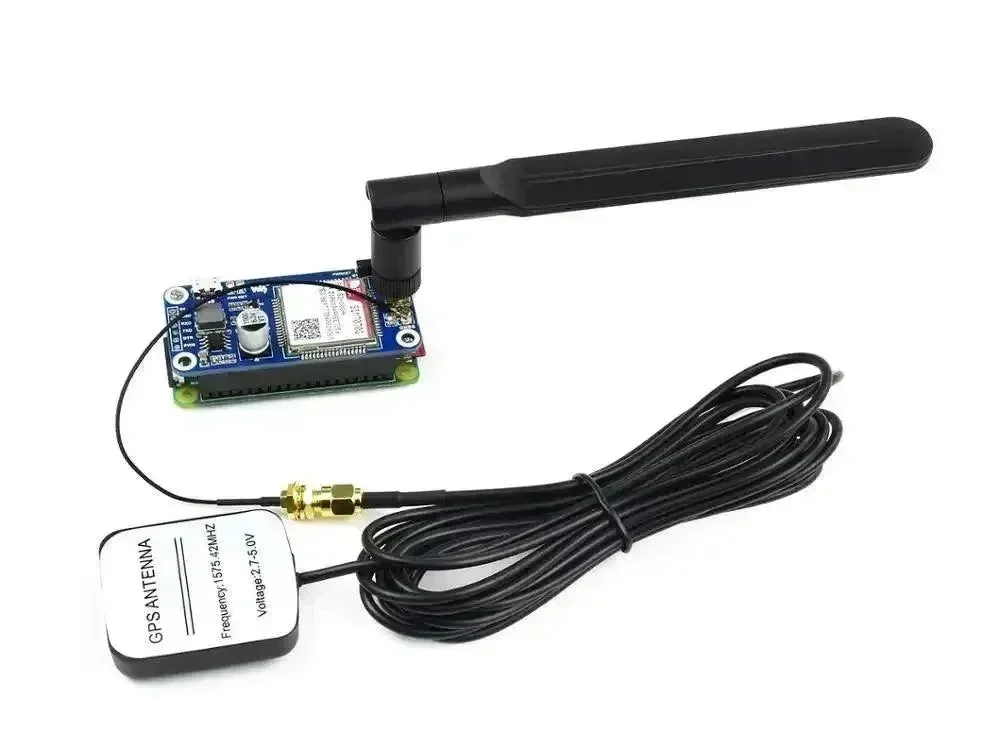

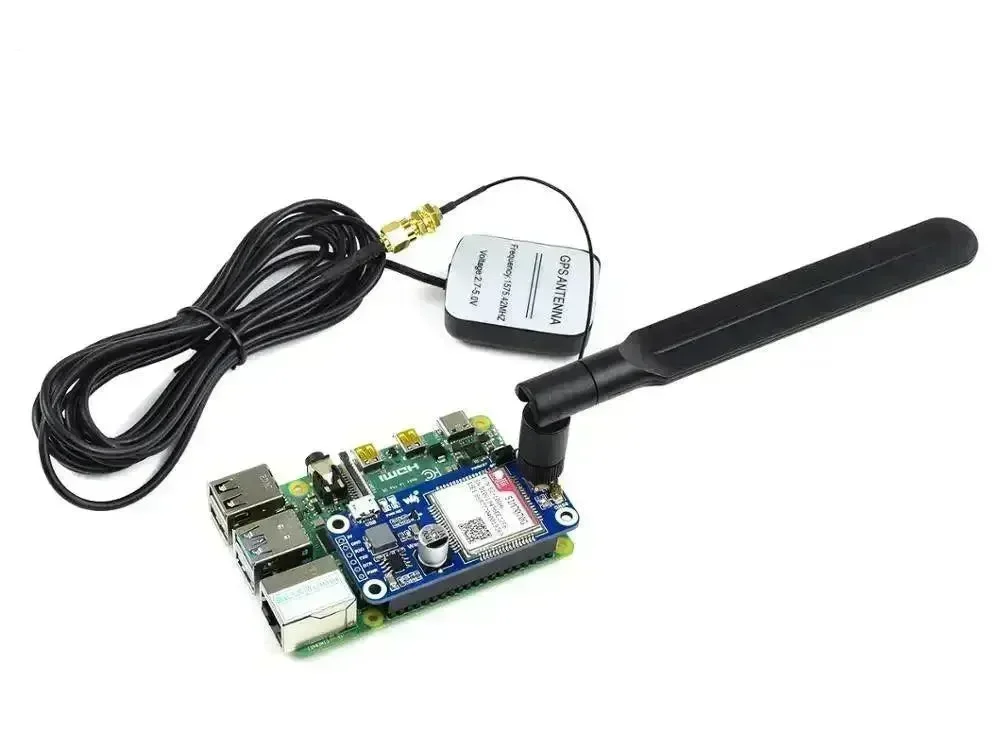

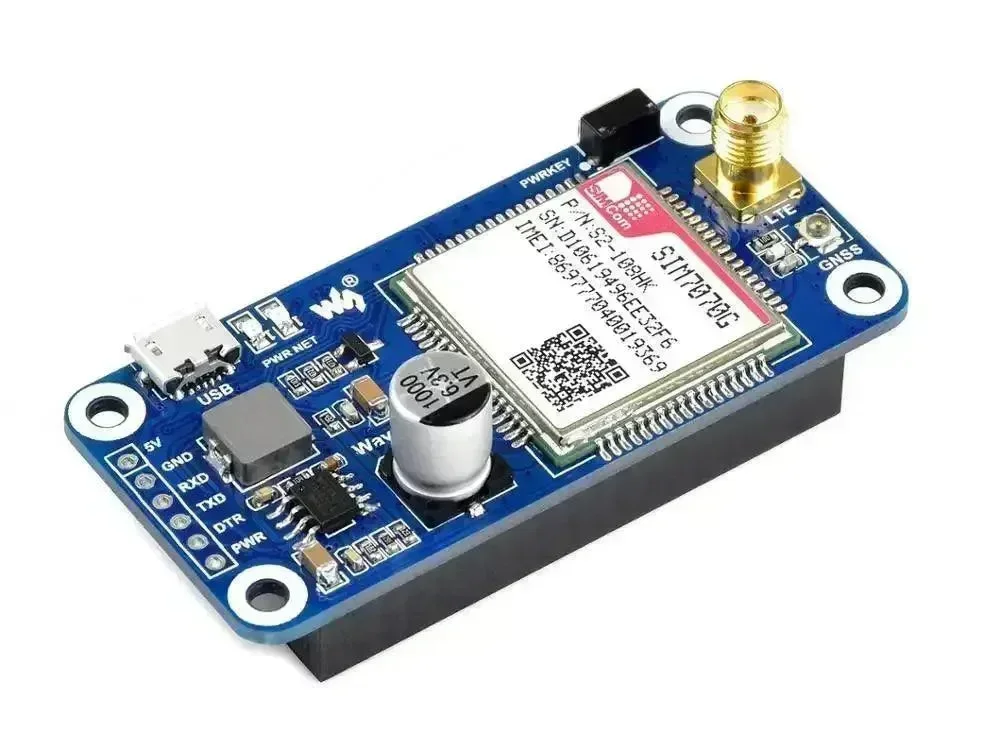

Waveshare SIM7070G NB-IoT / Cat-M / GPRS / GNSS HAT Raspberry Pi:lle on kompakti matkapuhelin IoT HAT, joka perustuu SIM7070G-moduuliin. Se on suunniteltu Raspberry Pi -käyttöön, mutta sopii myös Arduino ja STM32 kehitykseen breakout-ohjausliitännän ansiosta. Se yhdistää globaalin NB-IoT, Cat-M, GPRS ja GNSS-paikannuksen yhdelle piirilevylle, mikä tekee siitä käytännöllisen valinnan etävalvontaan, omaisuuden seurantaan, älykkääseen mittaukseen, älymaatalouteen, älykaupunkiin ja muihin vähävirtaisiin IoT-sovelluksiin.
Tämä Waveshare SIM7070G HAT tukee yleisiä pilvi- ja verkkoprotokollia kuten TCP, UDP, HTTP, HTTPS, TLS, DTLS, LWM2M, COAP ja MQTT. Piirilevyn USB-liitännän avulla voi testata AT-komentoja, siinä on standardi Raspberry Pi 40PIN GPIO -liitin, GNSS-antenni tuki ja kehitystyökalut useille alustoille, joten se sopii hyvin kehittäjille, jotka rakentavat matkapuhelinviestintä ja GNSS-seuranta projekteja.
Ominaisuudet
- SIM7070G-pohjainen matkapuhelin IoT HAT tukee NB-IoT, Cat-M, GPRS ja GNSS.
- Standardi Raspberry Pi 40PIN GPIO -liitin suoraan yhteensopiva Raspberry Pi -sarjan korttien kanssa.
- Tukee viestintäprotokollia kuten TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT.
- Tukee GPS, BeiDou, GLONASS ja Galileo paikannusta.
- Piirilevyn USB-liitäntä AT-komentojen testaamiseen, GNSS-datan lukemiseen ja moduulin virheenkorjaukseen.
- Breakout UART -ohjausnastat isäntäkorteille kuten Arduino ja STM32.
- 3,3 V oletuslogiikkataso, vaihdettavissa 5 V päälle piirilevyn vastusasetuksella.

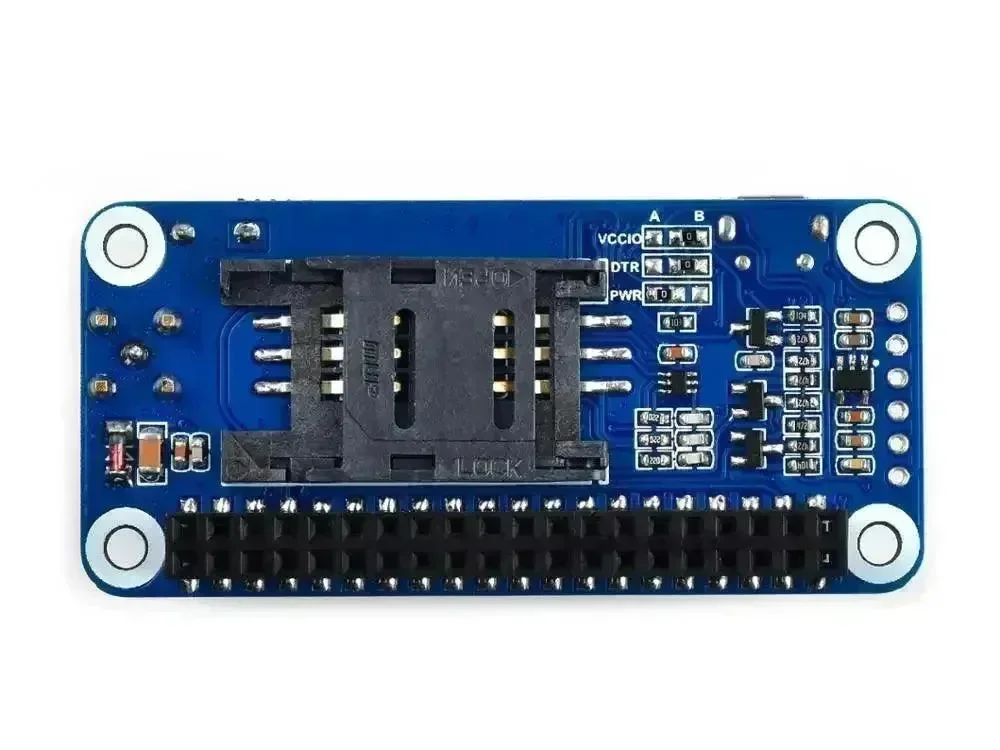

- 1,8 V SIM-korttipaikka ja laitteistolla olevat tilailmaisimet virran ja verkon valvontaan.
- Laaja baudinopeustuki 300 – 3686400 bps, yleisillä automaattisilla neuvotteluesiasetuksilla.
- Sisältää viralliset kehitysmateriaalit Raspberry Pi:lle, Arduino:lle ja STM32:lle.
Tekniset tiedot
| Matkapuhelinviestintä | |
|---|---|
| NB-IoT-taajuudet | B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 |
| Cat-M-taajuudet | B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85 |
| GSM/GPRS/EDGE | 850/900/1800/1900 MHz |
| NB-IoT-tiedonsiirtonopeus | 136 Kbps (DL) / 150 Kbps (UL) |
| Cat-M-tiedonsiirtonopeus | 589 Kbps (DL) / 1119 Kbps (UL) |
| GPRS-tiedonsiirtonopeus | 85,6 Kbps (DL/UL) |
| EDGE-tiedonsiirtonopeus | 236,8 Kbps (DL/UL) |
| Soveltuva alue | Maailmanlaajuinen |
| SIM-kortin tuki | NB-IoT / Cat-M / 2G-kortti, vain 1,8 V SIM-kortti |
| GNSS | |
| Vastaanottimen tyyppi | 16-kanavainen, C/A-koodi |
| GNSS-taajuus | GPS L1: 1575,42 ± 1,023 MHz; GLONASS L1: 1598,0625 ~ 1605,375 MHz; BDS B1: 1559,052 ~ 1591,788 MHz; Galileo L1: 1575,42 ± 1,023 MHz |
| GNSS-tietomuoto | NMEA-0183 |
| GNSS-antenni | Aktiivinen antenni |
| Laitteisto | |
| Virtalähde | 5V |
| Käyttöjännite | 5 V / 3,3 V (konfiguroitu 0Ω vastuksella) |
| Virrankulutus | Noin 41 mA valmiustilassa |
| Käyttölämpötila | -40 °C – 85 °C |
| Säilytyslämpötila | -45 °C – 90 °C |
| Mitat | 30,50 mm × 65,00 mm |
Sovellukset
- Etävalvonta teollisuuden ja ympäristötietojen keruuseen.
- Omaisuuden seuranta ja sijaintitietoiset laitteet GNSS:n ja matkapuhelinverkon takayhteydellä.
- <str
