Kuvaus

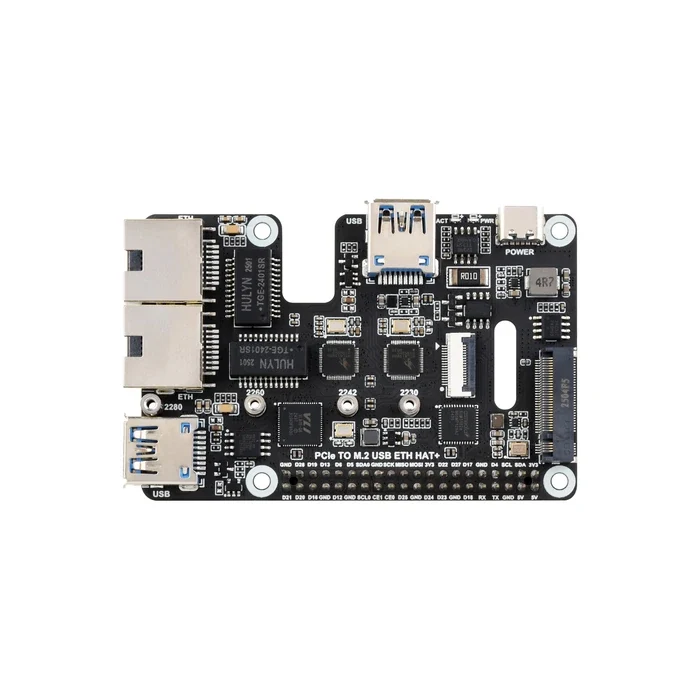

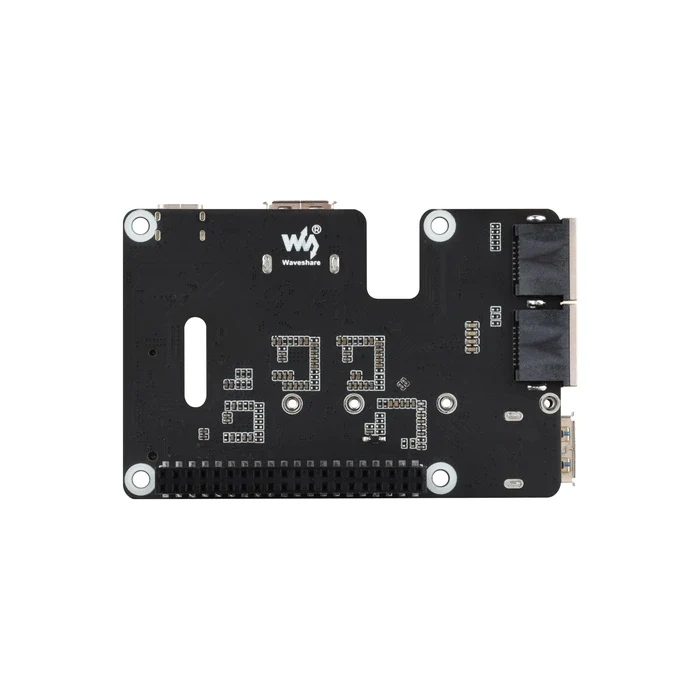

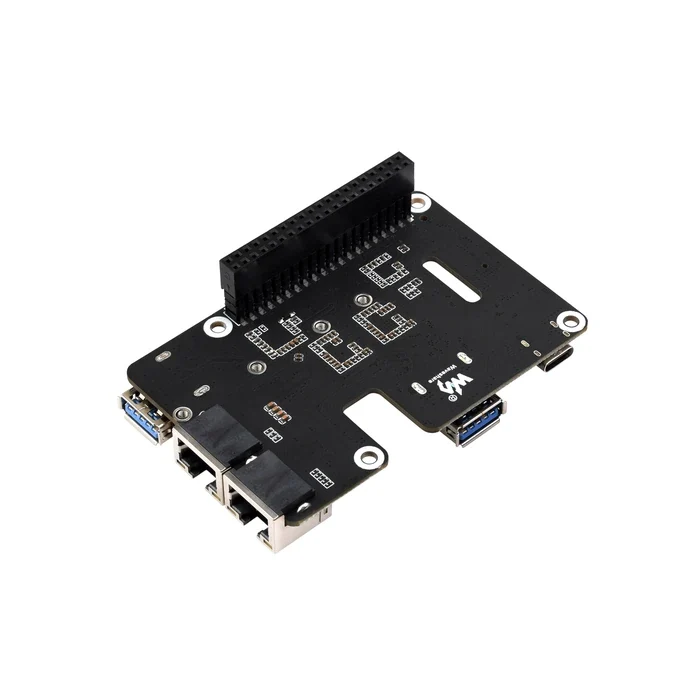

Waveshare PCIe TO M.2 USB ETH HAT+ on nopea Raspberry Pi 5 -laajennuskortti, joka lisää 2 x USB 3.2 Gen1 -porttia, 2 x 2,5G Ethernet-porttia ja M.2 NVMe SSD -paikanRaspberry Pi 5B:n 16-napaisen PCIe-liitännän kautta. Jos haluat muuttaa Raspberry Pi 5:n monipuolisemmaksi NVMe-tallennusalustaksi, 2,5G-verkkoympäristöksi tai edge-yhdyskäytäväksi, tämä on paljon ominaisuusrikkaampi vaihtoehto kuin pelkkä SSD-HAT.
Tämä sovitin on rakennettu PCIe Gen2 x1 -käyttöön ja tukee 2230 / 2242 / 2260 / 2280 kokoisia M.2 NVMe SSD -asemia. Se tukee myös Raspberry Pi 5:n käynnistystä NVMe SSD:ltä vaadittavan järjestelmäkonfiguraation jälkeen, mikä voi merkittävästi parantaa käynnistysnopeutta, tiedostojen käsittelyä ja koko järjestelmän reagointikykyä verrattuna TF-korttivarastointiin.
Tärkeää: tämä kortti on tarkoitettu Raspberry Pi 5B:lle, ei kaikille Raspberry Pi -malleille. Raspberry Pi 5 ei sisälly pakkaukseen.
Ominaisuudet
- Suunniteltu Raspberry Pi 5B:lle 16-napaisen PCIe-liitännän kautta.
- Tukee M.2 NVMe SSD:tä koossa 2230 / 2242 / 2260 / 2280.
- Tukee vain PCIe x1 Gen2 -tilaa.
- Lisää 2 x USB 3.2 Gen1 -porttia nopeaan oheislaitteiden laajennukseen.
- Lisää 2 x 2,5G Ethernet-porttia nopeampaan verkottumiseen ja yhdyskäytävän käyttöönottoon.
- Tukee Raspberry Pi 5:n käynnistystä NVMe SSD:ltä konfiguroinnin jälkeen.
- Varustettu alkuperäisellä VL805 suorituskykyisellä pääohjaimella.
- Tukee USB-virranhallintaa liitetyille oheislaitteille.
- Sisältää sisäänrakennetut PWR ja ACT merkkivalot tilan valvontaan.
- Sisäänrakennettu virranvalvontapiiri ja EEPROM vakaampaan SSD-toimintaan.
Tekniset tiedot
| Tuote | Tiedot |
|---|---|
| Merkki | Waveshare |
| Tuotenimi | PCIe TO M.2 USB ETH HAT+ |
| Kohdealusta | Raspberry Pi 5B |
| Liitäntä | 16-nastainen PCIe-kaapeli Raspberry Pi 5:een |
| PCIe-tila | Vain PCIe x1 Gen2 |
| Tallennustuki | M.2 NVMe SSD, koot 2230 / 2242 / 2260 / 2280 |
| USB-laajennus | 2 x USB 3.2 Gen1 |
| Ethernet-laajennus | 2 x 2,5G Ethernet |
| Pääohjain | Alkuperäinen VL805 |
| Ilmaisimet | PWR ja ACT -merkkivalot |
| Lisätoiminnot | USB-virtakontrolli, sisäinen virtaseuranta, EEPROM |
| Paino | 0,04 kg |
| Käynnistystuki | Tukee Raspberry Pi 5:n käynnistystä NVMe SSD:ltä konfiguroinnin jälkeen |
Sovellukset
- Raspberry Pi 5 NVMe -tallennuslaajennus nopeampaan käyttöjärjestelmän ja tiedostojen käyttöön.
- Kaksois 2,5G verkkoväylä tai nopean reunaverkon projektit.
- Mini NAS ja paikalliset tallennuspalvelinrakenteet Raspberry Pi 5:n ympärille.
- Kotilaboratorio ja edge computing -järjestelmät, jotka tarvitsevat nopeampaa verkkoa ja SSD-tallennusta.
- Kehittäjän prototyyppaus USB-lisälaitteille, SSD-käynnistykselle ja monipistesisäiselle verkottumiselle.
- Teollisuus- tai sulautetut projektit, joissa Raspberry Pi 5 tarvitsee enemmän I/O-liitäntöjä ja parempaa tallennusnopeutta.
Tuotelista
| Tuote | Määrä |
|---|---|
| PCIe TO M.2 USB ETH HAT+ | x1 |
| 16-nastainen PCIe-kaapeli | x1 |
| Ruuvipakkaus | x1 |
Other Content

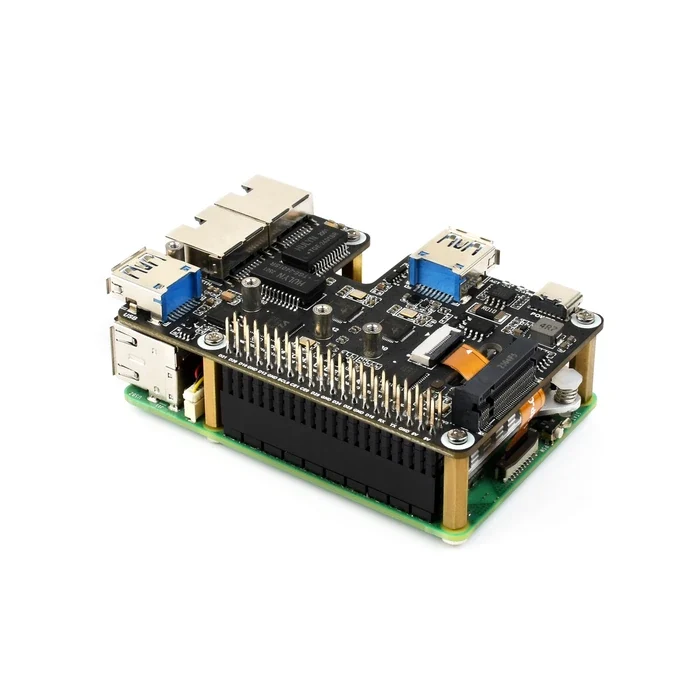

Asennusohje: Virallinen asennusprosessi on kiinnittää ensin lämpötarrat, asentaa sitten Raspberry Pi 5 Active Cooler ja lopuksi kiinnittää HAT paikalleen.
NVMe-käynnistysmuistutus: Raspberry Pi ei käytä NVMe-käynnistystä oletuksena. PCIe-liitäntä täytyy ottaa käyttöön ja käynnistysasetukset säätää ennen SSD:ltä käynnistämistä.
Milloin valita tämä kortti: Jos tarvitset vain yksinkertaisemman SSD-adapterin, perus M.2 HAT Raspberry Pi 5:lle voi riittää. Valitse tämä PCIe TO M.2 USB ETH HAT+, kun haluat NVMe + kaksi USB-porttia
