Kuvaus

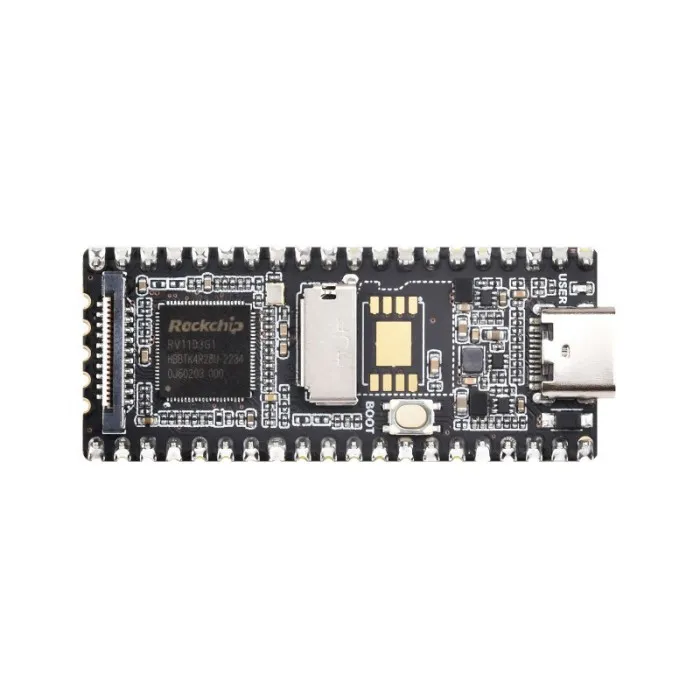

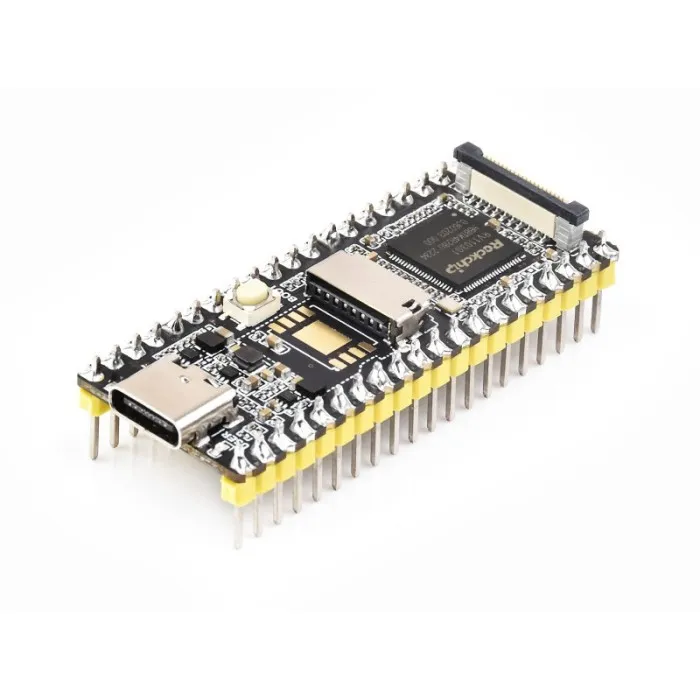

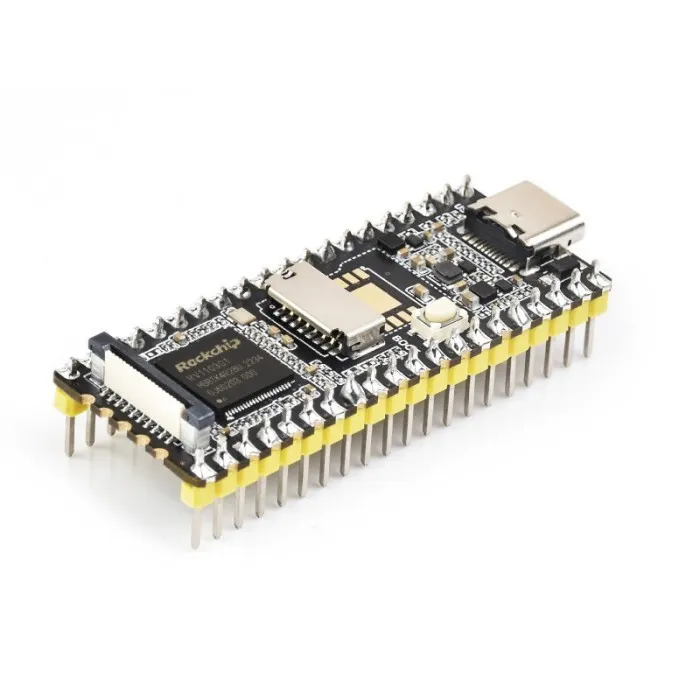

Waveshare Luckfox Pico on kompakti Linux-mikrokehityskortti, joka perustuu Rockchip RV1103 -näköprosessoripiiriin. Tämä SKU vastaa Luckfox Pico M -versiota, jossa on esijuotettu liitin, mikä helpottaa sen integrointia leipälauta-, arviointi- ja nopean prototypoinnin työnkulkuihin.
Levy on suunniteltu sulautettuihin tekoäly- ja näköjärjestelmäsovelluksiin, yhdistäen Linux-tuen, kameraliitännän, GPIO-laajennuksen ja TF-korttipohjaisen tallennuksen erittäin pieneen kokoon. Se sopii hyvin räätälöityihin Linux-reunalaitteisiin, kameraprojekteihin ja kompakteihin ohjausjärjestelmiin.
Ominaisuudet
- Rockchip RV1103 näköjärjestelmäpiiri Linux-sulautettuun kehitykseen.
- NPU jopa 0,5TOPS, tukee INT4-, INT8- ja INT16-toimintoja.
- USB 2.0 Host/Device -tuki USB Type-C -liittimen kautta.
- MIPI CSI 2-kaistainen kameraliitäntä kuva- ja näköprojekteihin.
- 24 GPIO-pinniä laajennukseen ja oheislaitteiden ohjaukseen.
- TF-korttitallennus joustavaan järjestelmän käyttöönottoon.
- 10/100M Ethernet -liitäntäpinnit verkkokelpoisen laitteistosuunnittelun tueksi.

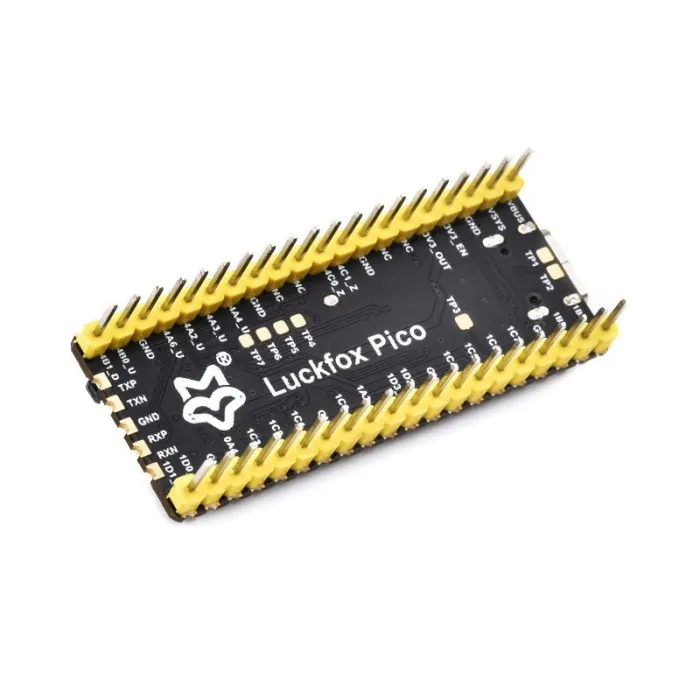

- Esijuotettu liitin tässä SKU:ssa helpottaa prototyyppien tekemistä ja kytkentöjä.
- Kompakti koko sopii räätälöityihin sulautettuihin tuotteisiin ja pieniin tekoälysolmuihin.
- Tukee Linux-kehitystyönkulkuja Luckfox-ekosysteemissä.
Tekniset tiedot
| Tuote | Tekniset tiedot |
|---|---|
| Malli | Luckfox Pico M |
| Pääpiiri | Rockchip RV1103 |
| NPU | 0,5TOPS, tukee INT4 / INT8 / INT16 |
| USB | USB 2.0 Host/Device, USB Type-C |
| Kameraliitäntä | MIPI CSI 2-kaista |
| GPIO | 24 × GPIO-pinniä |
| Ethernet | 10/100M Ethernet-ohjain sisäänrakennetulla PHY:llä, saatavilla Ethernet-liitäntäpinneistä |
| Oletustallennustila | TF-kortti (ei sisälly) |
| Levyn tyyppi | Esijuotettu liitinversio |
| Ohjelmisto | Linux-kehitysympäristö |
Sovellukset
- kompaktilla Linux-laitteistolla.
- Kameralla varustetut tekijäprojektit MIPI CSI -liitännällä.
- Älykkäät tunnistus- ja ohjaussolmut GPIO-laajennuksella.
- Linux IoT -prototyypit, jotka vaativat pienen jalanjäljen ja joustavan tallennuksen.
- Räätälöityjen tuotteiden arviointi, jossa valmiiksi juotettu liitin nopeuttaa testausta.
- Koulutus- ja kehitysalustat sulautettuun AI-kokeiluun.
Tuotelista
- Luckfox Pico valmiiksi juotetulla liittimellä x1
Muu sisältö
Luckfox Pico M -versio on erityisen kätevä kehittäjille, jotka haluavat nopeamman laitteiston käyttöönoton ilman, että heidän tarvitsee juottaa liitintä itse. Tämä tekee siitä käytännöllisemmän nopeaan laboratoriotestaukseen, leipälauta-integraatioon ja oheislaitteiden arviointiin verrattuna pelkkiin castellated-kortteihin.
Sulautettuihin projekteihin kortti tarjoaa kompaktin polun Linux AI -kehitykseen kameratuella ja GPIO-pääsyllä. Alla olevat komponentti- ja nastaviitteet ovat hyödyllisiä signaalikartoituksen, liitäntäkaapeloinnin ja kompaktin kantajan integroinnin suunnittelussa.
Ekosysteemin kontekstia varten katso OpenELAB-artikkelit Waveshare-ekosysteemistä ja Luckfox edge AI -kehityksestä.
Resurssit
- Luckfox wiki: Luckfox Pico / Mini / Plus -perhe
- Luckfox-dokumentaatiokeskus
- Luckfox Pico GitHub-resurssit
- Waveshare-dokumentaatiokeskus
- Luckfox Buildroot SDK -opas
UKK
K: Mitä prosessoria tämä kortti käyttää?
V: Se käyttää Rockchip RV1103 -näköprosessori SoC:ta.
K: Millä tallennustilalla tämä versio toimii?
V: Se käyttää tallennukseen ja käynnistykseen TF-korttia, eikä TF-kortti sisälly pakkaukseen.
K: Sisältääkö tämä SKU valmiiksi juotetun liittimen?
V: Kyllä. Tämä SKU vastaa Luckfox Pico M -versiota, jossa on valmiiksi juotettu liitin.
K: Tukeeko se kameraintegraatiota?
V: Kyllä. Se tarjoaa MIPI CSI 2-lane -kameraliitännän.
