Kuvaus

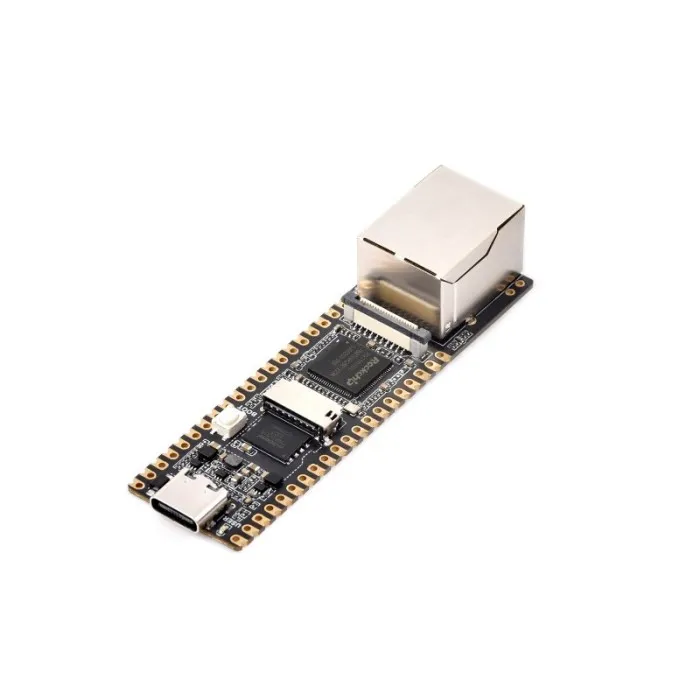

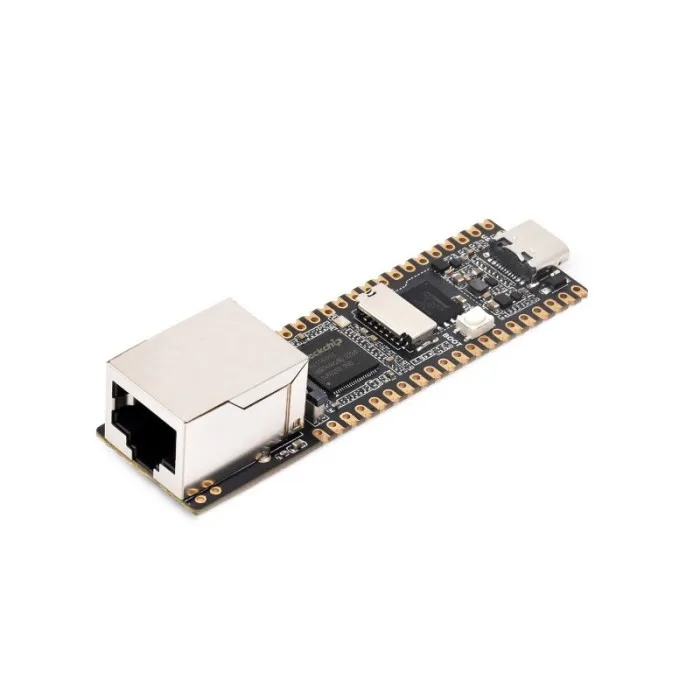

Waveshare Luckfox Pico Plus on kompakti Linux-mikrokehityskortti, joka perustuu Rockchip RV1103 -näkymäprosessorin SoC:iin. Se on suunniteltu upotettuihin AI-, älykkäisiin näkymä- ja verkkoon liitettyihin Linux-sovelluksiin, jotka tarvitsevat pienen koon ja käytännölliset laajennusliitännät.

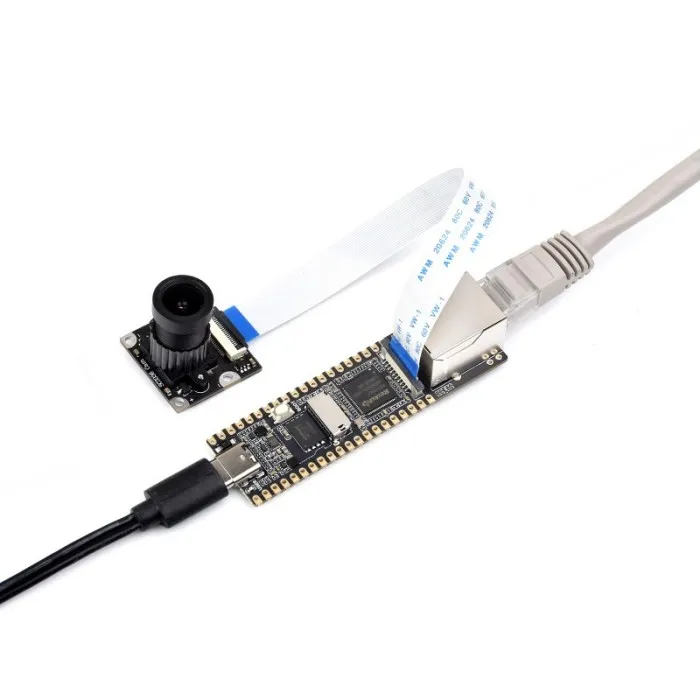

Tämä kortti yhdistää AI-käsittelykyvyn, Ethernet-yhteyden, kameratuen ja levyllä olevan flash-muistin kompaktissa paketissa. CSI:n, GPIO:n, USB Type-C:n, TF-korttipaikan ja RJ45 Ethernetin ansiosta Luckfox Pico Plus sopii reunanäkymäsolmuihin, teolliseen valvontaan ja kompaktin Linux-tuotekehitykseen.
Ominaisuudet
- Rockchip RV1103 näkösovelluspiiri Linux-upotettuun kehitykseen.
- NPU jopa 0,5 TOPS, tukee INT4-, INT8- ja INT16-toimintoja.
- 10/100M Ethernet -ohjain upotetulla PHY:llä langalliseen verkottumiseen.
- MIPI CSI 2-kaistainen kameraliitäntä upotettuihin näkymähankkeisiin.
- 25 GPIO-nastaa laitteiston ohjaukseen ja laajennukseen.
- SPI NAND FLASH (128 Mt) oletustallennustilana levyllä.
- USB 2.0 Host/Device USB Type-C -liittimen kautta.
- TF-korttipaikka tallennukseen ja kehitystyönkulkuun.
- Kompakti laitteistoalusta, sopii AI-kameralle, portille ja Linux IoT -sovelluksille.
- Levyn asettelu on ystävällinen räätälöityyn integrointiin ja tuotekehitykseen.
Tekniset tiedot
| Tuote | Tekniset tiedot |
|---|---|
| Malli | Luckfox Pico Plus |
| Pääpiiri | Rockchip RV1103 |
| NPU | 0,5 TOPS, tukee INT4 / INT8 / INT16 |
| USB | USB 2.0 Host/Device, USB Type-C |
| Kameraliitäntä | MIPI CSI 2-kaista |
| GPIO | 25 × GPIO-nastaa |
| Ethernet | 10/100M Ethernet -ohjain ja sisäänrakennettu PHY |
| Oletustallennustila | SPI NAND FLASH (128 Mt) |
| Lisävarastointi | TF-korttipaikka |
| Ohjelmisto | Linux-kehitysympäristö |
Sovellukset
- CSI-kameratulolla ja Linux-käsittelyllä.
- Teolliset ja älykkäät valvontasolmut, jotka käyttävät Ethernet-verkkoa.
- Edge Linux -portit, jotka tarvitsevat kompaktin koon ja langallisen yhteyden.
- Kameralla varustetut IoT-laitteet, joissa on paikallinen kuvan käsittely ja GPIO-ohjaus.
- Tuoteprototyyppien tekeminen räätälöityä Linux-laitteistoa varten.
- Tekijä- ja koulutusprojektit, jotka tutkivat sulautettua tekoälyä ja verkotettuja laitteita.
Tuotelista
- Luckfox Pico Plus x1
Muu sisältö
Luckfox Pico Plus on käytännöllinen parannus yksinkertaisempiin RV1103-kortteihin verrattuna, koska se lisää Ethernetin ja 128Mt SPI NANDin pitäen samalla muotokoon kompaktina. Tämä helpottaa vakaiden verkkoon kytkettyjen tekoälylaitteiden rakentamista ilman pelkkään irrotettavaan tallennustilaan tukeutumista.

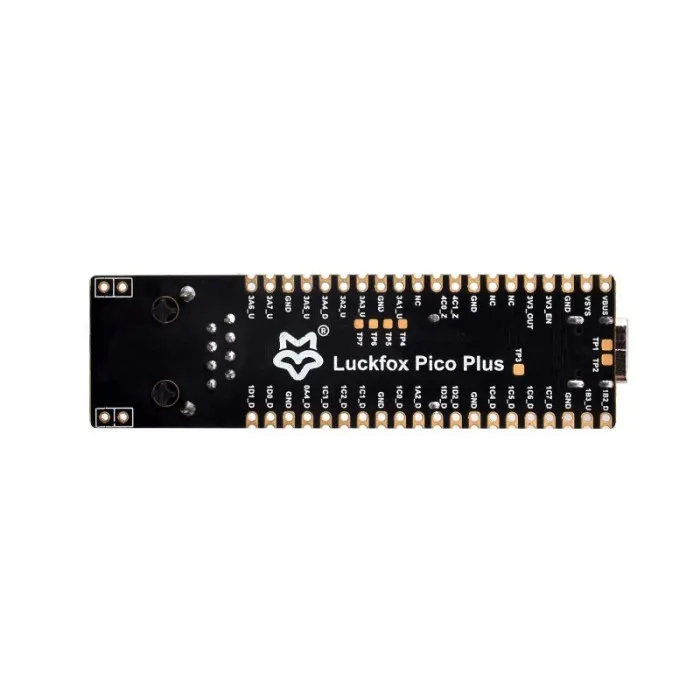

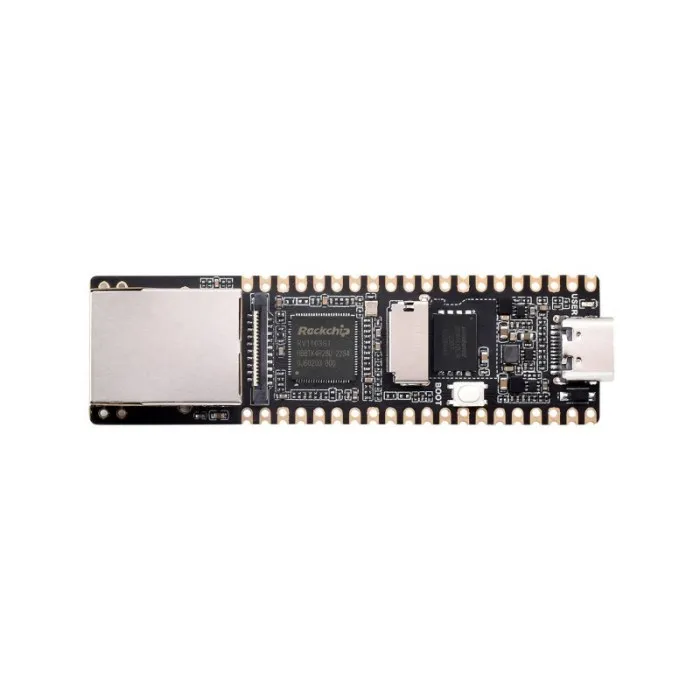

Laitteiston käyttöönottoa ja laajennussuunnittelua varten alla olevat komponenttien yleiskatsaus- ja nastakuvaukset ovat erityisen hyödyllisiä. Sisäinen CSI-liitäntä, Ethernet-portti, TF-korttipaikka ja GPIO-liitin tekevät tästä kortista joustavan sulautetun Linuxin ja älykameratyönkulkujen toteutukseen.
Ekosysteemin kontekstia varten katso OpenELAB-artikkelit Waveshare-ekosysteemistä ja Luckfox-reunatason tekoälykehityksestä.
Resurssit
- Luckfox wiki: Luckfox Pico Plus / Mini
- Luckfoxin dokumentaatiokeskus
- Luckfox Pico GitHub-resurssit
- Wavesharen dokumentaatiokeskus
- Luckfox Buildroot SDK -opas
Usein kysytyt kysymykset
K: Mitä prosessoria Luckfox Pico Plus käyttää?
V: Se käyttää Rockchip RV1103 -näköprosessorin SoC:ta.
K: Sisältääkö tämä kortti Ethernetin?
V: Kyllä. Se tarjoaa 10/100M Ethernetin upotetulla PHY:llä.
K: Minkälaisen sisäisen tallennustilan se sisältää?
V: Oletuksena on 128Mt SPI NAND FLASH -sisäinen tallennustila.
K: Tukeeko se kameramoduuleja?
V: Kyllä. Se tarjoaa MIPI CSI 2-kaistaisen kameraliitännän.
