Kuvaus

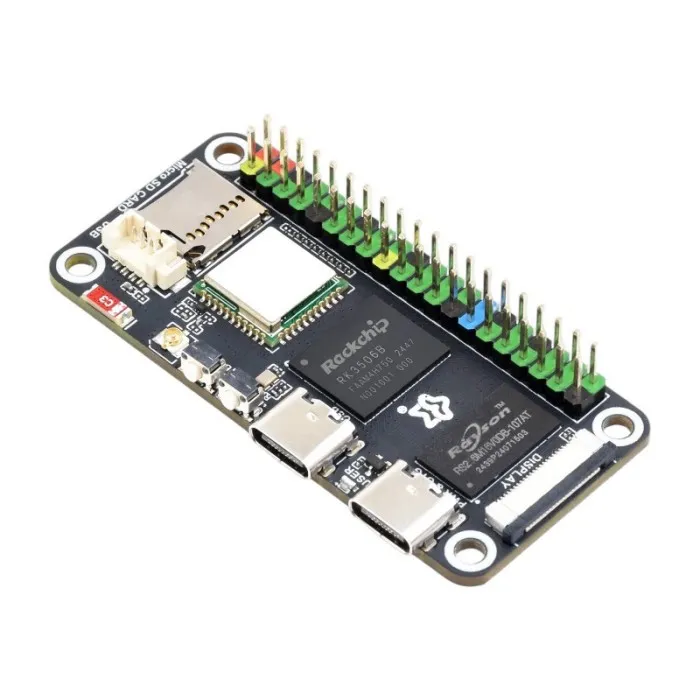

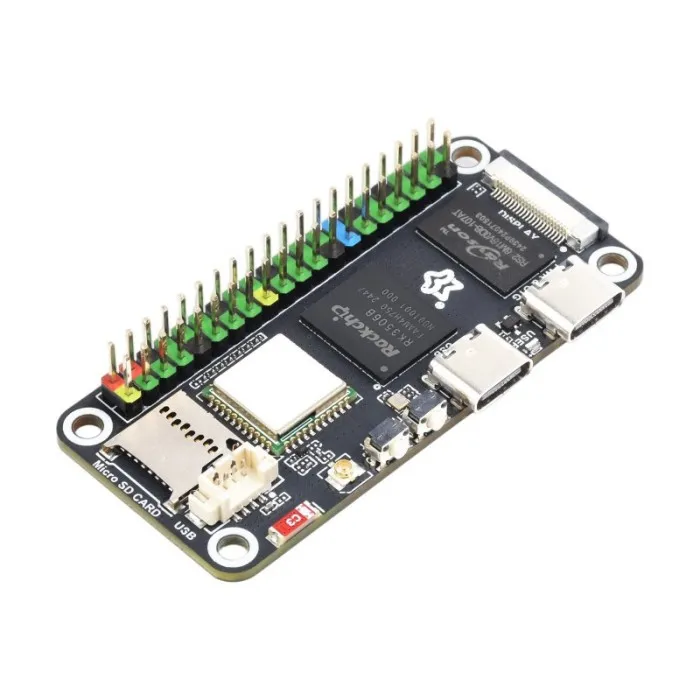

Waveshare Luckfox Lyra Zero W Micro Linux Development Board on kompakti Linux-kehityskortti, joka perustuu Rockchip RK3506B -alustaan ja on suunniteltu sulautettuun Linux-ohjaukseen, älykotiin, teolliseen IoT:hen, näyttöohjattuihin laitteisiin ja langattomiin reunasovelluksiin. Tämä Luckfox Lyra Zero W -kortti yhdistää kolmiytimisen Cortex-A7:n, ARM Cortex-M0:n, sisäisen langattoman yhteyden, MIPI DSI:n, joustavan Rockchip Matrix IO:n ja käytännölliset laajennusliitännät nopeaan kehitykseen.
Tämä mikro Linux -kehityskortti sopii kehittäjille, jotka tarvitsevat kompaktin langattoman Linux-alustan HMI-laitteisiin, teollisuuden ohjaukseen, IoT-portteihin, kosketusnäyttöprojekteihin ja räätälöityihin sulautettuihin järjestelmiin. Se yhdistää 512 Mt DDR3L, 256 Mt SPI NAND FLASH, Wi-Fi 6, Bluetooth 5.2 / BLE, USB OTG, USB HOST ja MIPI DSI 2-kaistaisen näyttöliitännän pieneen kokoon.
Ominaisuudet
- Rockchip RK3506B moniytiminen heterogeeninen SoC, jossa kolmiytiminen Arm Cortex-A7 ja Arm Cortex-M0.
- 512 Mt DDR3L sisäinen muisti kompakteille Linux-kuormille.
- 256 Mt SPI NAND FLASH oletustallennus.
- 2,4 GHz Wi-Fi 6 ja Bluetooth 5.2 / BLE sisäinen langaton moduuli.
- MIPI DSI 2-kaistainen liitäntä sulautettuihin näyttösovelluksiin.
- Rockchip Matrix IO tukee jopa 98 monitoimintoa joustavalla signaalien allokoinnilla.
- 28 GPIO-nastaa PWM-, UART-, I2C-, SPI- ja I2S-tyyppiseen laajennukseen.
- USB-C OTG ja USB HOST -toiminnot oheislaitteille ja kehitystehtäviin.
- TF-korttipaikka tallennuksen laajennukseen.
- Integroitu äänituki toisto- ja tallennusprojekteihin.
Tekniset tiedot
| Malli | Luckfox Lyra Zero W |
|---|---|
| Suoritin | Kolmiytiminen Arm Cortex-A7 1,2 GHz + Arm Cortex-M0 |
| Piiri | RK3506B |
| Muisti | 512 Mt DDR3L |
| Tallennus | 256 Mt SPI NAND FLASH |
| Langaton | 2,4 GHz Wi-Fi 6, Bluetooth 5.2 / BLE |
| Näyttöliitäntä | MIPI DSI 2-kaistainen |
| GPIO | 28 Rockchip Matrix IO -nastaa |
| USB | 1 × USB OTG 2.0, 2 × USB HOST 2.0 HUBin kautta |
| Laajennus | 40-nastainen GPIO-liitin, TF-korttipaikka, MX1.25 USB HOST -liitin |
| Langaton antenni | Sisäinen antenni ja ulkoisen antennin vaihto tuki |
| Järjestelmän tyyli | Linux-mikrokehitysalusta |
Sovellukset
- Älykodin ohjaimet ja yhdistetyt näyttöpäätteet.
- Teollinen ohjaus ja kevyet langattomat Linux-solmut.
- Sulautetut HMI-projektit, jotka käyttävät MIPI DSI -liitäntää.
- IoT-viestintälaitteet, joissa on Wi-Fi- ja Bluetooth-yhteydet.
- Räätälöidyt Linux-ohjausjärjestelmät, jotka käyttävät Matrix IO:ta ja GPIO-laajennusta.
- Kompaktit multimedia- tai äänilaitteet, jotka vaativat joustavia sulautettuja liitäntöjä.
Tuotelista
- Luckfox Lyra Zero W × 1
Muu sisältö

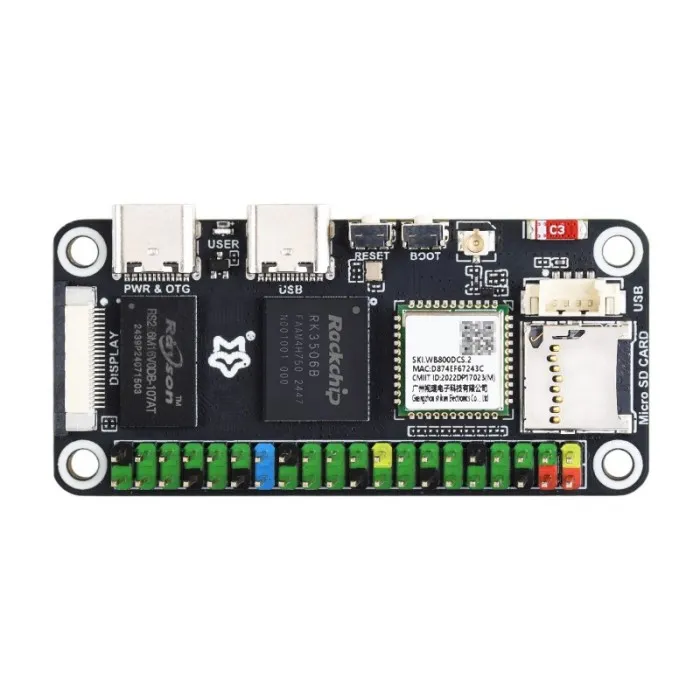

Helpompi kehittää on yksi tämän kortin päävahvuuksista. Se integroi TF-korttipaikan, DSI-liitännän, USB-C HOST -portin ja MX1.25 USB HOST -liittimen kompaktissa asettelussa.
Wi-Fi 6 ja Bluetooth 5.2 tarjoavat kortille vahvan langattoman yhteyden, kun taas antennin vaihto tukee erilaisia käyttötarpeita.
MIPI DSI 2-kaista auttaa korttia ohjaamaan suuria näyttöjä kompakteissa näyttöprojekteissa, ja Rockchip Matrix IO mahdollistaa erittäin joustavan nastojen multiplexauksen.

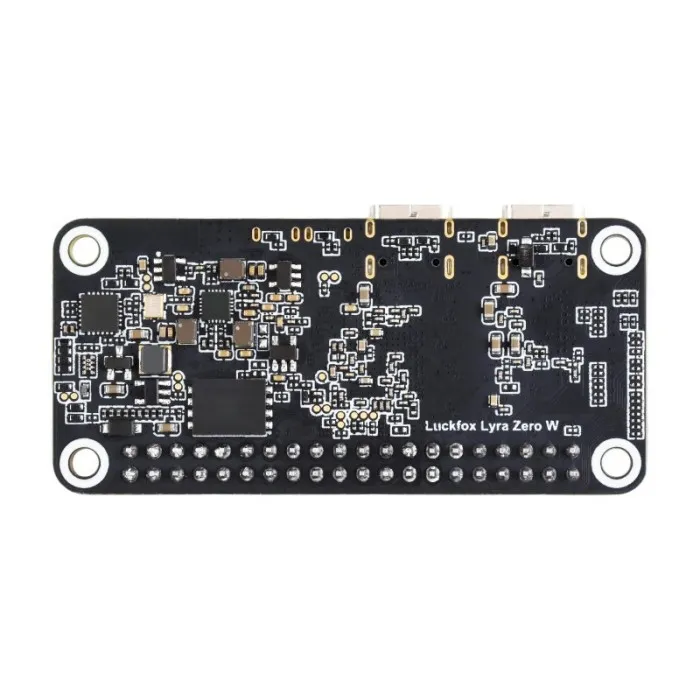

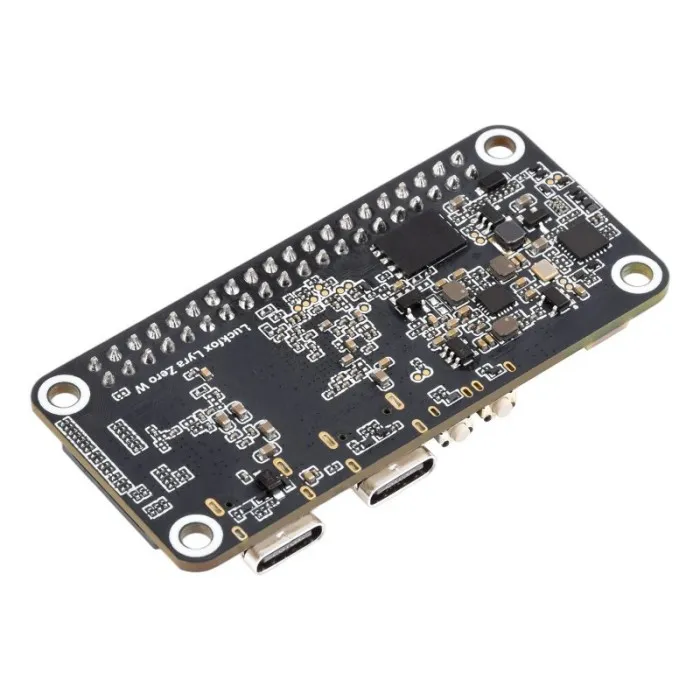

Nastamäärittely ja kortin sisältö ovat myös tärkeitä laitteiston integroinnissa ja oheislaitteiden laajennuksessa.
Voit myös tutustua OpenELAB-artikkeleihin Waveshare-ekosysteemi ja laitteen perusasetukset liittyvän sulautetun kehityksen kontekstissa.
Resurssit
- Luckfox Lyra Zero W wiki
- Luckfox-dokumentaatiokeskus
- Luckfox virallinen dokumentaatioportaali
- Luckfox Lyra GitHub-repositorio
- Waveshare-dokumentaatiokeskus
FAQ
Q: Minkä prosessoriarkkitehtuurin Luckfox Lyra Zero W käyttää?
A: Se käyttää Rockchip RK3506B:tä,
