Kuvaus

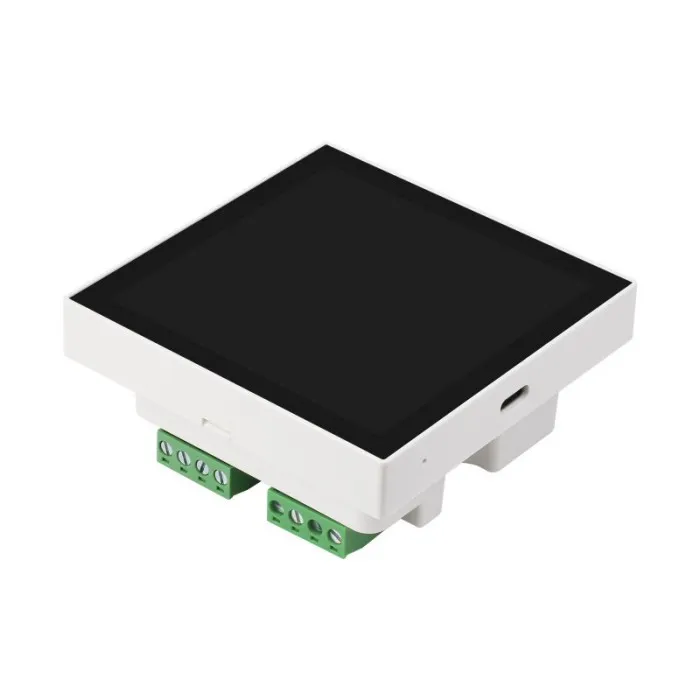

Waveshare Luckfox Core1106 Smart 86 Box -langaton kehityskortti on älykäs 86-laatikon tyylinen upotettu ohjauspaneeli, joka on suunniteltu älykodin päätelaitteisiin, teollisuuden IoT-ohjaukseen, tilannepohjaiseen automaatioon ja seinäasennettaviin ihmisen ja koneen käyttöliittymiin. Tämä SKU vastaa RV1106G2-varianttia Luckfox-Pico-86-Panel-sarjasta, yhdistäen 4-tuumaisen 720 × 720 IPS-kosketusnäytön, RS485, kaksoisreleet, 100M Ethernetin, äänituen ja laajajännitteisen virtasyötön standardissa 86-laatikon asennusmuodossa.
Tämä RV1106G2-versio on suunniteltu upotettuihin ohjauksiin ja AIoT-paneelisovelluksiin, jotka tarvitsevat paikallista vuorovaikutusta, teollisuusviestintää, relekytkentää ja joustavaa toissijaista kehitystä. Se sopii älykkäisiin kytkinpaneeleihin, tilannepohjaiseen huoneohjaukseen, teollisuuslaitteisiin ja räätälöityihin seinäasennettaviin Linux-kosketuskäyttöliittymiin.
Ominaisuudet
- Rockchip RV1106G2 -prosessori Cortex-A7 1,2 GHz -arkkitehtuurilla.
- 0,5 TOPS NPU tuki INT4 / INT8 / INT16 sekatoiminnoille.
- 4-tuumainen IPS-kosketusnäyttö resoluutiolla 720 × 720.
- 5-pisteen kapasitiivinen kosketus käyttäen GT911-kosketuspiiriä.
- 2-kanavainen rele optoeristyksellä luotettavaan kytkentäohjaukseen.
- RS485-liitäntä virtakatkoksella, digitaalieristyksellä ja suojasuunnittelulla.
- 10/100M Ethernet langalliseen verkkoviestintään.
- Laaja DC-tulojännitealue 6V – 30V helpompaan integrointiin ohjausjärjestelmissä.
- Sisäinen mikrofoni- ja kaiutinliitäntä äänivuorovaikutukseen.
- Standardi 86-laatikon rakenne upotettuun seinäasennukseen.
Tekniset tiedot
| Versio | RV1106G2 |
|---|---|
| Suoritin | Cortex-A7 1,2 GHz |
| NPU | 0,5 TOPS, INT4 / INT8 / INT16 |
| VEPU | H.264 / H.265 |
| ISP | Max 5M @ 30fps |
| Muisti | 128 Mt DDR3L |
| Tallennus | 8 GB eMMC |
| Ethernet | 10/100M PHY |
| Ääni | SMT-mikrofoni + MX1.25 mikrofoniliitäntä |
| USB | 1 × USB-laite |
| RTC | Paristokotelo |
| Rele | 2 × NO / Yhteinen |
| RS485 | 1 × RS485 |
| Virtasyöttö | DC 6V – 30V |
| Näyttö | 4-tuumainen IPS-kosketusnäyttö, 720 × 720 |
| Kosketustyyppi | Kapasitiivinen 5-pisteen, GT911 |
| Kirkkaus | 400 cd/m² |
| Kontrastisuhde | 1000:1 |
| Katselukulma | 170° |
| Ulkomitat | 84.0 × 84.0 mm |
Sovellukset
- Älykodin seinäpaneelit kohtausohjaukseen ja huoneautomaatioon.
- Ihmisen ja koneen käyttöliittymät teollisuus- ja rakennusjärjestelmiin.
- Älykkäät kytkinliittimet, joissa integroitu kosketuskäyttöliittymä ja relelähtöjä.
- Teolliset IoT-ohjaussolmut, joissa on RS485- ja Ethernet-yhteydet.
- Seinäasennettavat Linux-ohjauspaneelit räätälöityihin tilannekohtaisiin käyttöliittymiin.
- Upotetut automaatioprojektit, jotka vaativat paikallisen näytön, äänen ja ohjauslähtöjä.
Tuotelista
- Luckfox-Pico-86-paneeli × 1
Muu sisältö

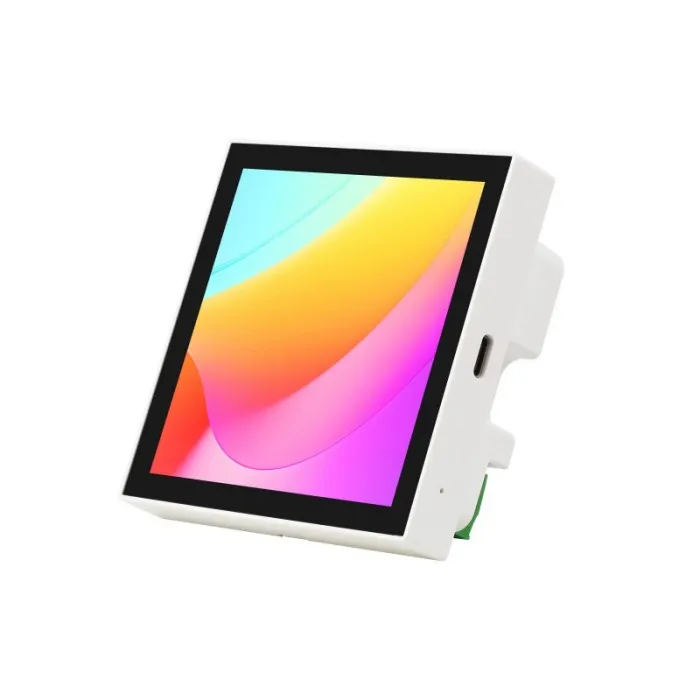

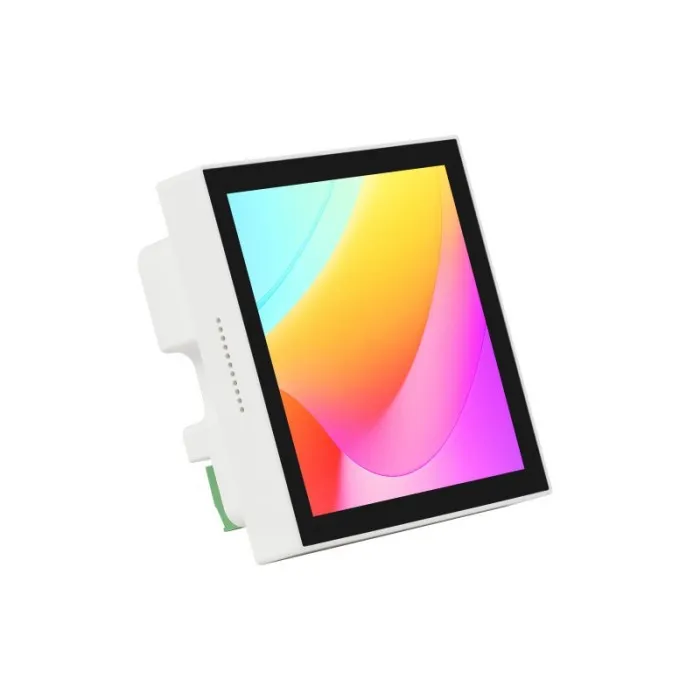

Näyttö- ja kosketusominaisuudet ovat tämän tuotteen tärkeitä osia. Laitteistossa on 4-tuumainen IPS-näyttö, jossa on 170° katselukulma ja 5-pisteen kapasitiivinen kosketus nopeaan seinäpaneelin vuorovaikutukseen.

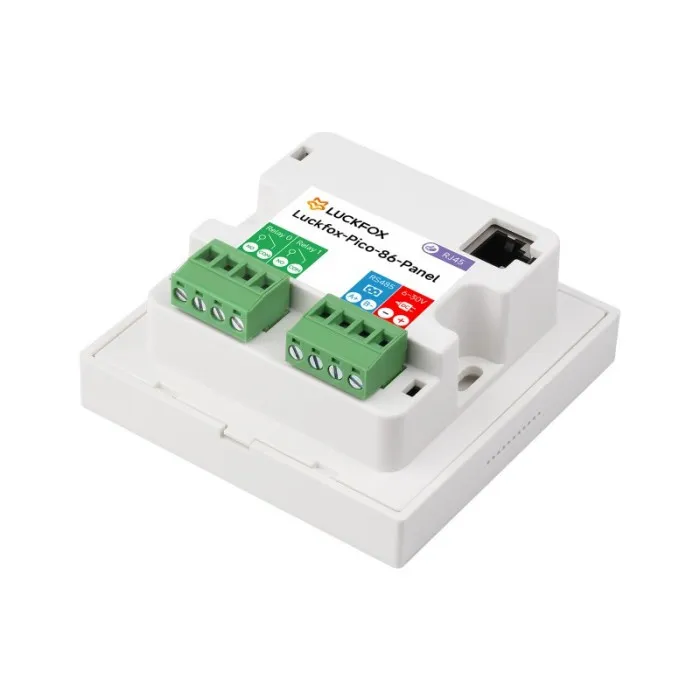

Ohjausliitännät sisältävät laitteistossa äänen, RS485:n, relelähtöjä ja Ethernetin täydellisempää paikallista ja verkotettua ohjausta varten.

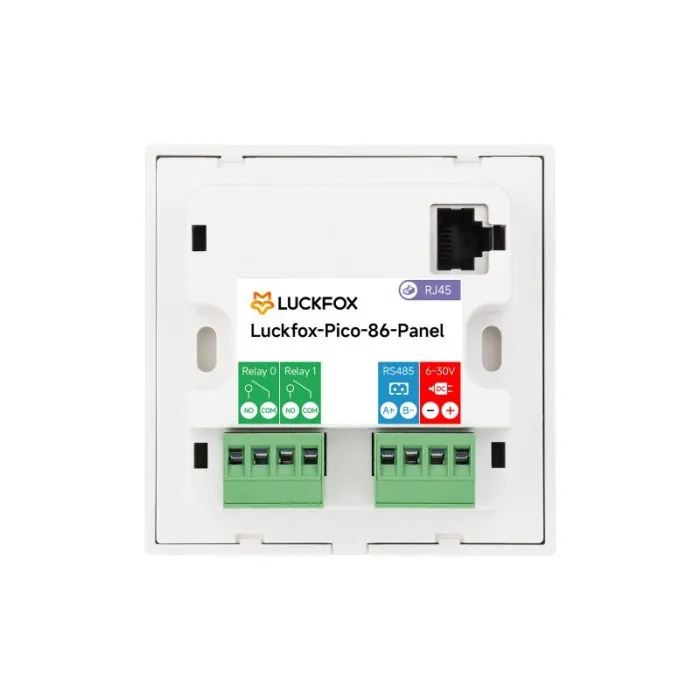

Asennus noudattaa standardia 86-kotelorakennetta. Takakotelon syvyydeksi suositellaan vähintään 33 mm, ja Ethernet-portin käytössä vähintään 35 mm. Jos käytetään 33–35 mm koteloa, suositellaan lyhytrunkoista RJ45-liitinkaapelia.
Mitä laitteessa on on myös hyödyllistä kehityksen ja integroinnin suunnittelussa.
Voit myös tutustua OpenELAB-artikkeleihin Waveshare-ekosysteemi ja upotettujen laitteiden perusasetukset liittyvän projektikontekstin vuoksi.
