Laitesuojelu: Laitteen pitkäikäisyyden varmistamiseksi, älä kytke kuumana muita laitteita kuin USB ja HDMI oheislaitteet.
-
Päivitys & Virta: Integroitu Type-C liitäntä toimii USB SLAVE molemmille päivityskuvat ja laitteen virransyöttö.
-

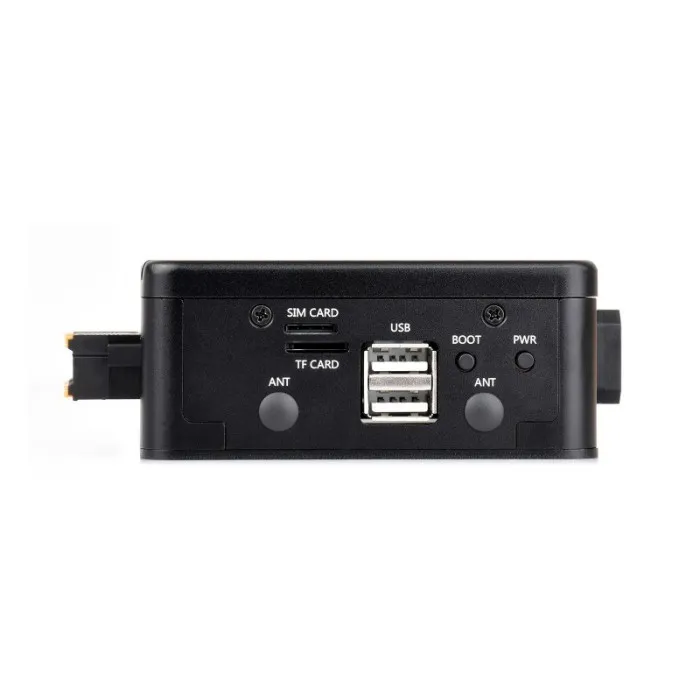

Integroitu käynnistyksen hallinta: Sisältää sisäänrakennetun BOOT-painike. Siirtyäksesi päivitystila, pidä painiketta painettuna ennen virran kytkemistä ja yhdistä tietokoneeseen Type-C.
-
Päivityksen vakaus: Kun suoritat laiteohjelmistopäivityksiä Type-C, älä kytke muita laitteita estämään riittämätön virtalähde ja tunnistusvirheet.
Korkean suorituskyvyn laajennettavuus
-
USB-keskittimen virta: Sisältää kaksi sisäänrakennettua USB-porttiryhmää (1x USB 3.2 Gen1 + 3x USB 2.0 portit), toimittaen yhteensä enimmäisvirran 2A per ryhmä.
-
Tallennus & AI-tuki: Sisältää sisäänrakennetun M.2 M KEY liitäntä, täysin tukien NVMe SSD -protokollat tai PCIe-protokollan AI-moduulit.
-
Langaton viestintä: Varustettu sisäänrakennetulla M.2 B KEY liitäntä saumattomaan integrointiin 4G/5G viestintämoduulit.
-
Teollisuusprotokollat: Saatavilla valinnaisissa kokoonpanoissa: 2x RS485 + 2x RS232 tai 4x RS485. Sisältää 1x CAN väylä tukien 1 Mbps tiedonsiirtonopeus.
Edistynyt multimedia & I/O
-
Näyttöominaisuudet: Tukee kolmen näytön näyttö. Kanssa MIPI DSI -ajuri käytössä, oletusyhteydet säilyvät myös ilman näyttöä, tukien jaetun näytön tila (järjestelmäversion mukaan).
-
Ääni & Palaute: Sisältää 3,5 mm kuulokeliitin (sisältäen mikrofonituki), mikrofoni PH2.0 kaiutinliitin, ja yksi ohjattava summeri.
-
GPIO & Turvallisuus: Ominaisuudet 2x digitaaliset lähdöt, 2x digitaaliset tulot, ja sisäänrakennetun EEPROM yhdessä salauksen purkupiiri tietoturvaa varten.

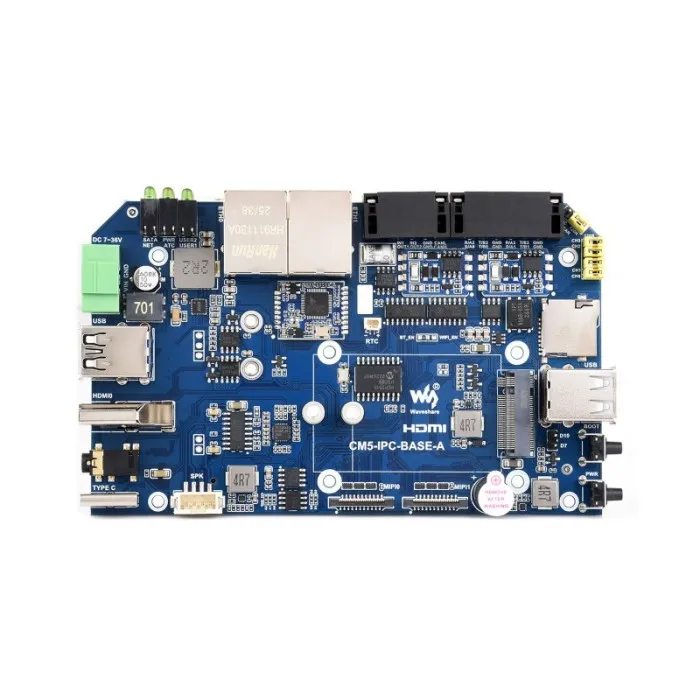

Kaksois-Ethernet teollisuustietokone
perustuu Raspberry Pi CM5:een
Suunniteltu Raspberry Pi Compute Module 5:lle
* Raspberry Pi CM5 ei sisälly.
Versiovaihtoehdot
IPCBOX-CM5-A
Kaksois-Ethernet-portit, sisäänrakennetut 4 × RS485 -liitännät
IPCBOX-CM5-B
Kaksois-Ethernet-portit, sisäänrakennetut 2 × RS485 + 2 × RS232 -liitännät

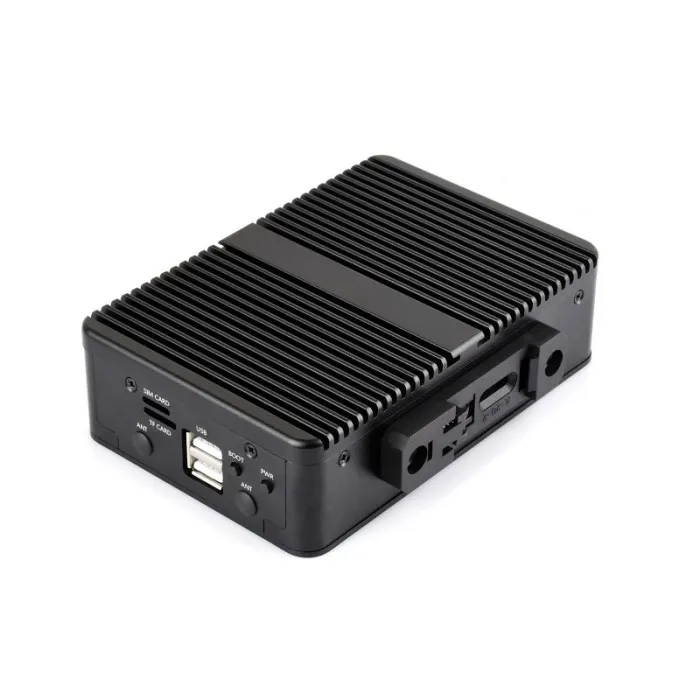

Kaikki versiot sisältävät alumiiniseoskotelon ja virtalähdesovittimen,
katso yksityiskohtainen osaluettelo pakkauksen sisällöstä.
Tekniset tiedot
| CM5-kanta | Sopii kaikille Compute Module 5 -versioille |
|---|---|
| Verkko | 1000M Ethernet RJ45 -portti × 1 2500M Ethernet RJ45 -portti × 1 |
| USB | USB 3.2 Gen1 -portti × 1 |
| USB 2.0 -portti × 3 | |
| Video | HDMI-liitäntä × 1, tukee 4K-näyttöä |
| M.2 | M.2 M KEY (PCIe Gen2/3 × 1, 2230 / 2242) |
| M.2 B KEY, tukee 4G / 5G kommunikaatiomoduulin liittämistä | |
| Tallennus | TF-korttipaikka Compute Module 5 Lite (ilman eMMC) -versioille |
| Sarjaliitäntä | Vaihtoehdot 2 × RS485 + 2 × RS232 -versiolle tai 4 × RS485 -versiolle |
| 1 × CAN, jopa 1 Mbps tiedonsiirtonopeudella | |
| Digitaalinen tulo/ulos | 2 × digitaaliset ulostulot + 2 × digitaaliset tulot |
| Ääni | 3,5 mm ääni-liitin (mikrofonituki), PH2.0 kaiutinliitin |
| Tuuletinliitin | 5V, 4-nastainen JST-SH PWM-tuuletinliitin |
| Summeri | 1-kanavainen ohjattava summeri |
| Muut | Sisäinen EEPROM ja salauspiiri |

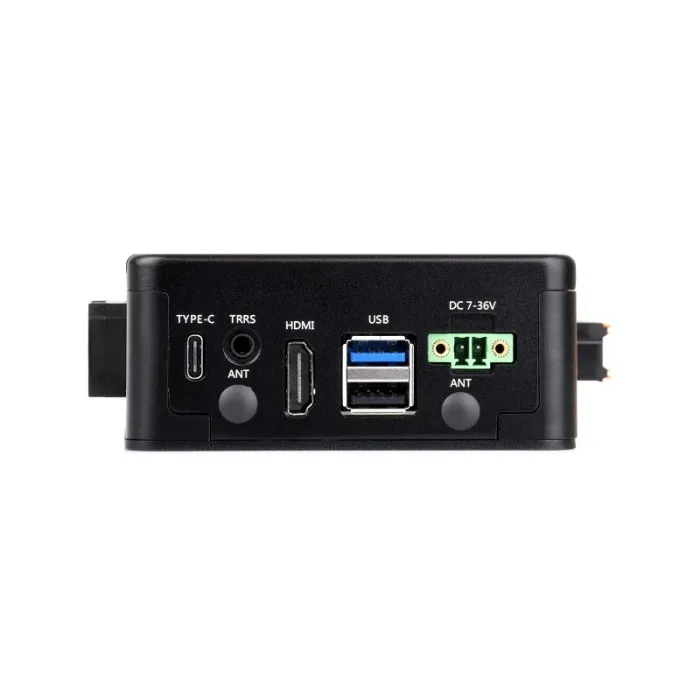

| Virtasyöttö | 7V ~ 36V laajavirtainen ruuviliitin, 5V 5A Type-C -portti |
| Mitat | 136,00 × 92,00 × 39,50 (mm) |
Erot
| CM5-peruskortti | Liitäntöjen määrä ja tekniset tiedot | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit ETH |
40PIN GPIO |
PCIe | USB① | MIPI | HDMI | RTC | Tuuletin Liitin② |
Virta Tulo |
Ominaisuudet | |
| NANO A | √ | 3.0×1 | ×2 | SH1.0 | √ | 5V | CM5-kokoinen | ||||
| NANO B | ×1 | √ | 16-nastainen PCIe | 3.0×1 | ×2 | √ | SH1.0 | √ | 5V | CM5-kokoinen | |
| mini peruskortti A | ×1 | √ | 16-nastainen PCIe | 3.0×2 2.0×2 |
×2</td
