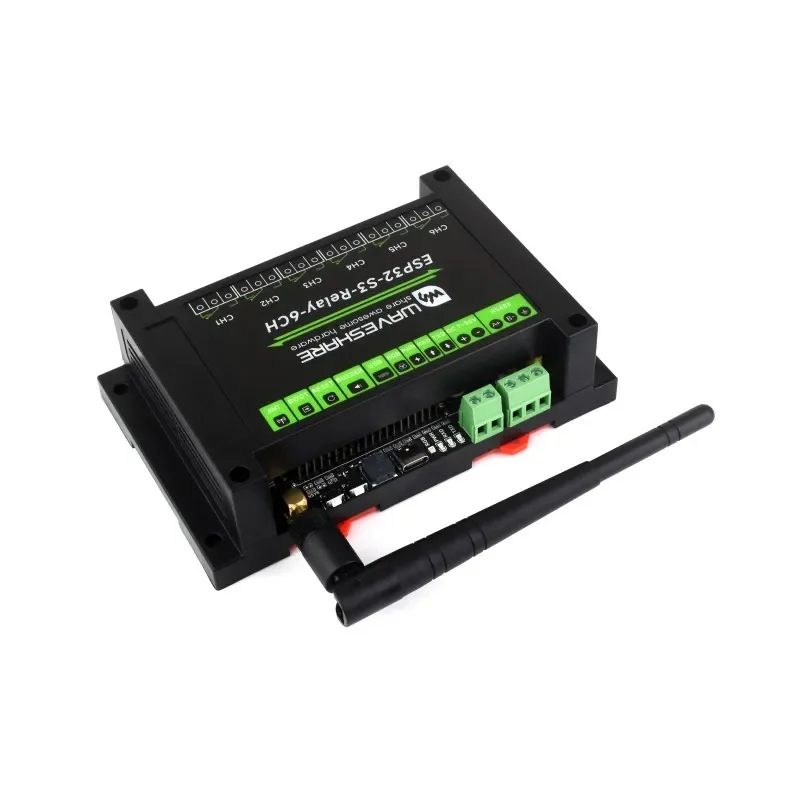

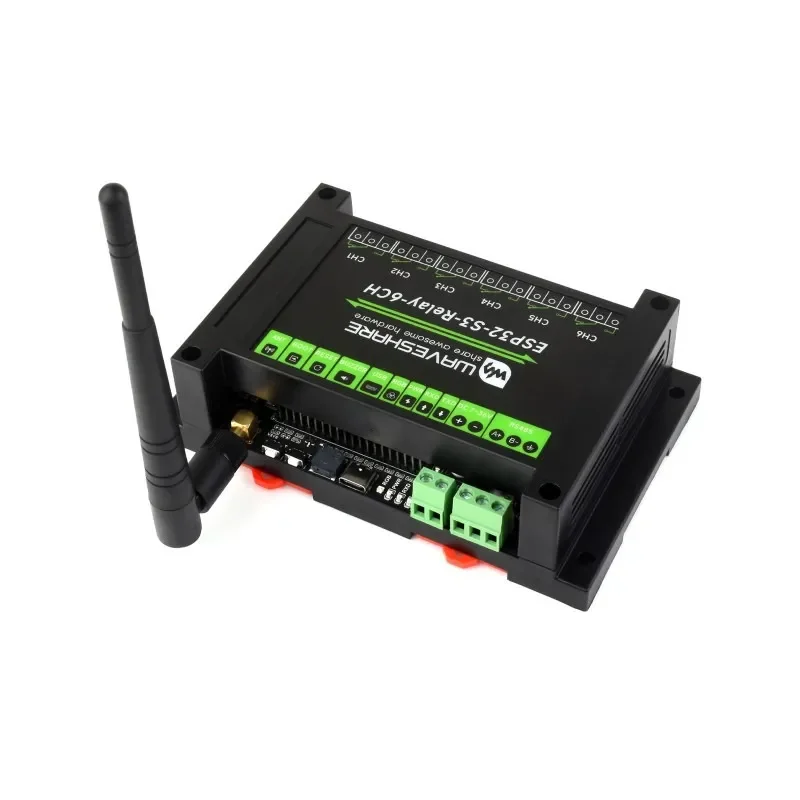

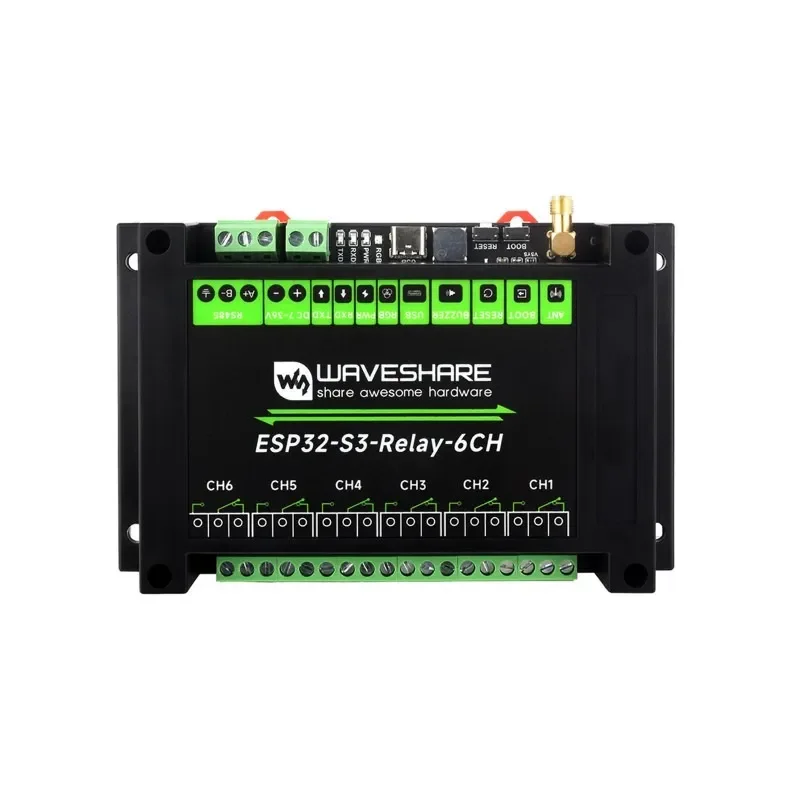

Waveshare ESP32-S3 Rele 6CH on yksi teollisuustason rele ohjaus piirilevy suunniteltu -lle IoT, automaatio, ja älykäs koti sovellukset. Virtalähde tekijä se ESP32-S3 kaksoisydin prosessori, se tukee Wi-Fi, Bluetooth LE, ja yksi sisäänrakennettu eristetty RS485 liitäntä -lle luotettava viestintä mukaan Modbus laitteet. Se piirilevy integroi kuusi korkealaatuiset releet (≤10A 250VAC / 30VDC) mukaan optokopleri ja digitaalinen eristys, varmistaminen turvallinen ja vakaa käyttö jopa sisällä vaativat ympäristöt. A 40-nastainen Pico HAT yhteensopiva liitin mahdollistaa laajennus mukaan moduulit sellaiset kuten RTC, CAN, RS232, tai LoRa, samalla kun se kiskokiinnitteinen ABS-muovi kotelo tarjoaa turvallinen asennus. Kanssa laaja jännite tulo (7–36V), USB Type-C -lle ohjelmointi, ja sisäänrakennettu merkkivalot, tämä moduuli tarjoaa yksi joustava ja luotettava ratkaisu -lle teollisuus ja AIoT projektit.
Tärkeimmät ominaisuudet
-
Tehokas MCU — ESP32-S3, Xtensa® 32-bittinen LX7 kaksoisydin 240 MHz:llä, tekoälylaskentakyvyillä ja salauksella.
-
Langaton ja langallinen yhteys — Integroitu 2,4 GHz Wi-Fi + Bluetooth 5 LE; sisäänrakennettu eristetty RS485-portti.
-
6 laadukasta relettä — Kontaktin nimellisarvo ≤ 10 A 250 VAC / 30 V DC; suora ohjaus korkeajännitelaitteille tai DC-kuormille.
-
Teollisuustason eristys — Virtalähteen eristys, optokopleri- ja digitaalinen signaalieristys parannetun turvallisuuden takaamiseksi.
-
Pico HAT -laajennus — 40-nastainen liitin yhteensopiva Raspberry Pi Pico HAT -lisäkkeiden kanssa (lisää RTC, CAN, RS232, LoRa, anturit jne.).
-
Kestävä suojaus — TVS-diodit, ylijännitesuojaus, ESD-suojaus ja sisäänrakennettu sovitusvastus (käytettävissä hyppylähettimellä).
-
Käyttäjän merkkivalot — RGB-LED, virtamerkkivalo, RS485 TX/RX LEDit ja sisäänrakennettu summeri tilapalautteeseen.
-
Joustava virtatulo — USB-C tai 7–36 V DC ruuviliittimen kautta; sisäänrakennettu eristetty virtalähtö RS485-laitteille.
-

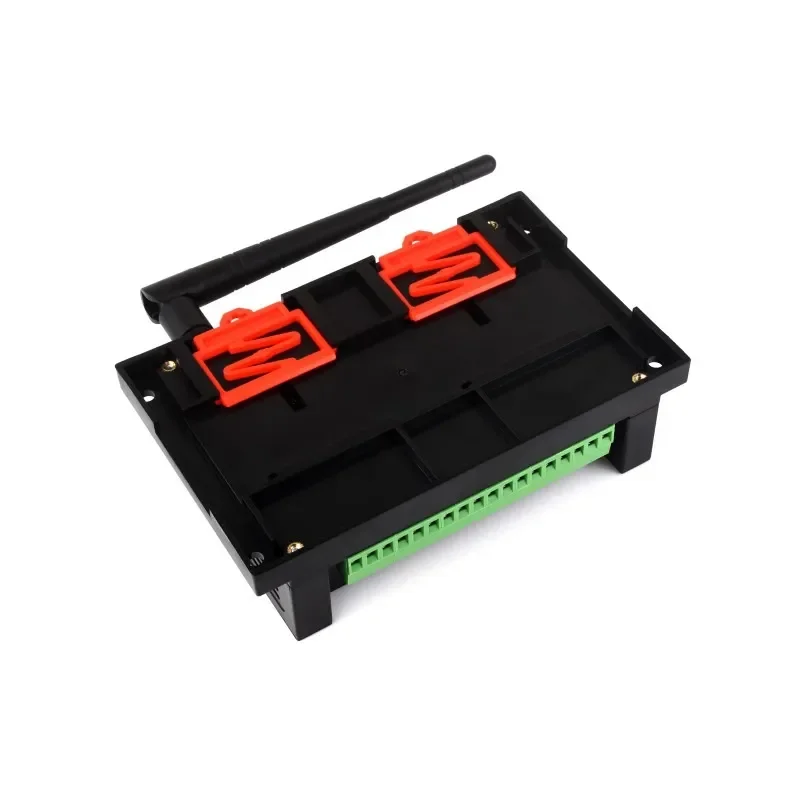

Kompakti DIN-kiskokotelo — ABS-kuori turvalliseen ja helppoon asennukseen.
Tekniset tiedot
| Mikrokontrolleri | ESP32-S3 (Oletusmoduuli: ESP32-S3-WROOM-1U-N16, räätälöitävissä muille moduuleille) | |
|---|---|---|
| Langaton viestintä | 2,4 GHz WiFi (802.11 b/g/n), Bluetooth 5, BLE | |
| USB | Liitin | USB Type-C |
| Virtalähde | 5V | |
| Toiminnot | Virtalähde, USB-yhteys, laiteohjelmiston lataus jne. | |
| ERISTETTY RS485 | Liitin | Ruuviliitin |
| Suuntaohjaus | Laitteiston automaattiohjaus | |
| Suojaus | TVS-diodi, ylijännitesuoja & ESD-suojaus | |
| Vastus | Sisäänrakennettu varattu 120R sovitusvastus, oletuksena NC, otetaan käyttöön hyppylähettimellä | |
| Laajennettu liitäntä | Sisäänrakennettu 40-nastainen liitin, yhteensopiva joidenkin Raspberry Pi Pico HAT -lisäkkeiden kanssa, helppo laajentaa muihin toimintoihin kuten RTC / CAN / RS232 / LoRa / anturit jne. | |
| Rele | Kontaktin nimellisarvo | ≤10A 250VAC/30VDC |
| Relekanavat | 6 | |
| Kontaktimuoto | 1NO 1NC | |
| Eristys | Optokoplerin eristys | |
| LED-merkkivalot | RGB | RGB-värillinen LED, tukee ohjelmoitavaa ohjausta näyttövärille |
| PWR | Punainen virtamerkkivalo, syttyy kun USB-yhteys on ja jännite havaittu | |
| TXD | Vihreä TX-merkkivalo, syttyy kun RS485-portti lähettää dataa | |
| RXD | Sininen RX-merkkivalo, syttyy kun laitteen portti lähettää dataa takaisin | |
| virtalähteen ruuviliitin | Jännitealue | 7~36V |
| Ulkonäkö | Kotelo | Kiskokiinnitteinen ABS-suojakuori |
| Mitat | 145 × 90 × 40mm |
Osaluettelo
- ESP32-S3-Relay-6CH x1
- 2,4G 4DB SMA-antenni x1
- Ruuvimeisseli x1
Sisäinen moninkertainen eristys- ja suojapiiri
Moninkertaiset suojaukset, turvallisempi ja luotettavampi
Laadukkaat 6-kanavaiset releet, tukee RS485- ja Bluetooth / WiFi-etäohjausta
Sisäisen releen kosketinluokitus jopa 10A 250VAC/30VDC
Suora ohjaus 220VAC kodinkoneille tai alle 30VDC laitteille
Sisäinen Pico HAT -yhteensopiva liitäntä ja RS485-liitäntä helppoon laajennukseen
Sisäinen eristetty RS485-liitäntä, liitettäväksi erilaisiin RS485 Modbus -teo
