Seeed Studio XIAO ESP32S3 & Wio-SX1262 -sarja Meshtasticille on kompakti LoRa-kehityspaketti, joka perustuu XIAO ESP32S3 ja Wio-SX1262 -moduuleihin. Viralliset Seeed-materiaalit esittelevät tämän sarjan valmiina alustana Meshtasticille, ja se tukee myös LoRaWAN-solmua ja yksikanavaista LoRaWAN-porttia.
Sarja yhdistää LoRa, 2.4GHz Wi-Fi ja BLE 5.0 erittäin pieneen kokoon, tehden siitä erinomaisen kannettaviin mesh-solmuihin, kenttäviestintään, anturien integrointiin ja vähävirtaiseen langattomaan prototyyppaukseen. Se on esiasennettu Meshtastic-työnkulkuihin, ja laiteohjelmiston voi päivittää virallisen Meshtastic Web Flasherin kautta.
Ominaisuudet
- Meshtastic-valmis sarja virallisen Seeed-dokumentaation pohjalta, valmis kompakteihin mesh-viestintäprojekteihin
- Kolmoislangaton yhteysLoRa 862-930MHz, 2.4GHz Wi-Fi ja BLE 5.0 -yhteyksillä
- XIAO-kokoluokka kompaktilla koolla noin 21 x 17.8mm tilaa vaativiin ja kannettaviin ratkaisuihin
- ESP32-S3R8 kaksiydin-MCU jopa 240MHz kellotaajuudella
- Semtech SX1262 pohjainen LoRa-suunnittelu pitkän kantaman vähävirtaiseen viestintään
- Akun lataus ja virranhallinta sisäänrakennetun USB Type-C- ja akku-liitännän kautta
- Kehittäjäystävälliset rajapinnat kuten UART, IIC, IIS, SPI, GPIO, ADC, LEDit, reset- ja boot-ohjaukset
- Laajennettava ekosysteemituki XIAO-laajennuskorttien, Grove-moduulien, GNSS-lisäosien ja Seeedin aiheeseen liittyvien opetusmateriaalien kautta
Tekniset tiedot
| Ominaisuus | Yksityiskohdat |
|---|---|
| Brändi | Seeed Studio |
| Tuote | XIAO ESP32S3 & Wio-SX1262 -sarja Meshtasticille |
| Mikrokontrolleri | ESP32-S3R8, Xtensa LX7 kaksiydin, 32-bittinen, jopa 240 MHz |
| LoRa | Semtech SX1262, 862-930MHz |
| BLE | Bluetooth 5.0, Bluetooth mesh |
| Wi-Fi | 2.4GHz Wi-Fi -alijärjestelmä |
| Rajapinta (ESP32S3) | 1x UART, 1x IIC, 1x IIS, 1x SPI SX1262:lle, 11x GPIO, 9x ADC, 1x käyttäjän LED, 1x lataus-LED, 1x reset-nappi, 1x boot-nappi |
| Rajapinta (Wio-SX1262) | 1x käyttäjänappi, 1x SPI ESP32S3:lle |
| Teho | Type-C 5V tulo, BAT 4.2V tulo, 100mA latausvirta |
| Käyttölämpötila | -40 °C – 65 °C |
| Mitat | 21 x 17.8mm |
Sovellukset
- Meshtastic kannettavat solmut ja reitittimet verkon ulkopuoliseen viestintään
- LoRaWAN-anturisolmut langattomaan tiedonkeruuseen ja nopeaan prototyyppien tekoon
- Yksikanavaiset LoRaWAN-porttiprojektit oppimiseen ja kevyisiin verkkokokeiluihin
- GNSS-toiminnallinen seuranta yhteensopivien XIAO-lisämoduulien kanssa
- Grove- ja XIAO-laajennusprojektit ympäristön mittaamiseen, telemetriaan ja kenttäkäyttöön

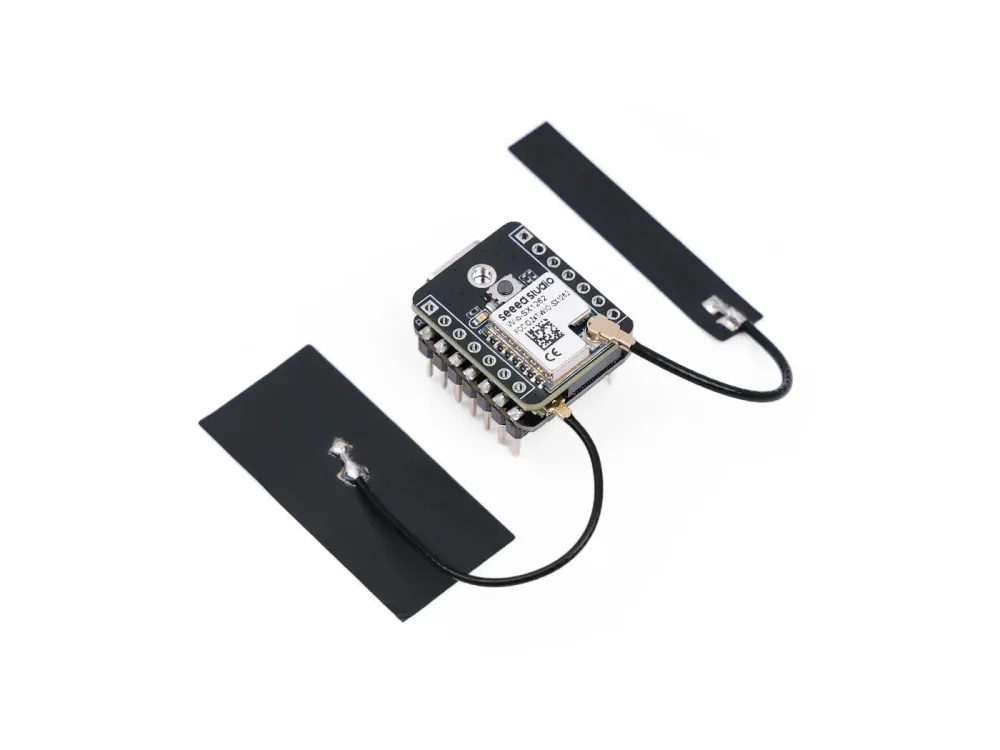

Pakkaussisältö

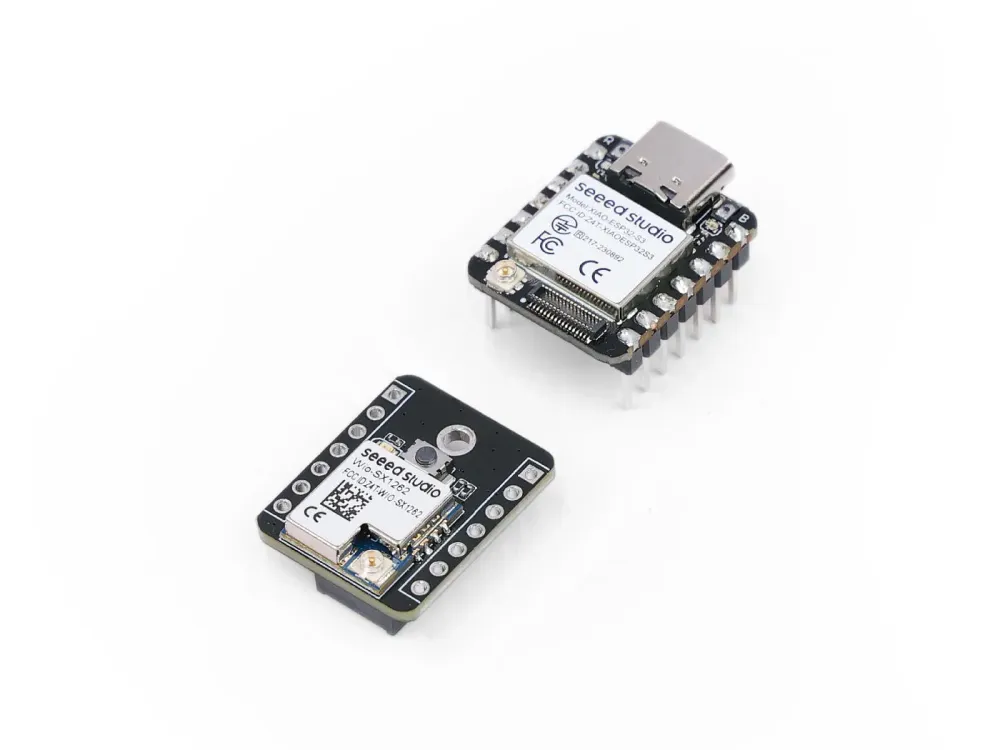

- XIAO ESP32S3 x1
- Wio-SX1262-laajennuslevy x1
- Wi-Fi-antenni x1
- LoRa-antenni x1

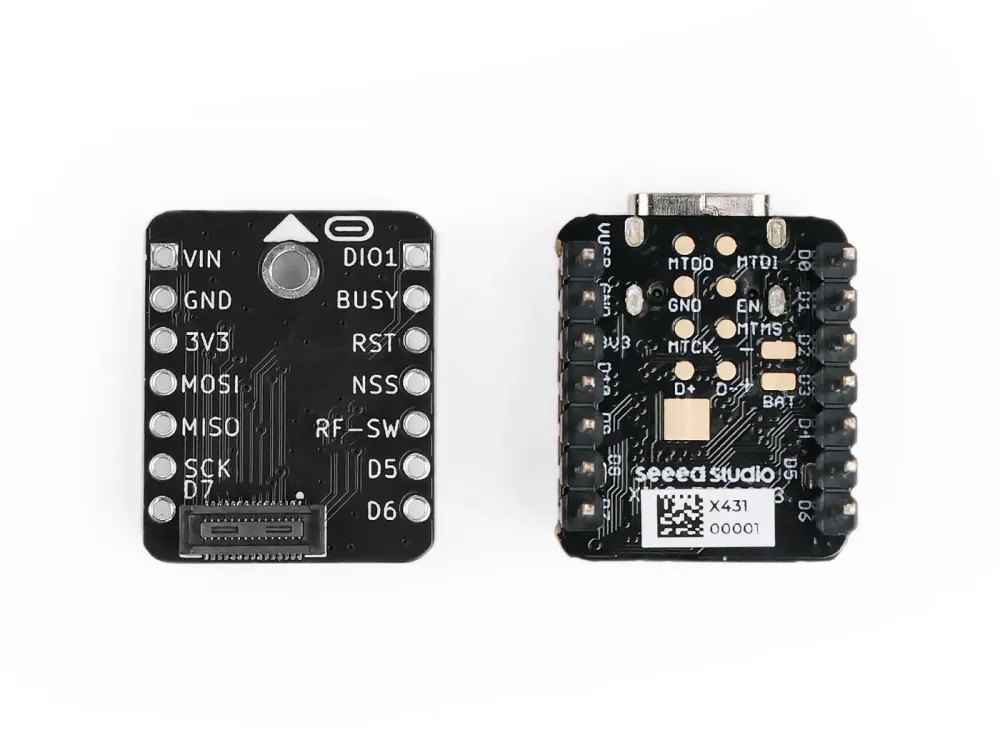

Laitteiston yleiskatsaus
Muu sisältö
Tämä sarja on osa laajempaa Seeed-ekosysteemiä Meshtasticille ja LoRalle kokeilua varten. Seeed tarjoaa viralliset oppaat sarjan esittelyyn, Meshtasticin käyttöönottoon, 4-kerroksiseen sandwich-rakenteeseen Meshtasticille ja Meshtastic-verkonvalvontaan.
Resurssit
- XIAO ESP32S3 & Wio-SX1262 -sarjan esittely
- Aloita Meshtasticin käyttö XIAO ESP32S3 & Wio-SX1262 -sarjalla
- 4-kerroksinen sandwich-sarja Meshtasticille
- Meshtastic-verkonvalvonta
- Piirikaavio Wio-SX1262 XIAO:lle
- Wio-SX1262-moduulin tekniset tiedot
- Wio-SX1262 XIAO:lle 3D-tiedosto
Usein kysytyt kysymykset
Onko tämä sarja sopiva Meshtasticiin?
Kyllä. Seeed esittelee tämän sarjan virallisesti valmiina alustana Meshtasticille, ja sen voi ohjelmoida tai päivittää virallisen Meshtastic Web Flasherin kautta.
Voiko tätä sarjaa käyttää LoRaWAN-projekteihin?
Kyllä. Viralliset Seeed-materiaalit kuvaavat sen tukevan sekä LoRaWAN-solmua että yksikanavaista LoRaWAN-porttia.
