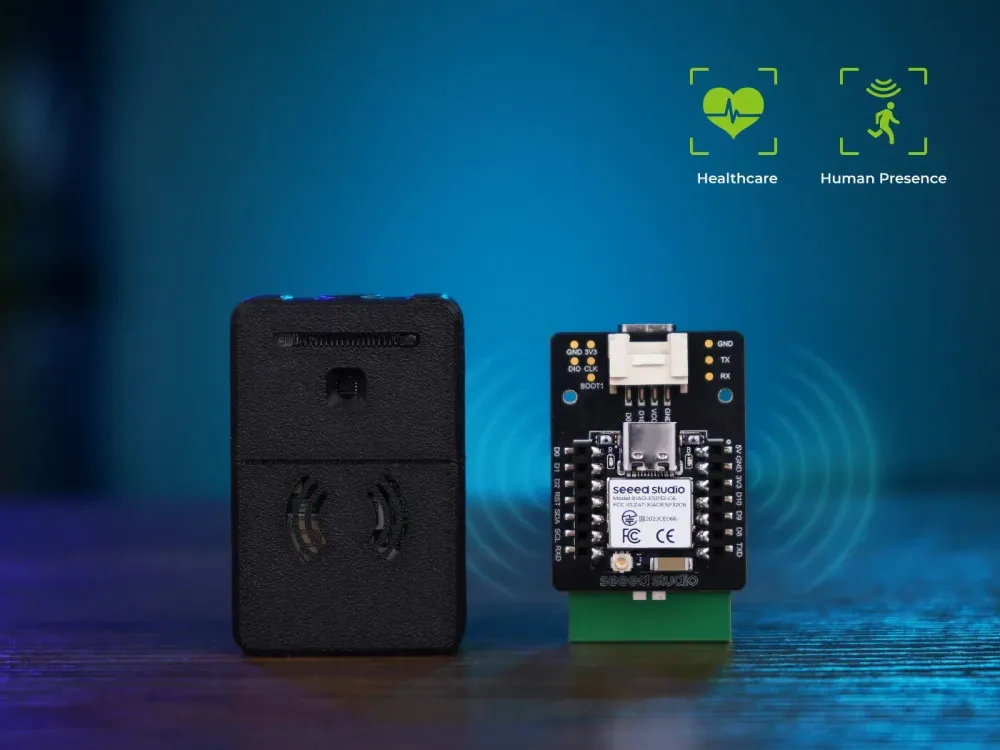

Seeed Studio XIAO 60 GHz mmAalto Ihmisen Hengitys- ja Sydämenlyöntianturi MR60BHA2

🚀 MR60BHA2 Sensor Kit – Edistynyt mmWave-tunnistus älykkääseen automaatioon

Hyödyntäen 60 GHz:n mmWave-teknologiaa, MR60BHA2 Sensor Kit tarjoaa tarkan hengityksen, sykkeen ja ihmisen läsnäolon tunnistuksen reaaliajassa. Sen sisäinen valotunnistin ja muokattava RGB-LED mahdollistavat interaktiivisen palautteen, ja ulkoisten anturien ja toimilaitteiden tuki tekee siitä erittäin laajennettavan.

Sen ytimessä on XIAO ESP32C6, johon on valmiiksi ladattu ESPHome-laiteohjelmisto, mahdollistaen saumattoman langattoman integraation Wi-Fi:n kautta. Tämä plug-and-play-ratkaisu tarjoaa vaivattoman koodittoman yhteyden Home Assistantin kanssa, tehden siitä tehokkaan työkalun:

• 🏥 Terveydenhuolto ja ikääntyneiden seuranta

• 🛡️ Turvallisuus- ja läsnäolon tunnistus

• 🏡 Älykäs kodin automaatio

• 🤖 Reagoivat IoT-järjestelmät

Kompakti, monipuolinen ja helposti laajennettava, se on porttisi älykkääseen ympäristön tunnistukseen.

Ominaisuus

🧠 1. Edistynyt mmWave-tunnistus Havaitse hengitys, syke ja ihmisen paikallaanolo tarkasti:

• 👤 Ihmisen läsnäolo: Jopa 6 metrin staattinen havaitsemisalue

• ❤️ Hengitys & Syke: Tarkka 1,5 metrin etäisyydellä yhdelle henkilölle paikallaan olevassa asetuksessa

*Varmennettu kontrolloiduissa, tyhjissä ympäristöissä

📶 2. ESP32-tehoinen & kooditon integraatio Rakennettu XIAO ESP32C6:lla, esiasennettuna ESPHomella välittömään käyttöönottoon:

• 🔌 Plug-and-play Wi-Fin kautta

• ⚙️ ESPHome-asennus minuuteissa

• 🧩 Kooditon integraatio Home Assistantin kanssa

🌞 3. Ympäristön valon havaitseminen Sisältää BH1750-anturin yksityiskohtaiseen valaistuksen seurantaan:

• 💡 Havaitsee 1–65 535 luksin valon

• 🌤️ Säädettävissä 100 000 luksin maksimialueelle

• 🕒 Lukemat jopa 1/s välein

• 🔧 Tukee ESPHomea & Arduino IDE:tä

🎨 4. Räätälöitävä RGB-palaute Sisältää WS2812 RGB LEDin interaktiiviseen valoihin perustuvaan räätälöintiin.

🧩 5. Grove-laajennustuki Laajenna yli 300 Grove-moduulilla ylimääräisen liittimen kautta:

• 🚶 PIR-liikeilmaisimet

• ⚡ Relekytkimet Ihanteellisia automaation ja sensorisen syötteen laajentamiseen.

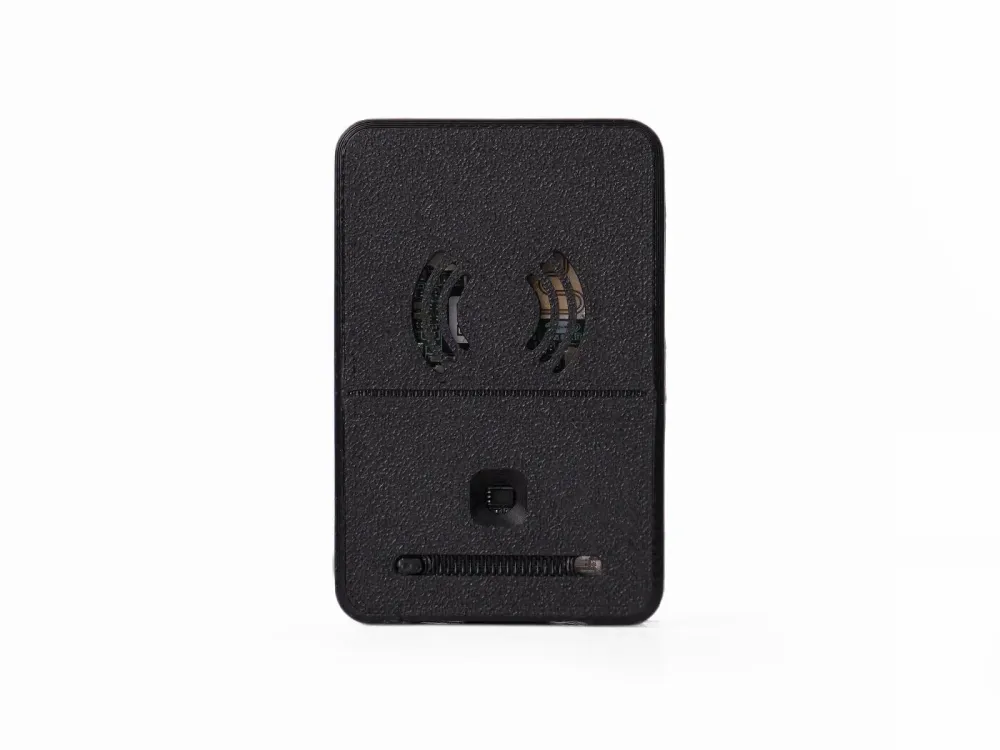

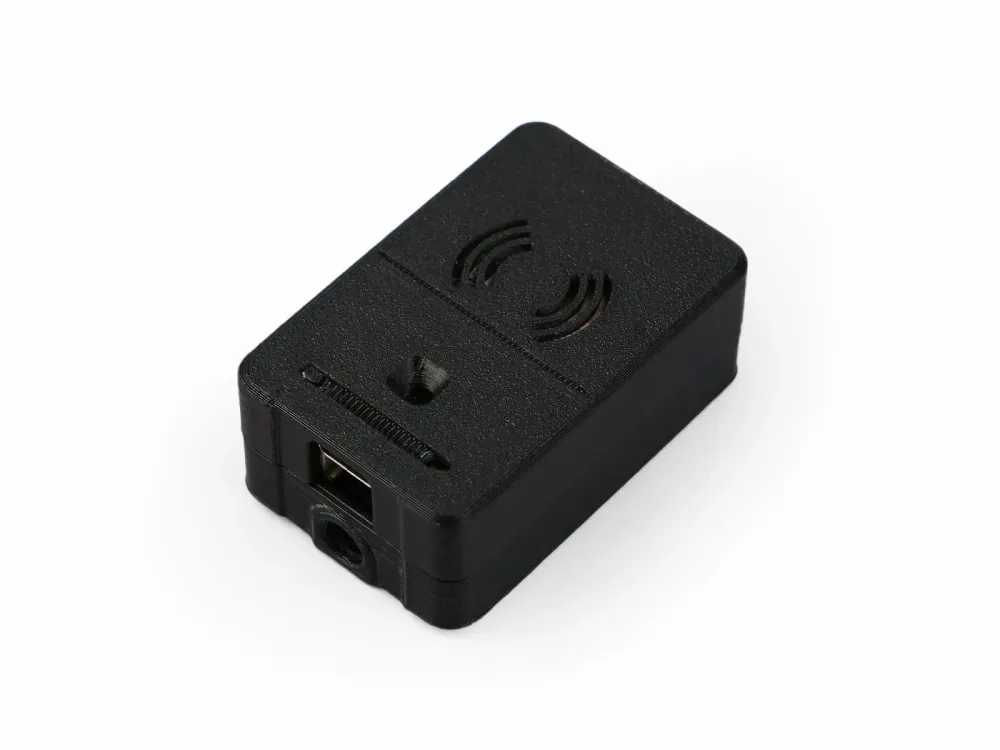

📦 6. Ilmainen 3D-tulostettava kotelo Aloita projektisi ladattavalla avoimen lähdekoodin kotelolla—muokkaa tarpeen mukaan.

🛠️ 7. Valmis räätälöitäväksi Tarvitsetko edistyneitä ominaisuuksia?

• 🌐 3D-pistepilvidatan tuki

• 🔲 Häiriöalueen asetukset

• 🏭 Nopeat T&K- ja tuotantopalvelut Seeed Studion kautta

Tekniset tiedot

Yleiset parametrit
mmWave-laiteohjelmisto	Hengitys ja Sydämenlyöntien tunnistus
Havaitsettu etäisyys	Ihmisen staattisen läsnäolon tunnistus: jopa 6 metriä Hengitys ja Sydämenlyöntien tunnistus: 1,5 metriä
MCU	Seeed Studio XIAO ESP32C6
LED	WS2812 RGB-LED
Painike	Lepotila
Valoanturi	BH1750Alue: 1–65 535 luksista säädettävään mittaukseen jopa 100 000 luksin asti
Grove-liitin	1 GPIO-portti ● D0 ● D10
Nastan liitinvälit	2.54mm
Virtalähde	5V/1A
Virrankulutus	0.5w: Valmiustila 0.8w: Aktivointi Tila 1.4w: Toimii Grove-releen tilan kanssa

Laitteiston yleiskatsaus

Muutosloki

15.5.2025, Wi-Fi-signaalia optimoitu lisäämällä FPC-antenni.

Asiakirjat

3D-tulostettu kotelo
PCN-114993387.pdf

Osaluettelo

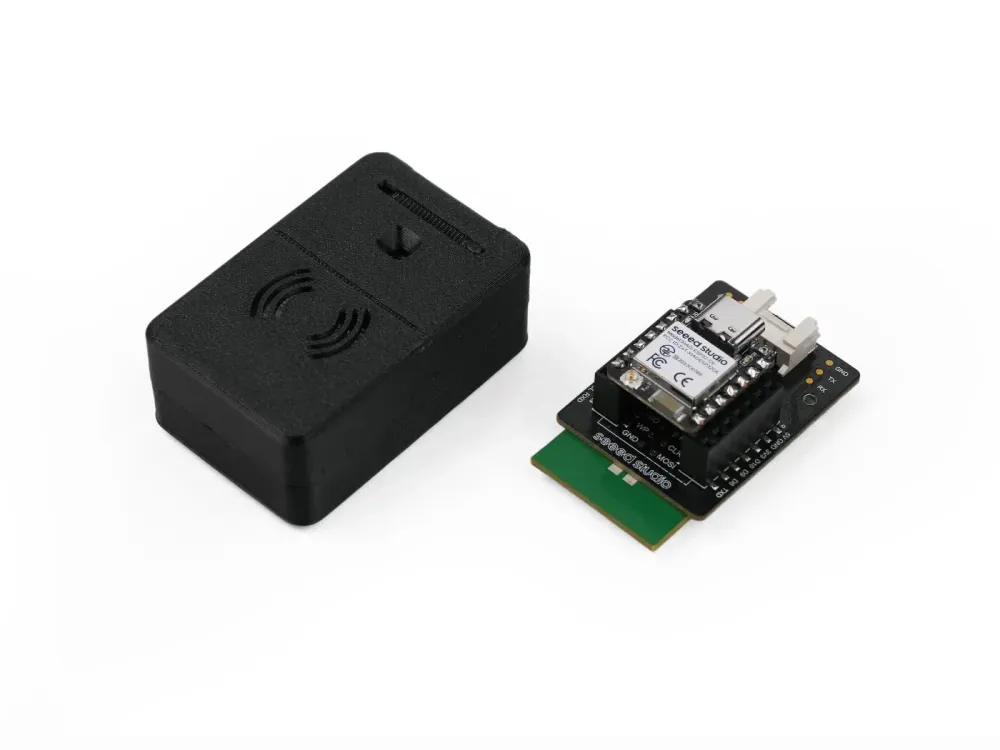

60GHz mmWave-anturi moduuli 3D-tulostetulla kotelolla	x1
Seeed Studio XIAO ESP32C6 esiasennetulla ESPHome-laiteohjelmistolla	x1
