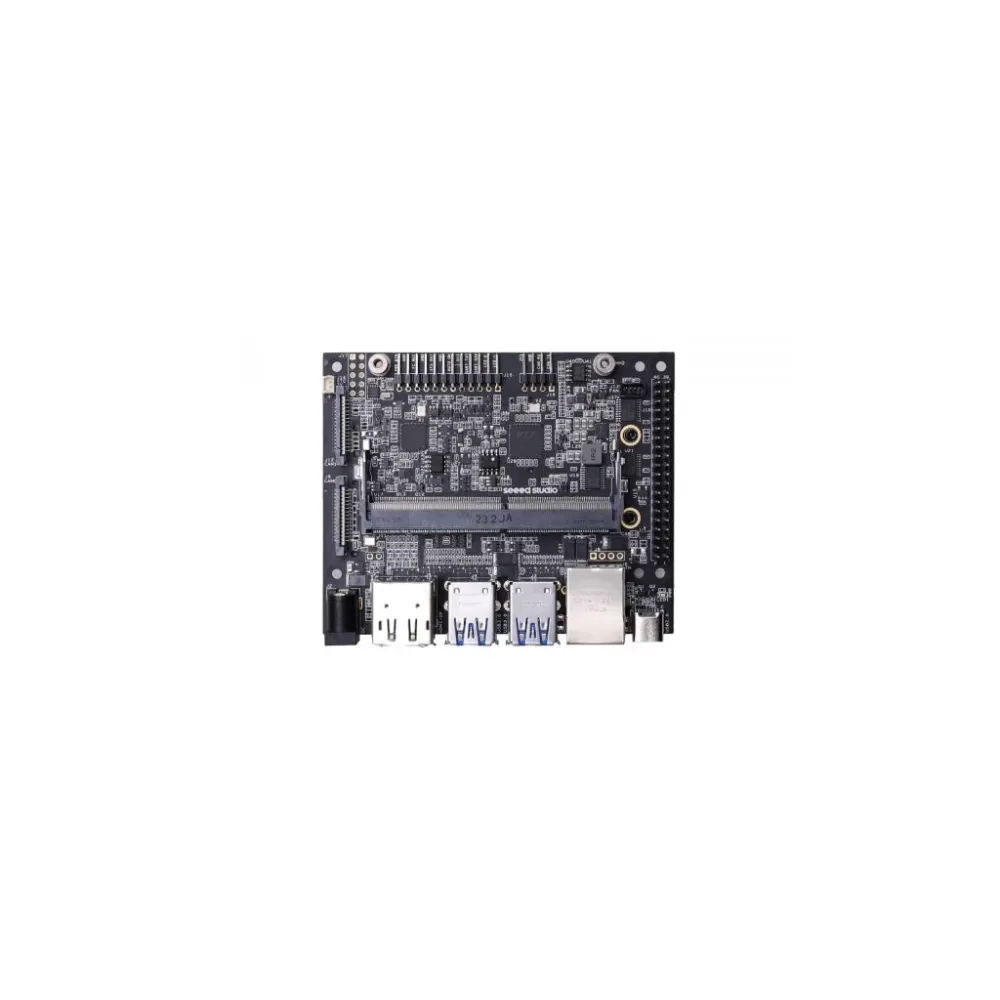

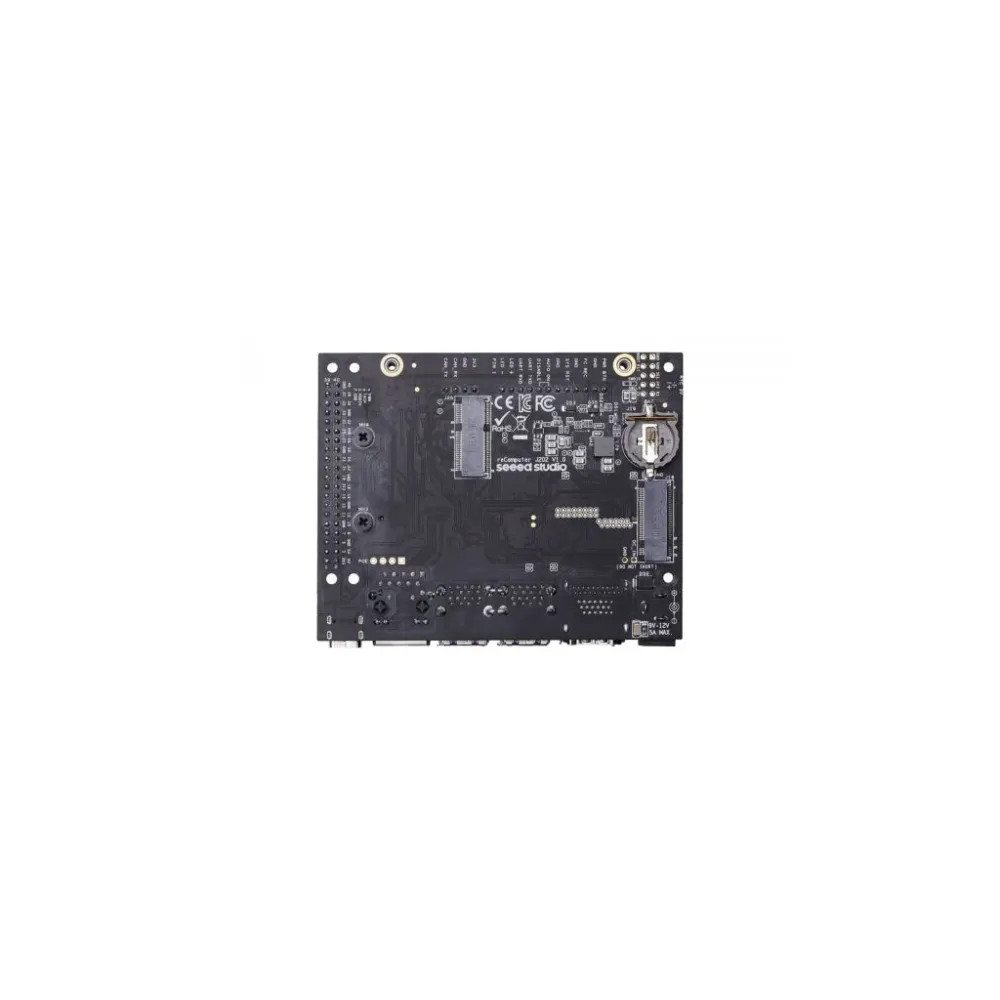

reComputer J202 -kantakortti valmistajalta Seeed Studio on suorituskykyinen kantakortti, joka on suunniteltu NVIDIA Jetson Nano-, Xavier NX- ja TX2 NX -laskentamoduuleille. Suunnittelultaan lähes identtinen NVIDIA Jetson Xavier NX Developer Kit -kantakortin kanssa, J202 tarjoaa todistetun alustan reunalaskennan tekoälysovelluksille neljällä USB 3.1 Gen2 -portilla, M.2 Key M NVMe SSD:lle, M.2 Key E WiFi/Bluetoothille, kaksoiskamera CSI -liitännöillä ja 40-nastaisella Raspberry Pi -yhteensopivalla GPIO-liittimellä.
Mikä on reComputer J202 -kantakortti?
reComputer J202 on monipuolinen kantakortti, joka muuntaa NVIDIA Jetson -laskentamoduulit täysiverisiksi reunalaskennan tekoälytietokoneiksi. Suunniteltu insinööreille, jotka rakentavat tuotantotason tekoälysovelluksia, tämä NVIDIA Jetson -yhteensopiva kantakortti tarjoaa saman muodon kuin virallinen Xavier NX Developer Kit, mutta lisää teollisuusominaisuuksia kuten Power-over-Ethernet-tuen, CAN-väylän ja reaaliaikakellon paristovarauksen.
Olitpa sitten ottamassa käyttöön koneen näköön perustuvia sovelluksia, rakentamassa autonomisia robotteja tai luomassa teollisia IoT-ratkaisuja, J202 tarjoaa liitettävyydet vaativiin reunalaskennan tekoälykuormituksiin. Kortti tukee kolmea eri Jetson-moduulia—jolloin voit skaalata aloitustason tekoälystä huippuluokan päättelyyn samalla laitteistolla.
Keskeiset ominaisuudet
- Kolmoismoduuliyhteensopivuus: Toimii Jetson Nano, Xavier NX ja TX2 NX laskentamoduulien kanssa 260-nastaisella SODIMM-liittimellä
- Nopea tallennus: M.2 Key M -paikka PCIe x4 -liitännällä tukee NVMe SSD-levyjä—täydellinen nopeaan käynnistykseen ja sovellusten lataukseen
- Langaton liitettävyys: M.2 Key E -paikka WiFi/Bluetooth-moduuleille tarjoaa langattoman käyttöönoton joustavuutta
- Monipuolinen USB-liitettävyys: 4x USB 3.1 Type-A -porttia, jotka tarjoavat jopa 10 Gbps, sekä USB 2.0 Type-C laitetilassa palautusta varten
- Kaksoiskameratuki: Kaksi MIPI-CSI 2-kaistaliitäntää mahdollistavat stereonäköjärjestelmät ja monikameraratkaisut
- Kaksoisnäyttöliitäntä: HDMI 2.1 ja DisplayPort -liittimet tukevat kaksoisnäyttöjä HMI-sovelluksiin
- Teollisuusliitännät: CAN-väylä, paristolla varmistettu RTC ja 4-nastainen PWM-tuuletinohjaus luotettavaan 24/7-käyttöön
- PoE-tuki: Power-over-Ethernet -ominaisuus omalla liittimellä helpottaa asennusta
- Raspberry Pi -yhteensopiva GPIO: 40-nastainen laajennusliitin tukee Pi HATeja ja lisävarusteita, nopeuttaen kehitystä

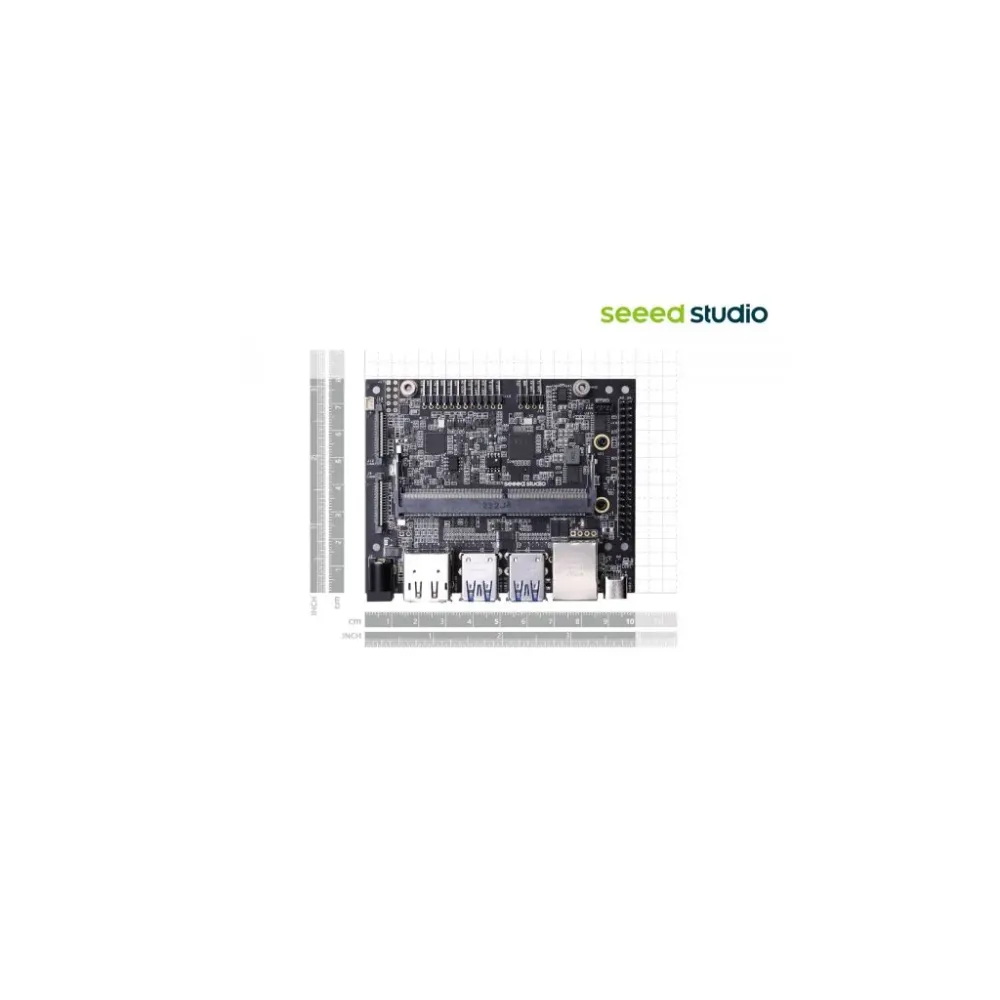

- Kompakti muoto: 100 mm x 80 mm mitat, pöytä- tai seinäkiinnitysmahdollisuudet
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Kantalevy | Seeed Studio reComputer J202 |
| Yhteensopivat moduulit | NVIDIA Jetson Nano / Xavier NX / TX2 NX |
| Mitat | 100 mm x 80 mm |

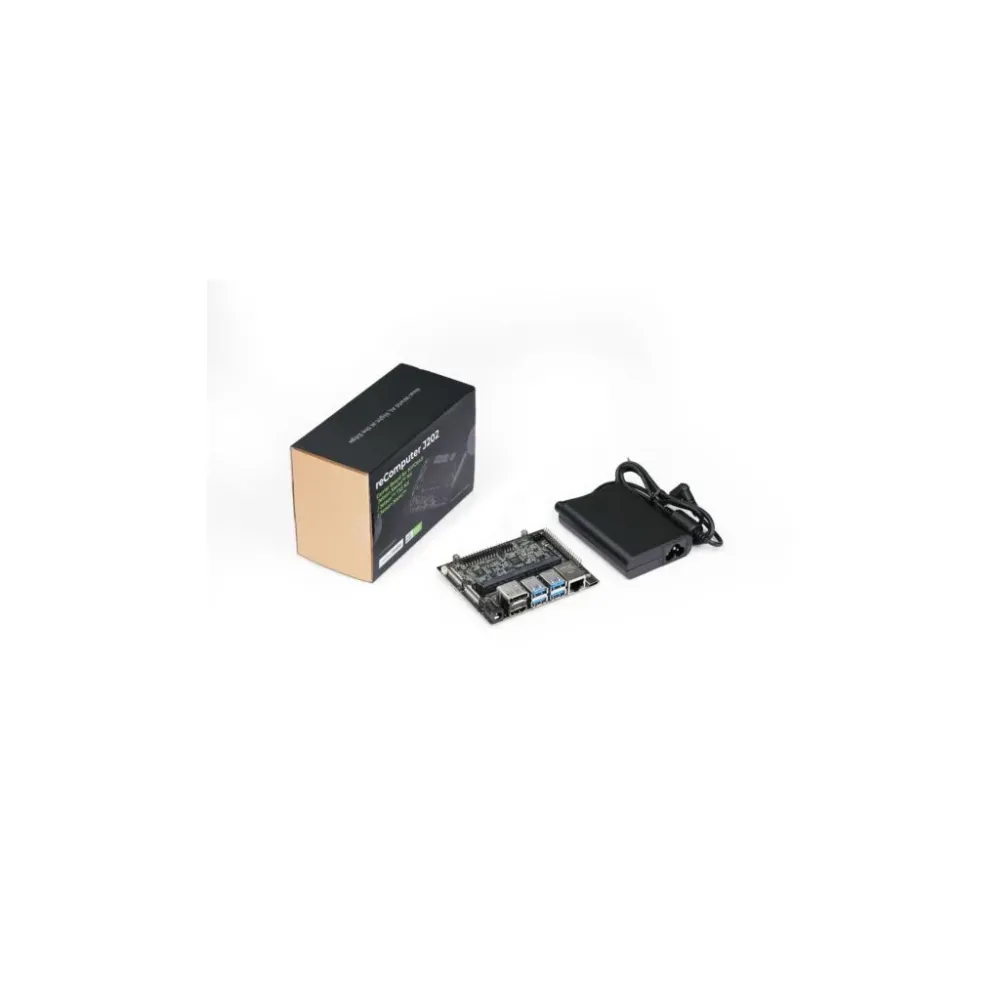

| Virtasyöttö | DC 9-16 V (12 V/5 A virtalähde mukana) |
| Tallennusliitäntä | 1x M.2 Key M (PCIe x4, NVMe SSD) |
| Langaton liitäntä | 1x M.2 Key E (PCIe x1 + USB 2.0) |
| Ethernet | 1x RJ45 Gigabit (10/100/1000M) PoE-tuesta |
| USB-portit | 4x USB 3.1 Type-A + 1x USB 2.0 Type-C (laite) |
| Kameraliitännät | 2x MIPI-CSI (kumpikin 2-kaistainen) |
| Näyttöliitännät | 1x HDMI 2.1, 1x DisplayPort |
| Tuuletinohjaus | 4-nastainen PWM takometrillä |
| CAN-väylä | 1x CAN (3,3 V) – Ei Jetson Nanolle |
| RTC | Paristolla varmistettu (CR2032-kotelo + 2-nastainen liitin) |
| GPIO | 40-nastainen Raspberry Pi -yhteensopiva |
| Käyttölämpötila | 0°C – 60°C |
40-nastaisen laajennusliittimen nastajärjestys
J202 sisältää Raspberry Pi -yhteensopivan 40-nastaisen liittimen, joka mahdollistaa satojen olemassa olevien HATien ja lisävarusteiden käytön. Kaikki signaalit toimivat 3,3 V tasolla asianmukaisella suojauksella ja tasonsiirrolla tarvittaessa.
| Toiminto | Tiedot |
|---|---|
| Virta | 3,3 V (2 nastaa), 5,0 V (2 nastaa), Maa (8 nastaa) |
| I2C | I2C0 ja I2C1 2,2 kΩ vetovastuksilla |
| UART | UART1 (TXD, RXD, RTS, CTS) – 3,3 V |
| SPI | SPI0 ja SPI1 (MOSI, MISO, SCK, CS0, CS1) |
| I2S | I2S0 (CLK, FS, DIN, DOUT) ääntä varten |
| PWM | GPIO07, GPIO13 PWM-ominaisuudella |
| GPIO | Useita konfiguroitavia GPIO-nastoja |
Sovellukset
reComputer J202 -kantalevy on suunniteltu monenlaisiin reuna-AI- ja roboti
