Quantum Tiny Linux Development Kit 🚀 koostuu kompaktista System‑on‑Module (SoM) 🧩 -moduulista ja siihen sopivasta kantalaudasta 🔌 laajennuksia varten. SoM, Quark‑N ⚡, perustuu Allwinner H3 -alustaan 🖥️ ja siinä on neliytiminen Cortex‑A7 -prosessori 💪 sekä ARM Mali400 MP2 GPU 🎮. Kantalaudassa, Atom‑N 🔧, on rivi kultakärkisiä laajennusnastoja ✨, jotka mahdollistavat pääsyn tärkeisiin liitäntöihin kuten SPI, I2C, UART, GPIO ja muihin.
Koon puolesta paketti on suunniteltu yhdeksi pienimmistä Linux-kehitysalustoista 🌱, mikä tekee siitä erinomaisen sovelluksiin kuten henkilökohtainen palvelin 🌐, älykäs ääniavustaja 🎤 tai robotiikan kehitys 🤖.
Ominaisuudet ⭐
- Erittäin pieni (31mm × 22mm) 🧩 ja erittäin integroitu neliytiminen Cortex‑A7 Linux SoM ⚡.
- Laajennuslevy (40mm × 35mm) 🔌 runsailla oheislaitteilla ja liitännöillä: mikrofoni 🎤, gyroskooppi 🌀, kiihtyvyysanturi 📈, 4× painiketta 🔘 (GPIO-KEY, Uboot, Recovery, Reset) ja TFT-näyttö 📺.
- Integroi täydellisen ARM-Linux-järjestelmän 🐧 edistyneeseen kehitykseen.
- Mahdollisuus suunnitella oma pohjalevy 🛠️M.2-liitännän ansiosta.
- Sopii sovelluksiin kuten henkilökohtaiset palvelimet 🌐, ääniavustajat 🎧 ja robotiikan kehitys 🤖.
Kuvaus 📘

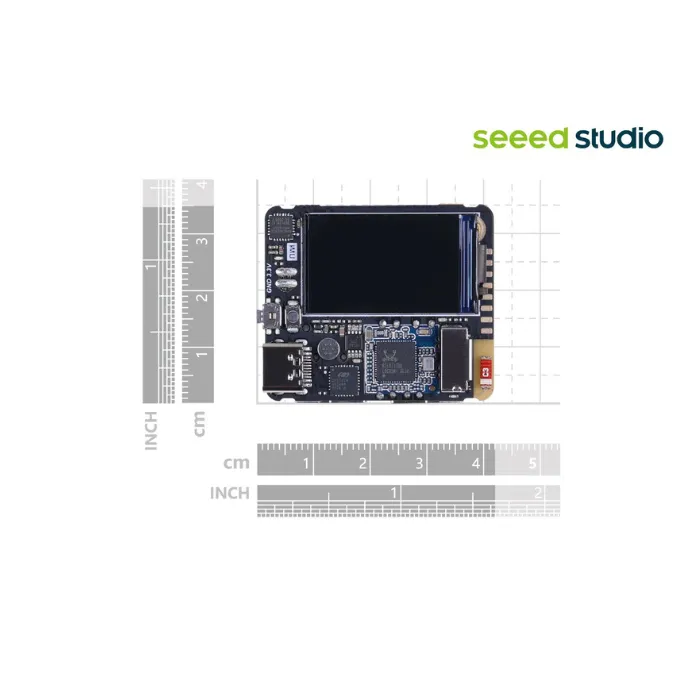

Quantum Tiny Linux Dev. Kit ⚙️ on mahdollisesti yksi pienimmistä Linux-kehityskorteista 🌍 markkinoilla — erittäin integroitu paketti, jossa on neliytiminen suoritin 💪, joka pystyy ajamaan Linuxia vain 40mm × 35mm 📏 koossa, sisältäen verkkoyhteydet 🌐. Se sopii esimerkiksi henkilökohtaisiin palvelimiin, ääniavustajiin ja robotiikan kehitykseen. Päivitetty uusi versio 🔄 parantaa langatonta suorituskykyä uudelleen suunnitellulla antennilla, optimoi piirilevyn layoutin siirtämällä tuulettimen juotospisteet yläosaan ja poistaa Uboot- ja Recovery-painikkeet.

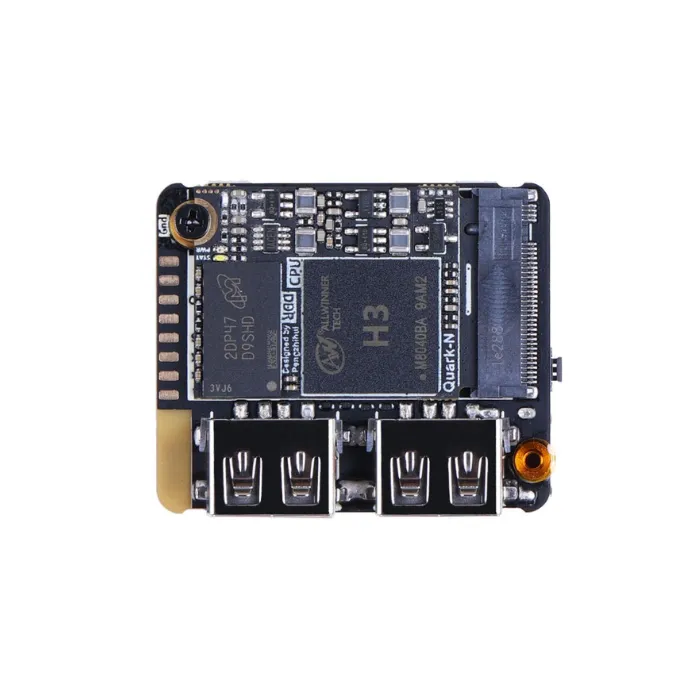

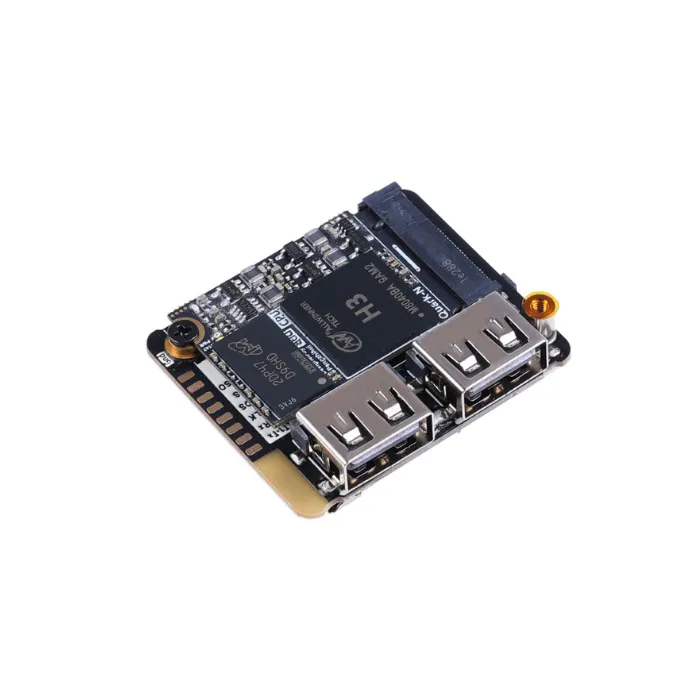

SoM, Quark‑N ⚡, perustuu Allwinner H3 -alustaan 🖥️, jossa on neliytiminen Cortex‑A7-suoritin 💪 ja ARM Mali400 MP2 GPU 🎮. Sen 6-kerroksinen tiheä kultainen piirilevy ✨ integroi täydellisen ARM-Linux-järjestelmän 🐧 (CPU, DDR, eMMC) kompaktissa 2×3 cm koossa 📏. Suurin osa GPIO-nastoista on saatavilla M.2 Key‑A kultasormiliitännän 🔌 kautta, mikä helpottaa räätälöidyn pohjalevyn suunnittelua.

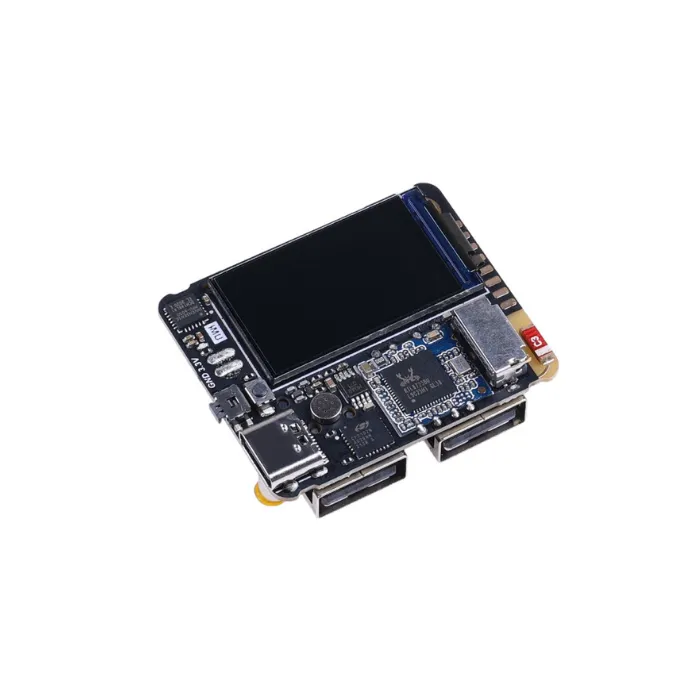

Kantalevy, Atom‑N 🔧, yhdistyy Quark‑N:ään M.2-liitännän kautta. Atom‑N tarjoaa kultasormiliittimet ✨ I/O-laajennuksille, mukaan lukien SPI, I2C, UART ja GPIO. Siinä on myös mikrofoni 🎤, MPU6050-liikeanturi 🌀 (kiihtyvyysanturi + gyroskooppi), 4 sisäänrakennettua painiketta 🔘, IPS-näyttö 📺 ja Wi‑Fi/Bluetooth-yhteydet 📡 — mikä laajentaa kehitysmahdollisuuksia merkittävästi.
Tekniset tiedot 📐
| Tekniset tiedot 📄 | Tiedot 🔍 |
|---|---|
| Quark‑N SoM ⚡ | |
| Suoritin 🧠 | Allwinner H3, Neljän ytimen Cortex-A7 @ 1GHz |
| GPU 🎮 | ARM Mali400 MP2 GPU |
| Muisti 💾 | 512MB LPDDR3 RAM |
| Tallennustila 📦 | 16GB eMMC |
| Liitännät 🔌 | Ethernet, SPI, I2C, UART, GPIO, MIKROFONI, LINEOUT |
| GPIO 🧩 | 2,0 mm:n askelväli, 26-nastainen liitin: USB OTG, USB-Serial, I2C, UART, SPI, I2S, GPIO |
| PIIRILEVY ✨ | 6-kerroksinen tiheä upotus-kultasuunnittelu |
| Käyttölämpötila 🌡️ | 0–80°C |
| Koko 📏 | 31mm × 22mm |
Atom‑N-laajennuskortti 🔧</strong
