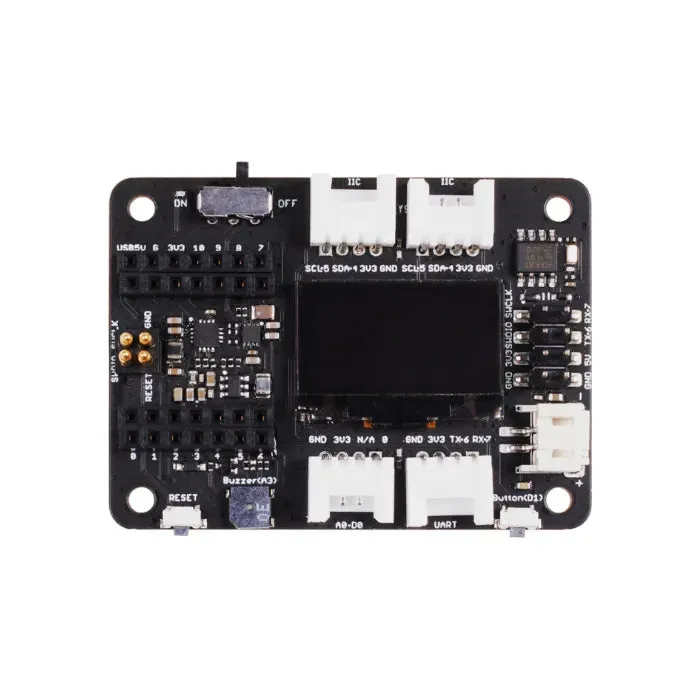

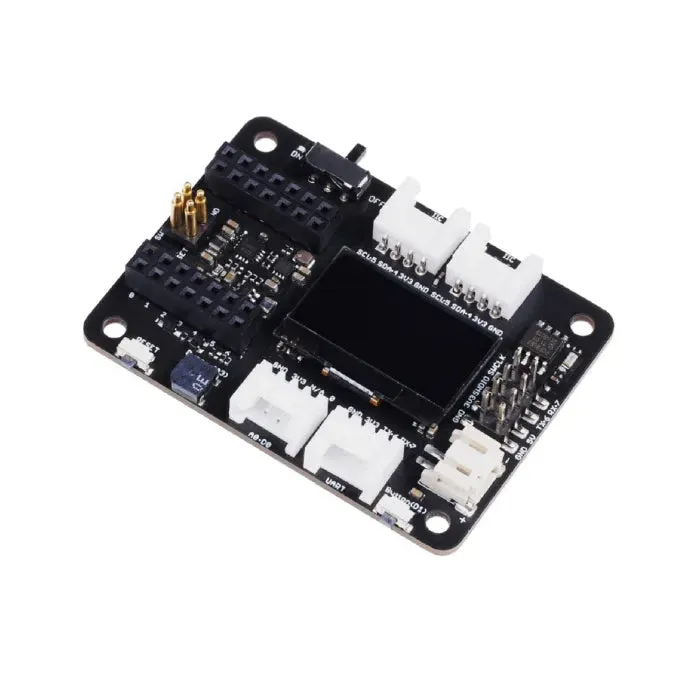

Seeed Studio XIAO Expansion Board on tehokas toiminnallinen laajennuslevy Seeed Studio XIAO -sarjalle, joka on vain puolet Raspberry Pi 4:n koosta. Se mahdollistaa prototyyppien ja projektien rakentamisen helposti ja nopeasti. Runsaiden oheislaitteidensa ansiosta voit tutkia Seeed Studio XIAO -sarjan rajattomia mahdollisuuksia. Piirilevy tukee myös hyvin Circuit Pythonia.
Ominaisuus
- Nopea prototypointi: Helppo virheenkorjaus ja nollaus RESET-painikkeella ja SWD-nastan johdotuksella naaraspistokkeeseen. 0,96” OLED-näyttö mahdollistaa visuaalisen datan näyttämisen ilman PC:n sarjavalvontaa.
- Runsaat oheislaitteet: OLED-näyttö, RTC, laajennettava muistitila, passiivinen summeri, käyttäjänappi, sisäänrakennettu paristohallintapiiri… Yksi levy kädessä tutkiaksesi Seeed Studio XIAO -sarjan loputtomia mahdollisuuksia.

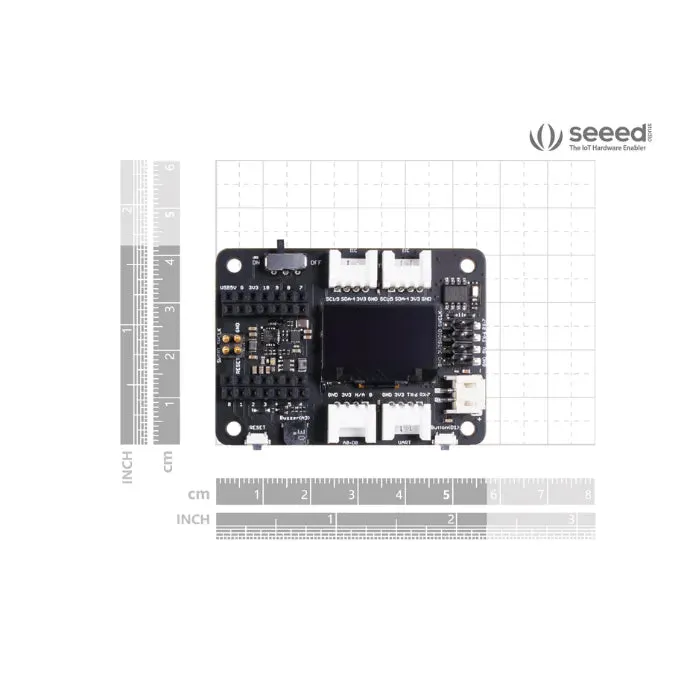

- Mini-koko: Kompakti ja tyylikäs, vain puolet Raspberry Pi 4:n koosta, täydellinen pieniin ja puettaviin projekteihin.
- Ei tarvetta juottamiselle: Kaikki nastat johdettu ulos. Kätevät plug-and-play Grove-liittimet tukevat useita dataprotokollia, mukaan lukien IIC, Uart ja Analoginen/Digitaalinen.
- Circuit Python -tuki: Hyvin tukeva Circuit Python. Mini SD-korttipaikka mahdollistaa muistin laajennuksen, jolloin prototyyppien ja projektien rakentamiseen tarvittavat kirjastot voidaan sijoittaa.
Runsaasti oheislaitteita mukana, mukaan lukien:
- OLED-näyttö: Visuaalinen datan näyttö ilman PC-yhteyttä, mikä mahdollistaa tehokkaamman debuggaamisen ja rakentaa sovelluksia kuten anturikeskus, datanvalvontajärjestelmä jne.
- RESET-painike: Ei enää hyppylankoja tai oikosulkuja, helppo nollaus yhdellä napsautuksella.
- SWD-debuggaus: SWD-nasta johdettu naarasliittimeksi, mikä helpottaa debuggausyhteyttä ja laiteohjelmiston latausta.
- Korkean tarkkuuden RTC: Korkean tarkkuuden reaaliaikakello paristovarmistuksella, joka mahdollistaa tarkan ajan ylläpidon päävirran ollessa pois päältä.

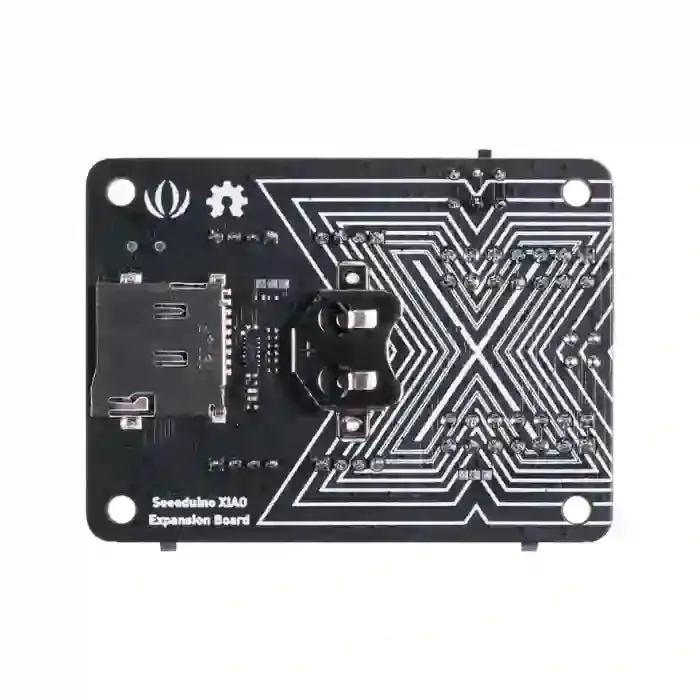

- Laajennettava muisti: Takana MicroSD-korttipaikka, ei enää huolta muistin rajallisuudesta kirjastojen lisäämisessä ja Circuit Pythonin käytössä.
- Käyttäjän painike: RESET-painikkeen lisäksi myös toinen käyttäjän määrittelemä painike.
- Passiivinen summeri: Sama passiivinen summeri kuin Wio Terminalissa, jonka PWM-taajuutta voi muuttaa eri piippausäänten saamiseksi ”summerimusiikiksi”.
- Grove-liittimet: Kaikki pinnit johdettu ulos, plug-and-play Grove-liittimet tukevat yleisiä dataprotokollia (Grove IIC2, Grove UART1, A0/D0 Grove*1)
- Lipo-pariston lataus: JST2.0mm standardi lipo-paristoliitin ja paristonhallintajärjestelmä, tukee sekä USB- että lipo-paristovirtalähdettä, ja helppo pariston lataus laitteessa.
- 5V servoliitin: 5V lähtö johdettu naaraspinniliittimeen 5V servon ja anturin liitäntää varten.
Tekniset tiedot
|
Tuote |
Yksityiskohta |
|
Virtalähde |
5V / 3,7V litiumparisto |
|
RTC-piiri |
PCF8563T/5 |
|
RTC-paristo |
CR1220 |
|
Laajennettava muisti |
MicroSD-kortti |
|
Näyttö |
0,96 OLED-näyttö |
|
Muut ulkoiset laitteet |
Passiivinen summeri, käyttäjän painike, 5V servoliitin |
|
latausvirta |
Maksimi: 460mA |
|
Grove-liitäntä |
Grove I2C *2, Grove UART *1, A0/D0 Grove *1 |
Laitteiston yleiskatsaus
- PinOut
- Sisäänrakennettu
Sovellus
- SMD-vianetsintä
- Nopea prototypointi
- Datan näyttö
- Mini-kokoinen projekti
Osaluettelo
|
Seeeduino XIAO laajennuslevy |
X 1 |
Huomautus:
Seeed Studio XIAO -tuotteet ja akku eivät sisälly tähän tuotteeseen
