Seeed Studio L76K GNSS -moduuli XIAO:lle omaisuuden seurannassa

L76K GNSS -moduuli tarjoaa maailmanlaajuisen seurannan GPS:n, BeiDou:n, GLONASS:n ja QZSS:n kautta. Suunniteltu Seeed Studio XIAO -sarjalle moduuli kompaktilla koolla ja alhaisella virrankulutuksella, se on täydellinen omaisuuden seurannassa ja robotiikassa.

Ominaisuus

• Parannettu vastaanotto: Sisäänrakennettu matalakohinavahvistin ja pinta-aaltosuodatin parantamaan herkkyyttä ja vähentämään kohinaa
• Korkea tarkkuus:32/72 kanavaa, -162dBm seuranta, -160dBm uudelleenhankinnan herkkyys
• Energiatehokkuus: 41mA seuranta/hankinta, 360µA valmiustila
• Multi-GNSS-järjestelmät: Käyttää Quectel L76K:ta, tukee GPS:ää, BeiDou:ta, GLONASS:ia ja QZSS:ää
• Keraaminen antenni: Parannettu signaalin vastaanotto, ylittäen perinteiset antennit.

Etsitkö helppokäyttöistä GPS-moduulia XIAO-projekteihisi? L76K GNSS -moduuli on vastauksesi. L76K GNSS -moduuli, joka on suunniteltu erityisesti SeeedStudio XIAO:lle, on monipuolinen ja tehokas Multi-GNSS-vastaanotin. Yhteensopiva kaikkien XIAO-kehityskorttien kanssa, se tarjoaa kattavan tuen useille satelliittijärjestelmille, mukaan lukien GPS, BeiDou, GLONASS ja QZSS. Tämä moduuli pystyy sekä yhdistettyyn monijärjestelmäiseen että itsenäiseen yksittäisjärjestelmäiseen paikannukseen, tarjoten joustavuutta ja tarkkuutta erilaisissa sovelluksissa.

Parannettuna AGNSS-toiminnolla, moduulissa on sisäänrakennettu matalakohinavahvistin ja pinta-aaltosuodatin, jotka tarjoavat nopean ja tarkan paikannustuloksen. Se on varustettu suorituskykyisellä aktiivisella GNSS-antenniella, optimoitu GPS L1 C/A-, BeiDou B1- ja GLONASS L1 -taajuuksille, varmistaen laajan kattavuuden ja luotettavan signaalin vastaanoton.

Lisäksi moduulissa on pieni, kirkkaan vihreä LED, joka antaa visuaalisen vahvistuksen 1PPS (yksi pulssi sekunnissa) -ulostulosta, kun korjaus on saavutettu, mikä helpottaa vianetsintää ja parantaa käyttökokemusta.

Määritys

Tuote	Yksityiskohta
GNSS-taajuusalueet	GPS L1 C/A: 1575.42MHz GLONASS L1: 1602MHz BeiDou B1: 1561.098MHz
Kanavat	32 seurantakanavaa/72 hakukanavaa
TTFF (aika ensimmäiseen paikannukseen)	Kylmät käynnistykset: 30s(ilman AGNSS), 5.5s(kanssa GNSS) Nopeat käynnistykset: 5.5s(ilman AGNSS), 2s(kanssa AGNSS)
Sensitiivisyys	Automaattinen haku: -148dBm Seuranta: -162dBm Uudelleenhaku: -160dBm
Tarkkuus	Sijainti: 2.0m CEP Nopeus: 0.1m/s Kiihtyvyys: 0.1m/s² Ajastus: 30ns
UART-liitäntä	Baudinopeus: 9600~115200bps(9600bps oletus) Päivitysnopeus: 1Hz(oletus), 5Hz(max.) Protokolla: NMEA 0183, CASIC:n oma protokolla
Antenn	Tyyppi: Aktiivinen antenni Käyttötaajuus: 1559–1606 MHz Koaksiaalikaapeli: RF1.13 Pituus=10 cm Kaapelin liitin: U.FL-pistoke RA
Virrankulutus (aktiivisella antennilla)	Automaattinen hankinta: 41 mA Seuranta: 41 mA Valmiustila: 360 µA
Mitat	18 mm x 21 mm

Laitteiston yleiskatsaus

Muutosloki

6.12.2024, Korjaa RST-nasta D10:stä D2:een.

31.3.2025, Poista korjauksen tilan ilmaisin

Sovellus

• GPS-navigointi
• GPS-seurain
• Älykaupunki
• Logistiikka ja rahtien hallinta

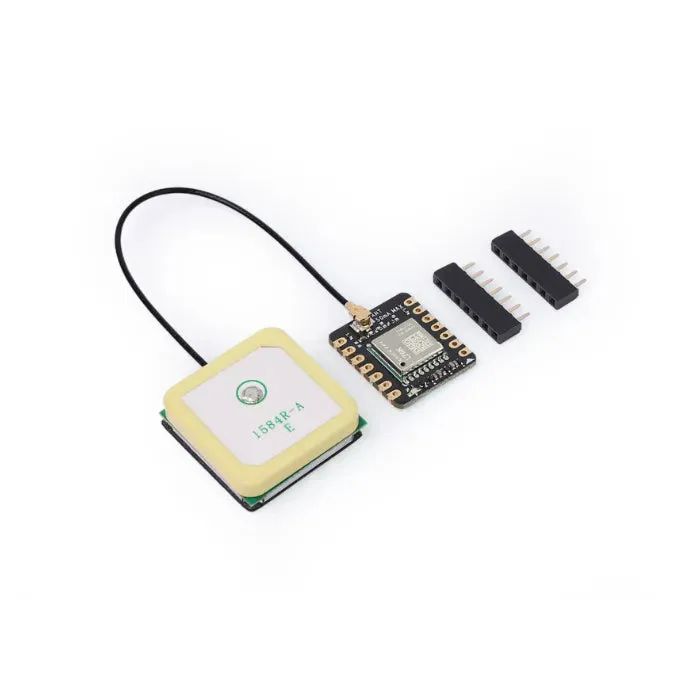

Osaluettelo

L76K GNSS-moduuli	x1
Aktiivinen antenni iPex-liittimellä	x1
7-napainen naaraspistoke 2,54 mm	x2
