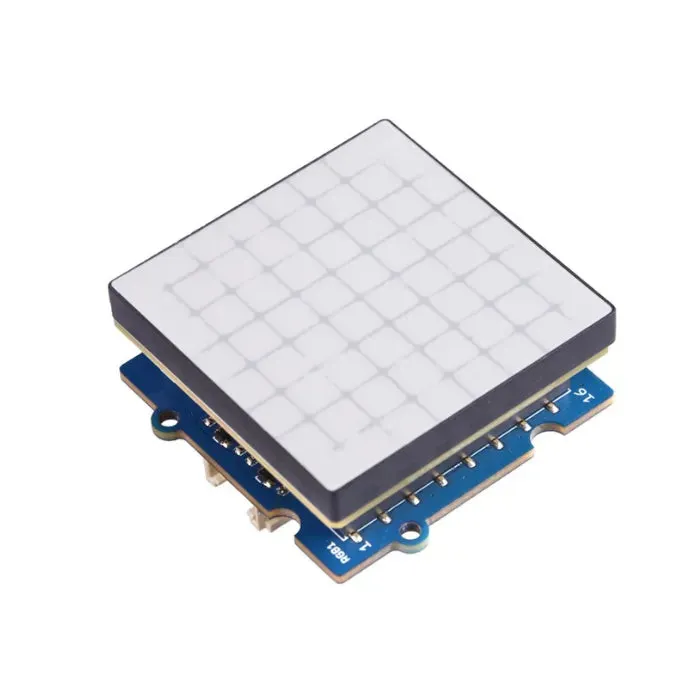

Seeed Studio Grove 8×8 RGB LED Matrix w/Driver yhdistää 64 RGB LEDiä sisäänrakennetulla ohjaimella luodakseen eläviä valoefektejä ja yksinkertaisia kuvia. Helpon Grove-liitännän ja I2C-kommunikaation ansiosta se yksinkertaistaa huomattavasti kytkentöjä ja ohjelmointia, tehden siitä ihanteellisen nopeaan kehitykseen ja hauskoihin luoviin projekteihin.

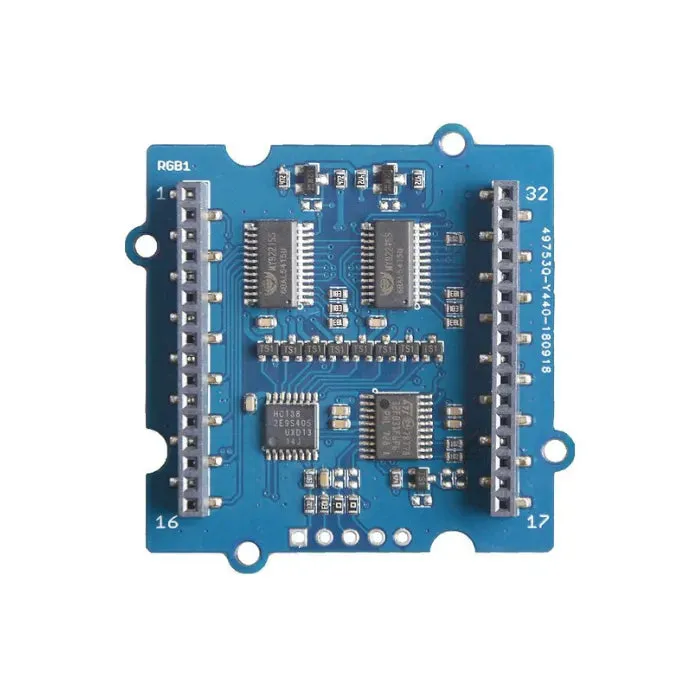

Tehostettu STM32F031 MCU:lla ja MY9221 LED-ohjaimella, se tukee täyttä RGB 255-väriohjausta per pikseli. Tämä kompakti 8×8-matriisi on täydellinen visuaalisiin ilmoituksiin, leluihin, näyttöihin ja taiteellisiin asennuksiin, joissa tarvitaan eloisia, ohjelmoitavia valoja.
Avainominaisuudet
-
Tuki mukautettujen kuvien näyttämiselle:
Näytä yksinkertaisia kuvia tai kuvioita helposti perusohjelmoinnilla. -
Sisäänrakennettu MCU:
Perustuu STM32F031:een, jossa vakaa 3,3 V:n syöttö MP-2155-piiriltä. -
Täysivärinen RGB:
Jokainen 64 LEDistä tukee 255 väriä, tarjoten eloisat näyttömahdollisuudet. -
Grove-yhtenäinen liitin:
Mahdollistaa ”Plug and Play” -yhteensopivuuden Grove-järjestelmien kanssa, ei tarvitse juottaa.
Määritys
| Parametrit | Yksityiskohdat |
|---|---|
| MCU | STM32F031 |
| LED-ohjainpiiri | MY9221 |
| DC-DC-piiri | MP-2155 |
| Käyttöjännite | 3,3V / 5V |
| Käyttölämpötila | -40℃ – +85℃ |
| Liitäntä | I2C |
| I2C-osoite | 0x65 |

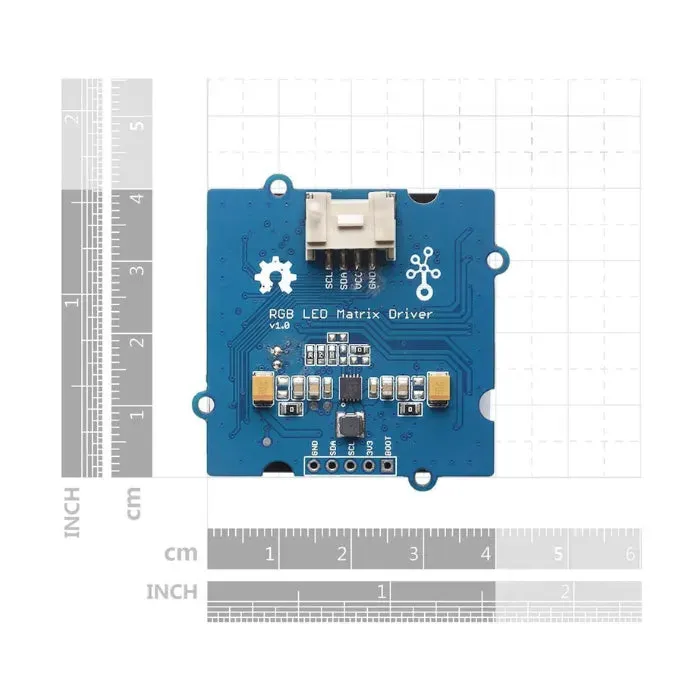

| Moduulin koko | 40 mm × 40 mm × 21 mm |
| Moduulin paino | 17.3g |
| Pakkauksen koko | 120mm × 100mm × 33mm |
| Bruttopaino | 28g |
Sovellustilanteet
-
Yksinkertaiset kuvanäytöt
-
Leikkikalut ja interaktiiviset valopelit
-
Koulutukselliset STEM-projektit
-
Pukeutuvat tai kannettavat LED-näytöt
-
Luovia taiteellisia valaistusprojekteja
Lähetyslista
-

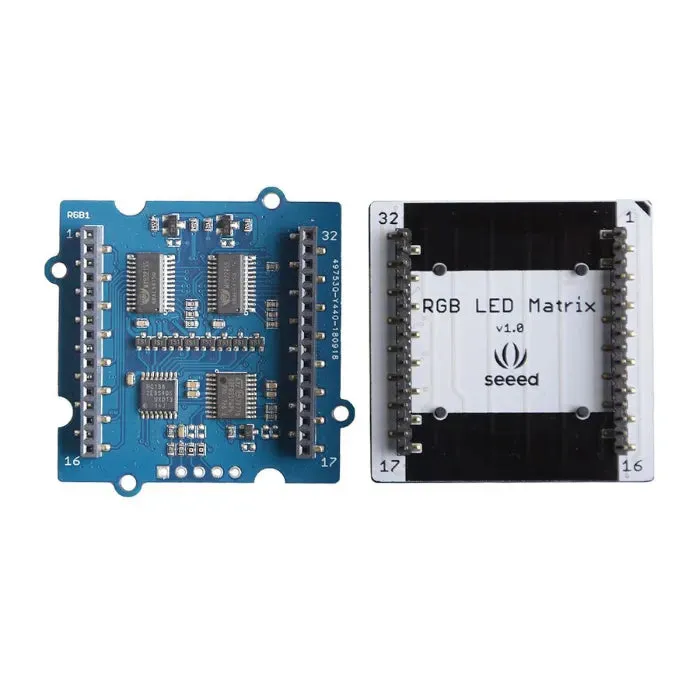

Grove – RGB LED -matriisi ×1
Viite
Grove – RGB LED -matriisin ohjain Eagle-tiedostot
RGB LED -matriisi 8×8 Eagle-tiedostot
Seeed_RGB_LED_Matrix-kirjasto
Tietolehti MY9221
Tietolehti MP2155
