Seeed Studio EPaper -laajennuslevy Seeed Studio XIAO:lle

📄✨ ePaper Breakout -levy SeeedStudio XIAO:lle

🔧 Erityisesti suunniteltu SeeedStudio XIAO -sarjan korteille, tämä breakout-levy mahdollistaa ePaper-näyttöjen saumattoman ohjauksen 🖥️. 🔌 Mukana 8-napainen 2.54mm header lisämikrokontrolleriliitäntöjä varten 🤝. ⚡ Plug-and-play-tuki takaa sujuvan toiminnan laajalla valikoimalla ePaper-näyttöjä 📚.

Ominaisuus

📄✨ ePaper-näytön laajennus Seeed Studio XIAO:lle

🔌 24-napainen FPC-liitin → Mahdollistaa ePaper-näyttöjen saumattoman ohjauksen 🖥️

🔧 Lisä 8-napainen 2.54 Header → Joustavat liitännät mikrokontrollereihin kuten Arduino UNO tai Raspberry Pi 🤝

⚡ Kytke ja käytä → Kaikki nastat ulos johdettu, ei juottamista tarvittu 🙌

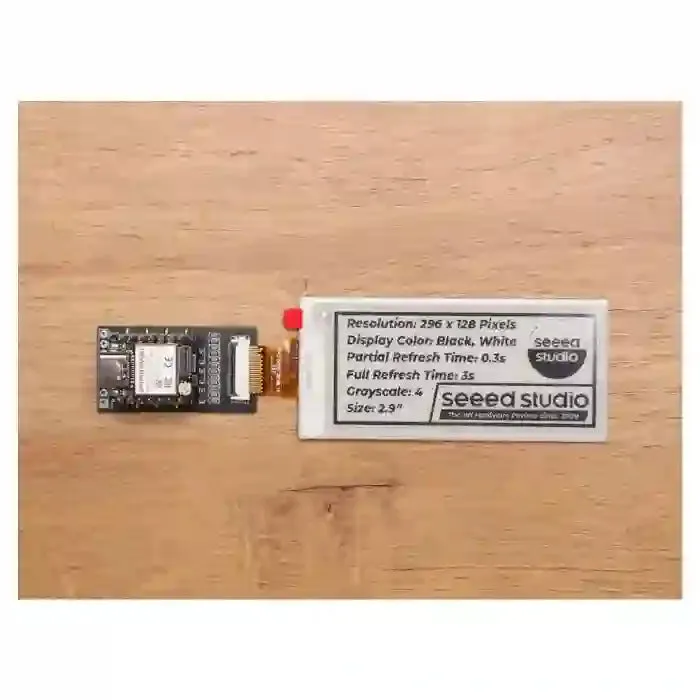

ePaper-valintaopas

Tuote	Nimi	Resoluutio	Näytön väri	Osittainen päivitys
	1,54″ Yksivärinen ePaper-näyttö	200×200		√
	2,13″ Yksivärinen paperi	122×250		√
	2,13″ Nelivärinen paperi	122×250
	2,13″ Taipuisa yksivärinen paperi	212×104		√
	2,9″ Yksivärinen paperi	296×128		√
	2,9″ Nelivärinen paperi	128×296
	4,2″ Yksivärinen paperi	400×300		√
	5,83″ Yksivärinen paperi	648×480		√
	5,65″ Seitsemänvärinen ePaper	600×448
	7,5″ Yksivärinen paperi	800×480		√

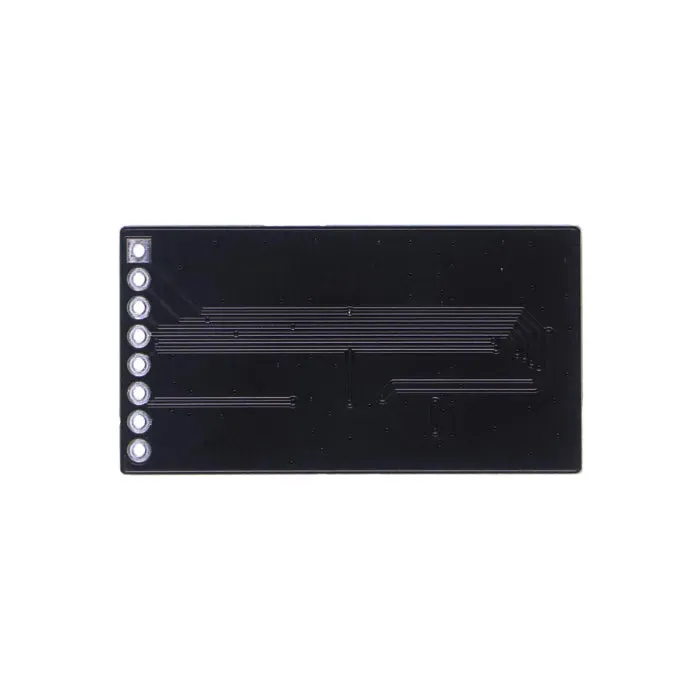

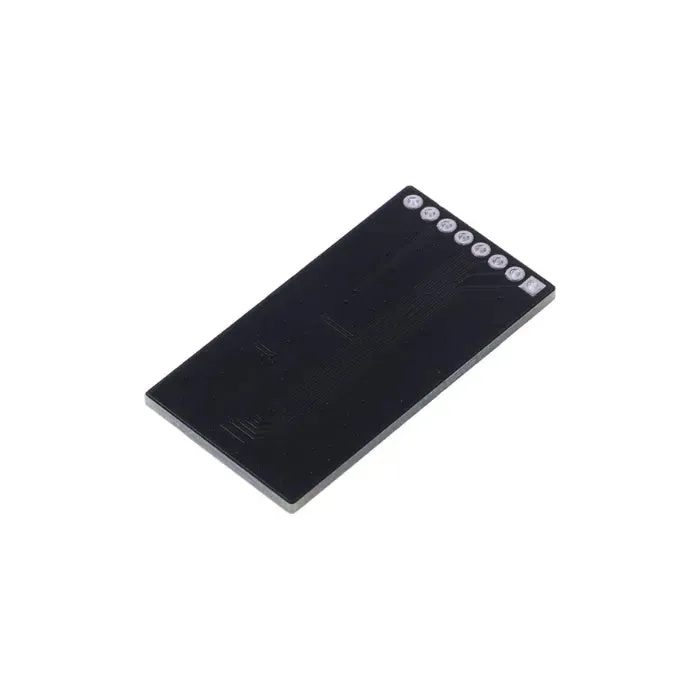

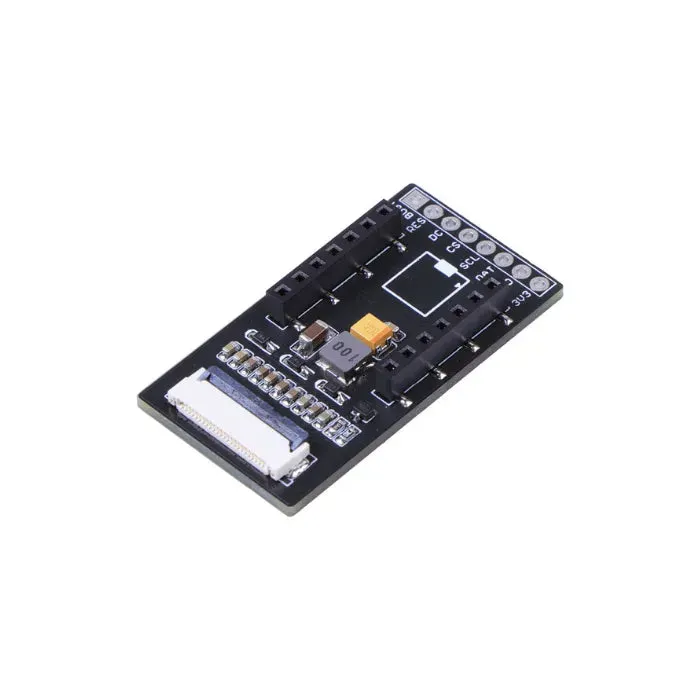

Laitteiston yleiskatsaus

• 24-nastainen FPC-liitin: 2,13 tuuman ePaperille.
• XIAO-kanta: Seeed Studio XIAO -kehityskortin liittämiseen.
• IO-ulostulo: Yhdistämistä varten muihin ohjaimiin, kuten Arduino UNO tai Raspberry Pi.

• Nastojen määrittely

ePaper	XIAO
NOLLAUS	D0
CS	D1
DC	D3
VARATTU	D5
SCK	D8
MOSI	D10

Sovellus

• Digitaalinen opastus: Käytä ePaper-laajennuslevyä dynaamisten ja energiatehokkaiden digitaalisten kylttien luomiseen.
• E-lukijat: Rakenna oma räätälöity e-lukija, jossa on tarpeisiisi sopivat ominaisuudet.
• Älykodin ohjauspaneelit: Integroi levy älykoti-järjestelmään tyylikkään ja modernin ohjauspaneelin luomiseksi.
• Vähittäismyynnin hintalaput: Luo elektronisia hintalappuja tehokkaampaa ja ympäristöystävällisempää vähittäismyyntiä varten.
• Opetusvälineet: Kehitä interaktiivisia opetusmateriaaleja, joita voidaan helposti päivittää ja jotka ovat energiatehokkaita.

Osaluettelo

ePaper-laajennuslevy

x1
