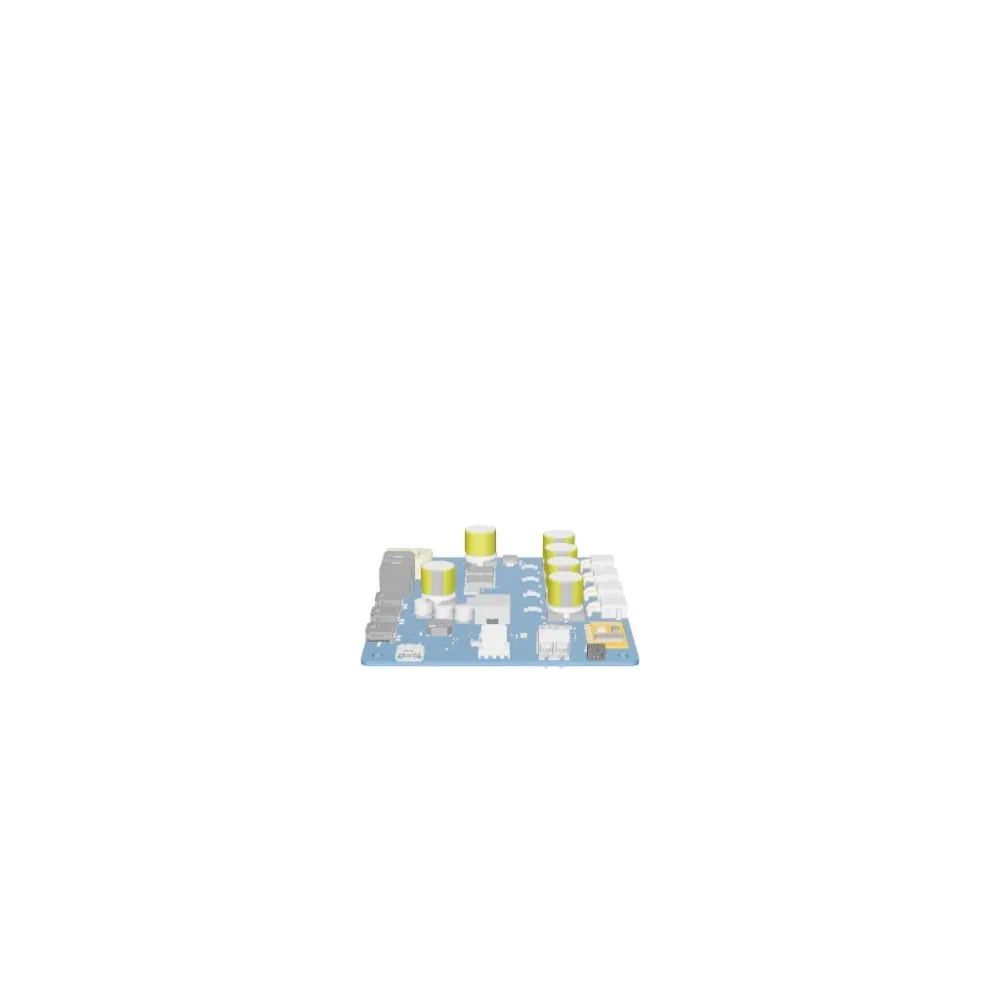

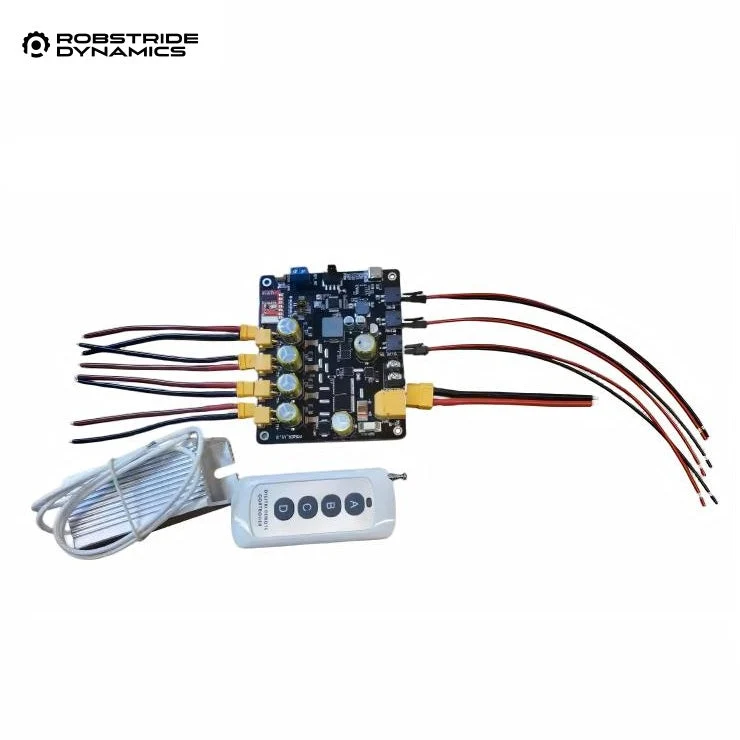

ROBSTRIDE Virtalähdekortti on monitoiminen virtakortti, jossa on kauko-ohjauksen paritustuki ja CAN/COM (USB) viestintä. Se on suunniteltu virtahallintaan ja haaravirran jakeluun tarkalla jännitteen ja virran mittauksella.
Pääominaisuudet
- Kauko-ohjauksen paritus tuki
- CAN-viestintä ja COM-viestintä USB:n kautta
- Jännitemittauksen tarkkuus: +/-1%
- Kokonaisvirran mittaustarkkuus: +/-2%
- Päähaaran virtalähde nimellisvirta 20A, huippu 40A
- 24V, 12V ja 5V virtalähdöt suojattuina
- Ylijännite-, alijännite-, ylikuumenemis-, ylivirta- ja oikosulkusuojaus
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Tuotenimi | Virtakortti |
| Maksimikorkeus | 16.5mm |
| Tulojännitealue | 20V~65V (24V lähtö pois päältä alle 30V) |
| Alijännitesuoja | <20V (palautuva virhe) |
| Ylijännitesuoja | >65V (palautumaton virhe) |
| Päähaaran virtalähde | Nimellisvirta 20A, huippu 40A |
| 24V virtalähde-liitäntä | Nimellisvirta 4A, virran rajoitus 6A, oikosulkusuojaus |
| 12V virtalähde-liitäntä | Nimellisvirta 2A, virran rajoitus 3A, oikosulkusuojaus |
| 5V virtalähde-liitäntä | Nimellisvirta 2A, virran rajoitus 3A, oikosulkusuojaus |
| Päähaaran ylivirtasuojaus | 80A/30ms (ohjelmisto) 100A/1ms (laitteisto) 150A/1,2us |
| Päähaaran oikosulkusuojaus | Lisätty kertakäyttösulake A²S=5270 |
| Haaran ylivirta/oikosulku | Palautumaton virhe, vaatii virran katkaisun palautuakseen |
| 24V/12V/5V ylivirta/oikosulku | Palautuva virhe |
| Ylikuumenemissuoja | 100°C |
| Jännitemittauksen tarkkuus | ±1% |
| Kokonaisvirran mittaustarkkuus | ±2% |
| Kokonaisvirran mittaustarkkuus | ±1% |
| Viestintäliitäntä | CAN-viestintä / COM-viestintä (USB) |
| Esilataus/tyhjennysvastus | Suositeltu vastus 3~10Ω/50W+ (teho säädettävä tilanteen mukaan) |
| Esilataus/tyhjennysvastus (säädettävissä) | Oletuskytkentäjännite 64V, katkaisujännite 60V (säädettävissä) |
| Kauko-ohjauksen paritus | Paritusmenetelmät: pitkä painallus parituspainikkeesta + nopea kahden painikkeen painallus, jne. |
| Käynnistys/sammutus-tila | TILA00: Oletuksena käynnistys, 24V, 12V, 5V käynnistyvät samanaikaisesti, moottorin virta 1s jälkeen TILA01: Oletuksena ei virtaa, käynnistys kauko-ohjauksella tai viestikomennolla |
ROBSTRIDE-POWER_PCB-step.rar
ROBSTRIDE-Virtalähdekortin ohjeet.pdf
