RGB LED -renkaan värikäs valomoduuli

12-bittinen RGB-valorengas koostuu 12 WS2812RGB-lampunjalasta, jotka on kytketty sarjaan. Tämän moduulin ohjaamiseen tarvitaan vain yksi IO-portti. WS2812 RGB -lampun sisällä on integroitu siru. Tarvitsemme vain yhden IO-portin WS2812RGB-lampun ohjaamiseen. D-nasta on signaalilähtö ja se voidaan kytkeä sarjaan seuraavan lampunjalan kanssa. R-nasta on signaalitulo, jolla ohjataan RGB-lampunjalkojen väriä ja sarjakytkentöjen määrää. V-nasta on virtalähteen positiivinen napa ja G-nasta on virtalähteen negatiivinen napa.

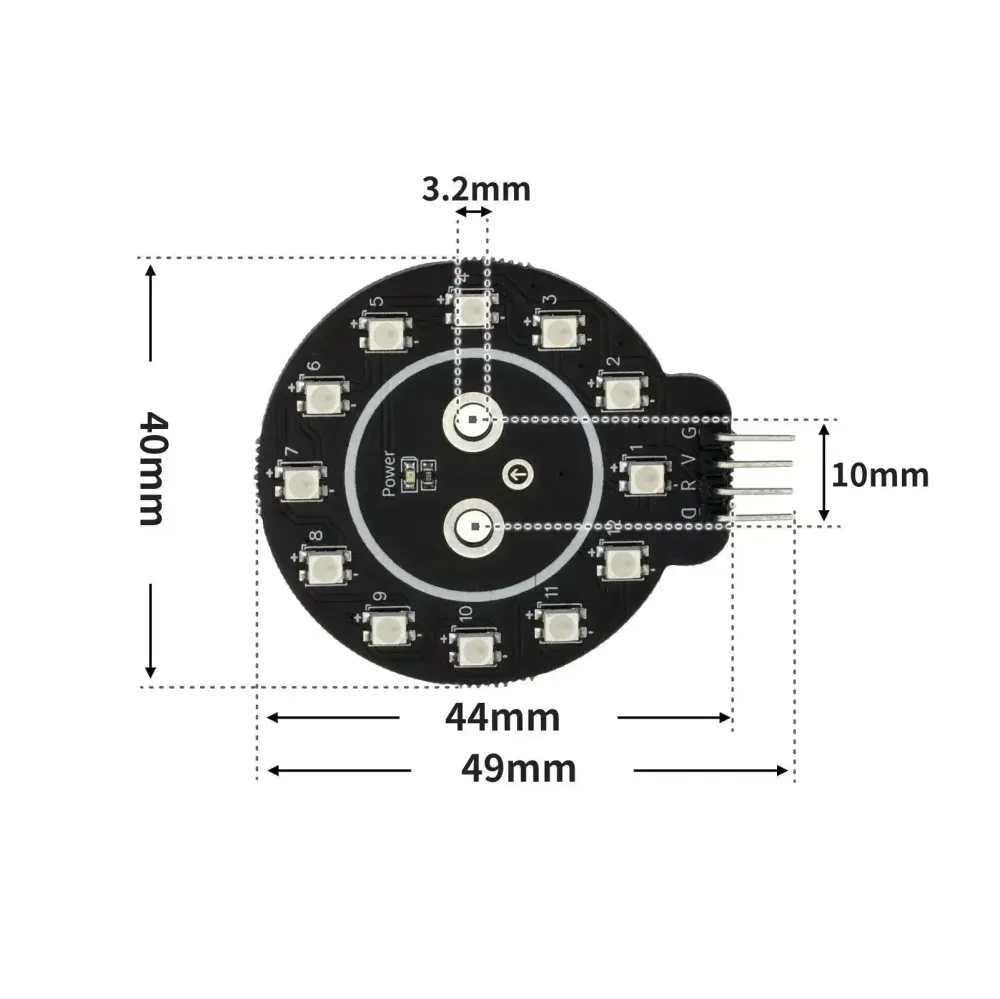

Kaaviokuva
