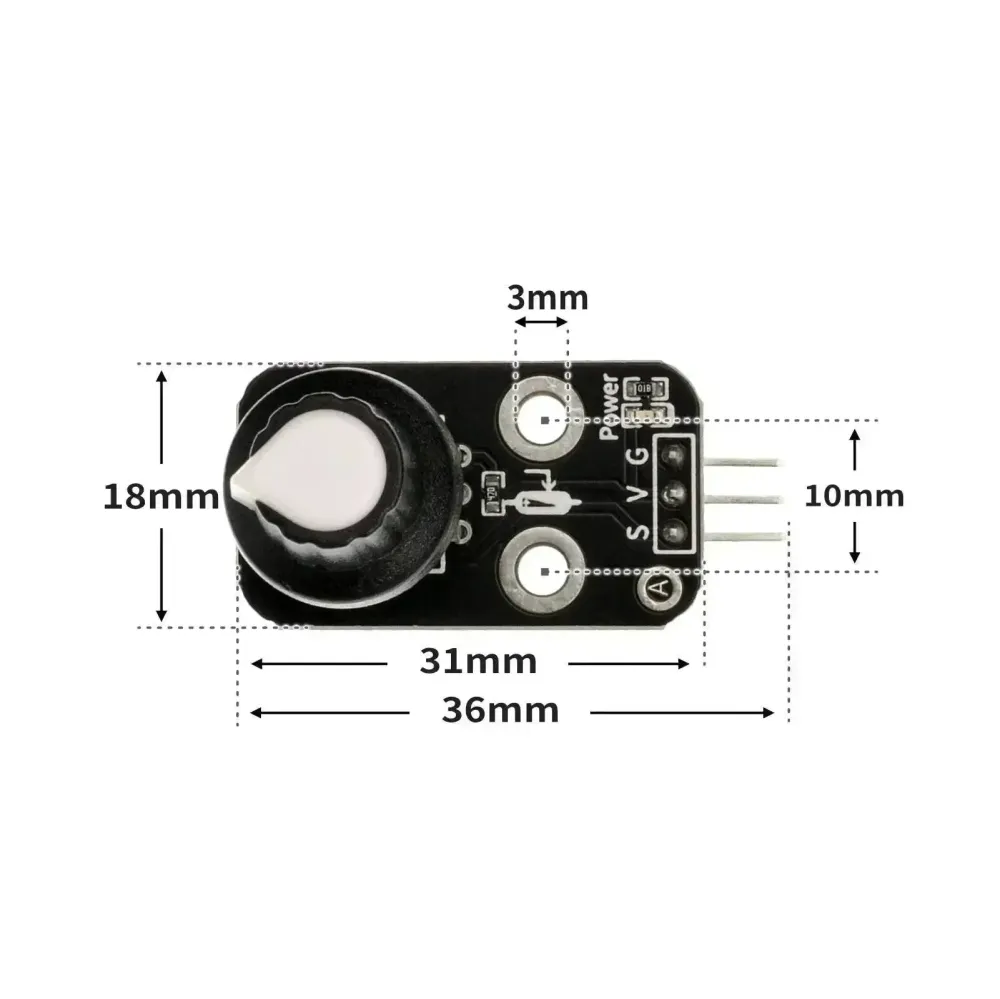

Pyörivä potentiometri

Potentiometri on pohjimmiltaan säädettävä vastus. Koska sen tehtävänä piirissä on saada lähtöjännite, jolla on tietty suhde tulojännitteeseen (sovellettu jännite), sitä kutsutaan potentiometriksi. Kuten alla olevassa kytkentäkaaviossa on esitetty, potentiometrillä (tai trimmerillä jne.) on tyypillisesti kolme nastaa. Vastus kahden ulomman nastan välillä on kiinteä, kun taas vastus keskimmäisen nastan ja jommankumman ulomman nastan välillä on säädettävä. Se on yleensä suunniteltu säilyttämään ominaisuutensa riippumatta siitä, kuinka kauan sitä käytetään. Kun sitä käytetään asentoanturina, potentiometri voi olla lineaarinen tai pyörivä asentoanturi. Potentiometri antaa lähtöjännitteen, joka on verrannollinen liukusäätimen asentoon säädettävän vastuksen varrella. Kuitenkin lämpötilan muutokset, kuluminen ja lika liukusäätimen ja säädettävän vastuksen välillä voivat aiheuttaa vastuksen muutoksia, mikä vaikuttaa potentiometrin tarkkuuteen.

Kytkentäkaavio
