MLX90614 Kosketukseton infrapunalämpötila-anturi Arduinoon

Lajittelemme lämpötilan mittauksen kahteen tyyppiin: kosketus ja kosketukseton. Kosketusmittauksessa anturin ja kohteen on saavutettava lämpötasapaino, mikä voi johtaa hitaampiin lukemiin ja ympäristön lämpötilan häiriöihin—kosketukseton lämpötilan mittaus hyödyntää infrapunasäteilyä (IR) pinnan lämpötilan havaitsemiseksi nopeasti ja tarkasti ilman fyysistä kosketusta. Tämä infrapunalämpötila-anturin menetelmä on välttämätön nopeissa teollisissa kosketuksettomissa lämpötilan mittauksissa.

Viime vuosina kosketukseton lämpötilan mittaus on yleistynyt lääketieteellisissä, ympäristön valvonnassa, kodin automaatiossa, ajoneuvoelektroniikassa, ilmailussa ja sotilassovelluksissa. Monipuolisena MLX90614 Arduino -yhteensopivana moduulina se toimii luotettavana kosketuksettomana lämpömittarina älyjärjestelmiin.

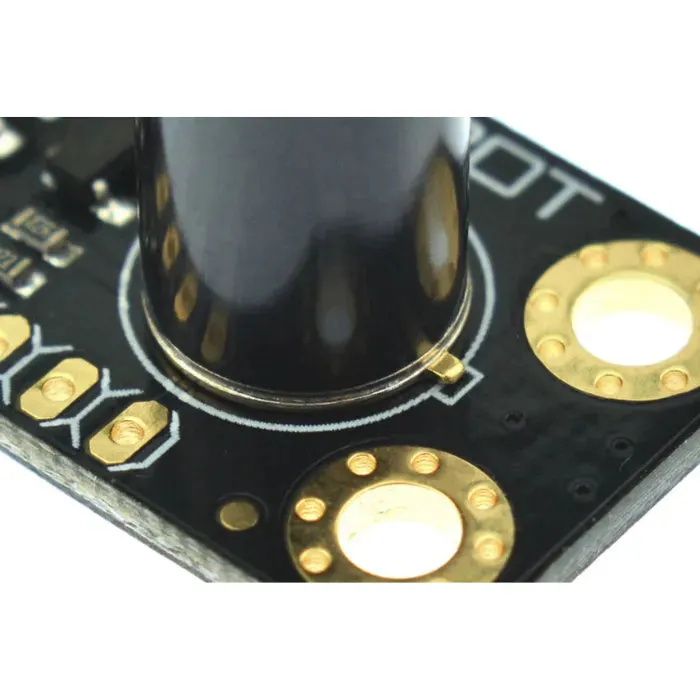

Uusin ratkaisumme, MLX90614-DCI-pohjainen IR-lämpötila-anturi, kuuluu Gravity-sarjaan ja on suunniteltu tarkkuutta ja helppoa integrointia varten I2C-lämpötila-anturina. Tämä infrapunalämpötila-anturi mittaa pinnan lämpötilaa havaitsemalla infrapunasäteilyn energian ja aallonpituusjakauman. Järjestelmä sisältää optisen yksikön, fotoelektrisen ilmaisimen, vahvistimen, signaalinkäsittelyn ja lähtömoduulin. Kerätty IR-säteily muunnetaan sähköisiksi signaaleiksi, vahvistetaan ja käsitellään, jotta saadaan tarkat lämpötilalukemat I2C-lämpötila-anturin rajapinnan kautta.

Tässä moduulissa on itsekalibrointi, matalahäiriöinen vahvistin ja 17-bittinen ADC DSP:llä parannetun signaalin laadun ja luotettavan suorituskyvyn takaamiseksi. Tämä MLX90614 Arduino -moduuli varmistaa vakaan infrapunalämpötila-anturin datan myös monimutkaisissa ympäristöissä, joissa vaaditaan kosketuksetonta lämpötilan mittausta.

Keskeiset ominaisuudet

• Korkea tarkkuus: 0,01 °C resoluution infrapunalämpötila-anturi

• Laaja lämpötila-alue: -70,01 °C – +270 °C monipuolisiin MLX90614 Arduino -käyttötarkoituksiin

• Kapea näkökenttä (FOV = 5°) – ihanteellinen teollisiin sovelluksiin ja pitkän matkan kosketuksettomaan lämpömittaukseen

• I2C-rajapinta helppoon integrointiin I2C-lämpötila-anturina

• Alhainen virrankulutus: Vain 1,2 mA käyttövirta MLX90614 Arduino -anturissa

• Kompakti koko: 31,5×18 mm infrapunalämpötila-anturin moduuli

• Kevyt: Vain 15 g kannettavaan kosketuksettomaan lämpötilan mittaukseen

Tekniset tiedot

• Malli: MLX90614-DCI infrapunalämpötila-anturi

• Käyttöjännite: 3,3V ~ 5V MLX90614 Arduino -projekteihin

• Käyttövirta: 1,2mA I2C-lämpötila-anturi

• Lämpötila-alue: -70,01 °C – +270 °C kosketuksettomaan lämpötilan mittaukseen

• Resoluutio: 0,01 °C korkean tarkkuuden infrapunalämpötila-anturi

• Rajapintatyyppi: I2C-lämpötila-anturi

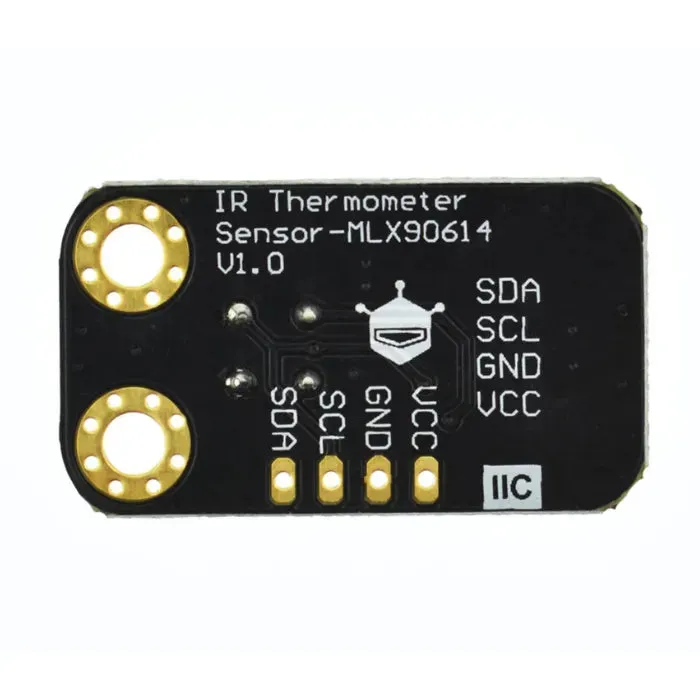

• Rajapintanastat: VCC, GND, SCL, SDA MLX90614 Arduino -nastoille

• Näkökenttä: 5° kapea näkökenttä infrapunalämpötila-anturissa

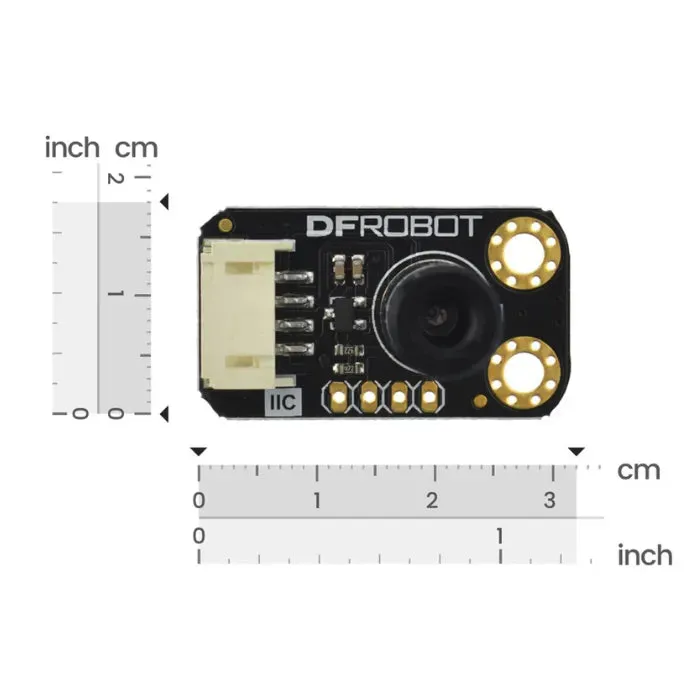

• Mitat: 31,5 × 18 mm / 1,24 × 0,7 tuumaa

• Paino: 15 g kevyt MLX90614 Arduino -moduuli

Sovellusesimerkit

• Teollinen automaatio infrapunalämpötila-anturi -tekniikalla

• LVI-järjestelmät I2C-lämpötila-anturin valvonnalla

• Robotiikka MLX90614 Arduino -antureilla

• Pukeutuvat laitteet ja älyterveys kosketuksettomiin lämpömittausprojekteihin

• Ajoneuvojen diagnostiikka kosketuksettoman lämpötilan mittaukseen

• Kosketukseton turvallisuusvalvonta korkean tarkkuuden IR-havainnoinnilla

Pakkauksen sisältö

• Gravity: I2C-kosketukseton IR-lämpötila-anturi ×1

• JST PH2.0 4-nastainen kaapeli ×1
