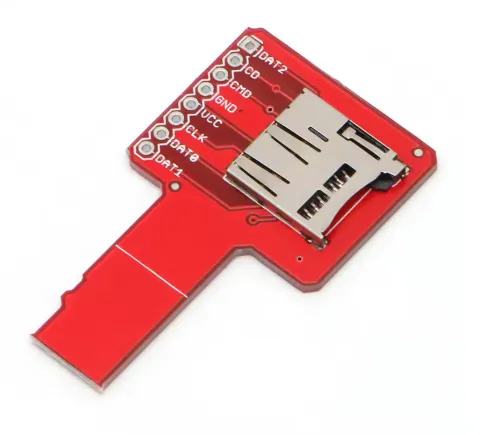

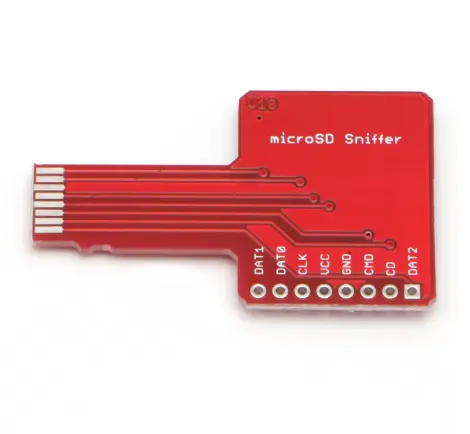

Micro SD Sniffer TF -adapterikortti SPI-vianetsintään

Tämä Micro SD Sniffer TF -adapterikortti on välttämätön virheenkorjaustyökalu elektroniikan harrastajille, insinööreille ja kehittäjille, jotka työskentelevät SD-korttisovellusten parissa. Kun käytät SD-kortteja, joskus on tarpeen nähdä, mitä SPI-liikenteessä tapahtuu, olipa kyse hakkeroinnista tai virheenkorjauksesta. SD Snifferin avulla voit liittää ulkoisen laitteen, kuten logiikka-analysaattorin tai mikrokontrollerin, nähdäksesi, mitä signaaleja kulkee edestakaisin. Kytke vain toinen puoli tavalliseen SD-paikkaan ja SD-kortti korttipidikkeeseen. Täydellinen protokollan analysointiin, tietojen palautukseen ja SD-viestinnän ongelmien ratkaisuun.

Tekniset tiedot

Sovellukset

• SD-kortin SPI-protokollan virheenkorjaus ja analyysi
• Tietojen palautus vaurioituneilta tai vioittuneilta SD-korteilta
• SD-viestintäprotokollien käänteinen suunnittelu
• SD-korttiohjainten testaaminen ja validointi
• Tietoturvatutkimus ja SD-korttien hakkerointi
• Sulautettujen järjestelmien laiteohjelmiston kehitys
• SPI-viestinnän opetusdemonstroinnit
• SD-kortin luku-/kirjoitusvirheiden vianmääritys
• SD-kortin toimintojen suorituskyvyn analysointi
• Yhteensopiva Arduino-, Raspberry Pi- ja ESP32-projektien kanssa

Pakkaus sisältää

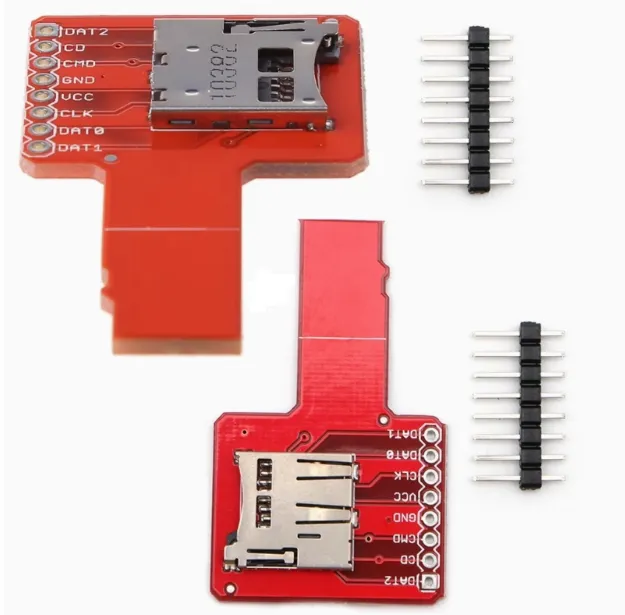

• 1x Micro SD Sniffer TF -adapterikortti

Tärkeimmät ominaisuudet

• Pass-through-rakenne: Mahdollistaa reaaliaikaisen valvonnan keskeyttämättä viestintää
• Täysi SPI-nastojen pääsy: Kaikki kello-, data- ja ohjaussignaalit saatavilla mittaukseen
• 3,3 V logiikkataso: Yhteensopiva useimpien logiikka-analysaattoreiden ja mikrokontrollerien kanssa
• Kaksisuuntainen viestintä: Valvoo sekä luku- että kirjoitusoperaatioita
• Kompakti muoto: Helppo käyttää ahtaissa testausympäristöissä
• Kultapäällysteiset kontaktit: Varmistaa luotettavat sähköiset liitännät
• Yleinen yhteensopivuus: Toimii tavallisten micro SD- ja TF-korttien kanssa
• Ei ulkoista virtalähdettä: Passiivinen rakenne, virta SD-korttipaikasta
• Nopean tiedonsiirron tuki: Yhteensopiva SPI-kellotaajuuksien kanssa jopa 25 MHz asti
• Kustannustehokas ratkaisu: Edullinen vaihtoehto kalliille virheenkorjaustyökaluille

Usein kysytyt kysymykset

Mikä on SD-sniffer-kortin tarkoitus?
V: SD-sniffer-kortti on debuggaustyökalu, joka mahdollistaa SPI-yhteyden seuraamisen ja analysoinnin SD-kortin ja isäntäjärjestelmän (mikrokontrolleri, tietokone jne.) välillä. Se sijoitetaan SD-kortin ja liittimen väliin, jolloin pääset käsiksi kaikkiin signaalilinjoihin (CLK, MOSI, MISO, CS jne.) ja voit liittää logiikka-analysaattorin tai oskilloskoopin nähdäksesi tapahtumat reaaliajassa. Tämä on korvaamaton työkalu viestintäongelmien vianmääritykseen, protokollien käänteiseen suunnitteluun tai SD-kortin käyttäytymisen analysointiin.

K2: Voiko Micro SD Snifferiä käyttää ei-SPI SD-korttien kanssa?
V: Ei, sniffer on suunniteltu nimenomaan SPI-tilan viestintään. SD-kortit tukevat useita viestintäprotokollia, mukaan lukien SPI ja natiivi SD-tila. Useimmat mikrokontrollerit käyttävät SPI-tilaa yksinkertaisuuden vuoksi. Jos järjestelmäsi käyttää omistettua SD-väyläprotokollaa (4-bittinen rinnakkaisväylä), tämä sniffer ei toimi. Varmista, että isäntälaite on asetettu SPI-tilaan ennen snifferin käyttöä.

K3: Mikä on tuettu maksimikellotaajuus SPI-väylälle?
V: Maksimikellotaajuus riippuu sekä micro SD -kortista että mikrokontrollerista. Useimmat snifferit tukevat SPI-kellotaajuuksia jopa 25 MHz asti, mikä riittää suurimpaan osaan SD-korttisovelluksista. Korkeammat nopeudet voivat aiheuttaa signaalin eheysongelm
