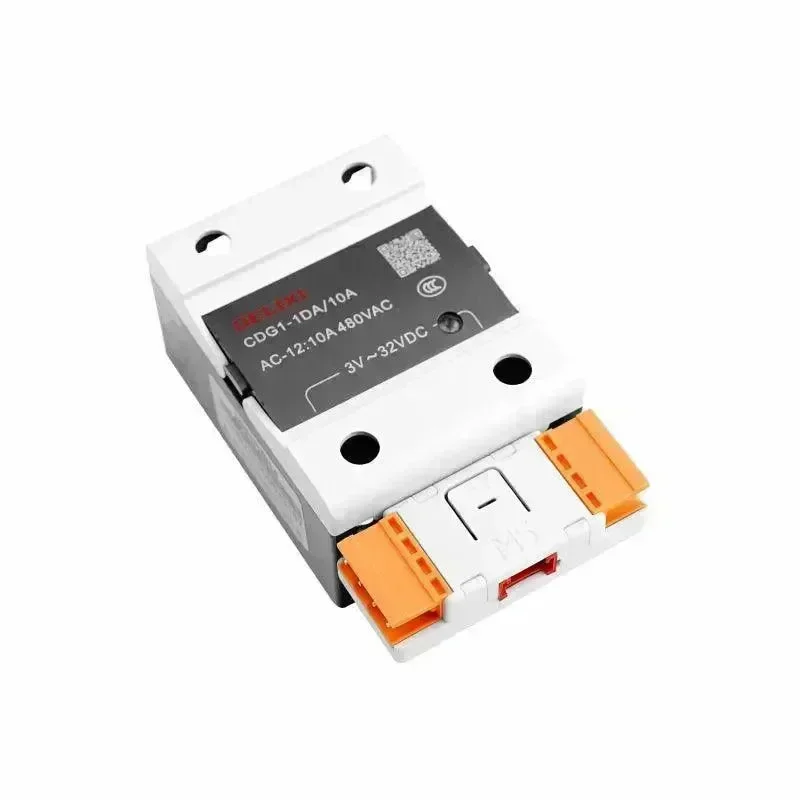

ACSSR-yksikkö on monipuolinen tasavirrasta vaihtovirtaan yksivaiheinen puolijohdereleohjainpaketti, joka sisältää yksivaiheisen puolijohdereleen ja ESP32C3-ohjauskortin. Se tukee painikekontrollia, I2C-orja- ja Modbus-verkkotilojen toimintaa, tarjoten joustavuutta erilaisiin ohjausjärjestelmiin ja protokolliin.
Puolijohdekytkinosien hyödyntämisen ansiosta ACSSR-yksikkö tarjoaa kosketuksettoman kytkentäratkaisun, jolla on lukuisia etuja mekaanisiin releisiin verrattuna. Näihin etuihin kuuluvat korkea kytkentänopeus, poikkeuksellisen pitkä käyttöikä, alhainen kytkentämelu, kytkentäkipinöiden puuttuminen ja erinomainen luotettavuus. Nämä ominaisuudet tekevät siitä ihanteellisen valinnan sovelluksiin, joissa luotettavuus ja kestävyys ovat ratkaisevia.
ACSSR-yksikkö on varustettu integroidulla ohjelmoitavalla täysvärisellä RGB-LEDillä, joka toimii tilan osoittimena. Tätä RGB-LEDiä voidaan ohjelmoida näyttämään eri värejä, kuvioita tai kirkkaustasoja, tarjoten selkeän visuaalisen palautteen releen toimintatilasta.
Yksikköä käytetään laajasti digitaalisissa ohjelmaohjatuissa laitteissa, moottoriohjaimissa, lämpötilansäätöjärjestelmissä, tietojenkäsittelyjärjestelmissä ja tietokoneiden oheisliitäntälaitteissa. Sen vankka rakenne tekee siitä erityisen sopivan vaativiin ympäristöihin, joissa esiintyy korroosiota, kosteutta tai räjähdyssuojausvaatimuksia. Lisäksi se on suunniteltu käsittelemään tehokkaasti usein toistuvia päälle/pois-kytkentäjaksoja.
Tuotteen ominaisuudet
- Yksivaiheinen puolijohderele
- Kolme toimintatilaa.
- Painikekontrolli
- I2C-orja (tukee laitteen I2C-osoitteen määritystä)
- Modbus-verkko (tukee laitteen tunnuksen määritystä)
- Ohjelmoitava täysvärinen RGB-LED

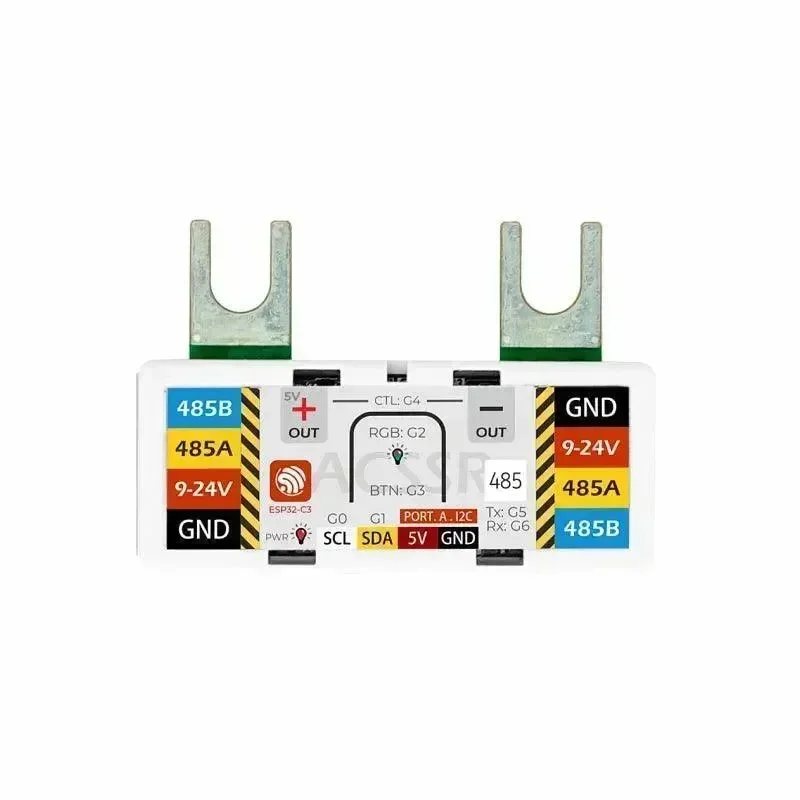

- RS485PWR-liitäntä (tukee 9-24V tuloa laitteen virransyöttöön)

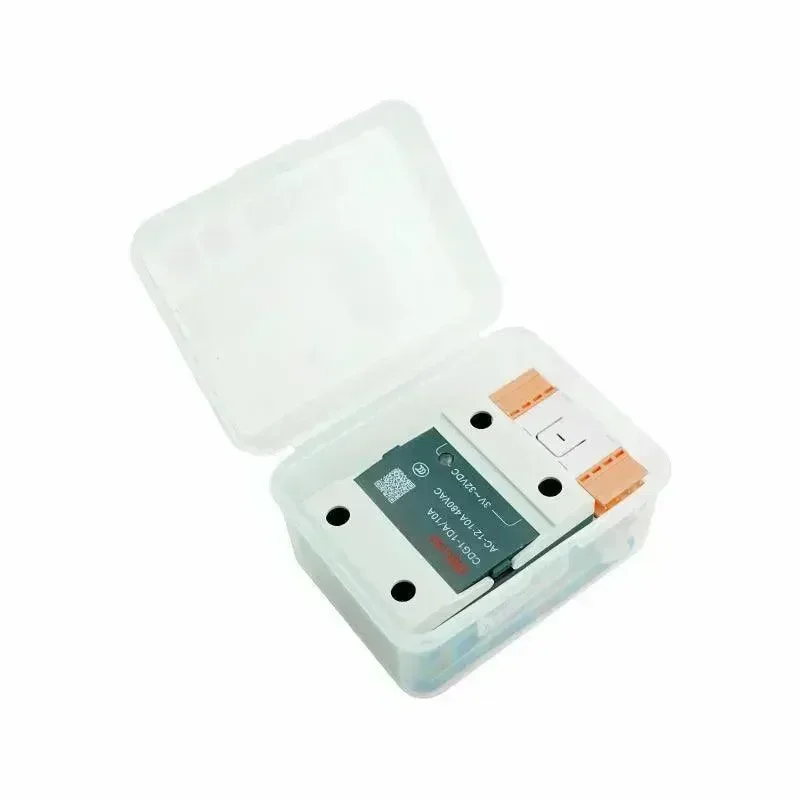

Sisältää

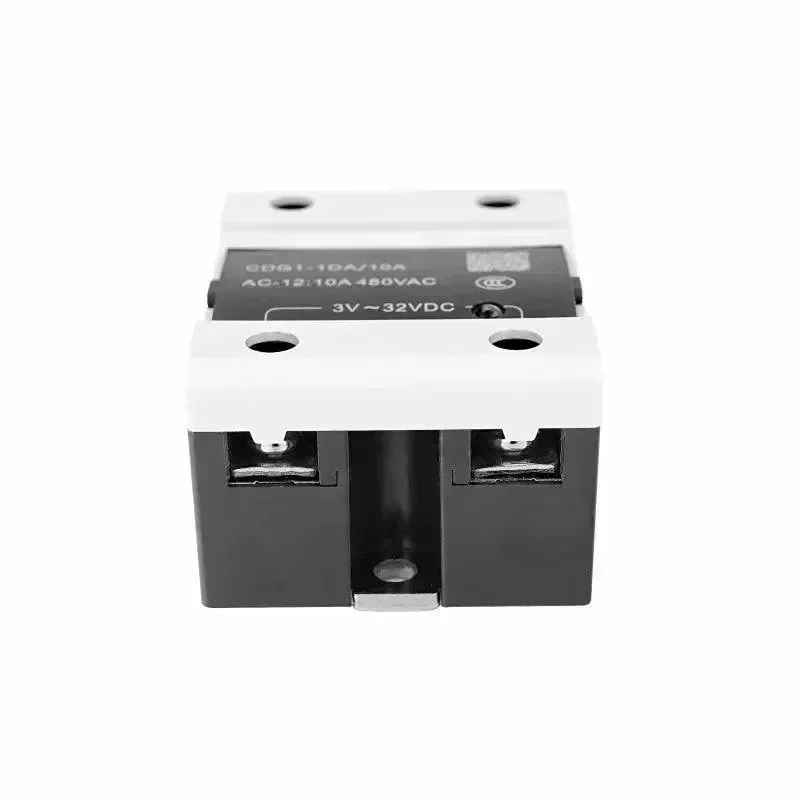

- 1x yksivaiheinen puolijohderele
- 1x UNIT ACSSR
- 2x 3.96-4P liitinlohko
- 1x HY2.0-4P kaapeli (20cm)
- 1x viestintäprotokollan käsikirja
Sovellukset
- AC-virtapiirin katkaisu
- Moottorilaitteiden ohjaus
- Lämpötilansäätölaitteet
Tekniset tiedot
| Pääohjain | ESP32C3 |
| Ohjelmoitava RGB-LED | SK6812 |
| Kytkentävirta | 10A |
| Tulo-ohjausjännite | 3-32VDC |
| Kytkentäjännite | 24~480VAC |
| Tulo-ohjausvirta | 5mA~20mA |
| Vuotovirta | ≤5mA |
| Päällä-tila Buck | ≤1.6V |
| Käyttövirran turvallisuussarja | resistiivinen kuorma: 50% induktiivinen kuorma: 50% |
| Sähköinen käyttöikä | ≥1 miljoona kertaa |
| Ilmaisinvalo | Punainen (Päällä: Suljettu / Pois: Katkaistu) |
| Netto paino | 112.6g |
| Bruttopaino | 137.8g |
| Tuotteen koko | 80 * 45 * 31mm |
| Pakkauksen koko | 147 * 90 * 40mm |
