Tämä tuote on virallisesti lopetettu. Klikkaa M5Stack Dial V1.1 siirtyäksesi versioon V1.1 ostaaksesi sen.
Mitä tiedät M5Stack Dialista? – OpenELAB

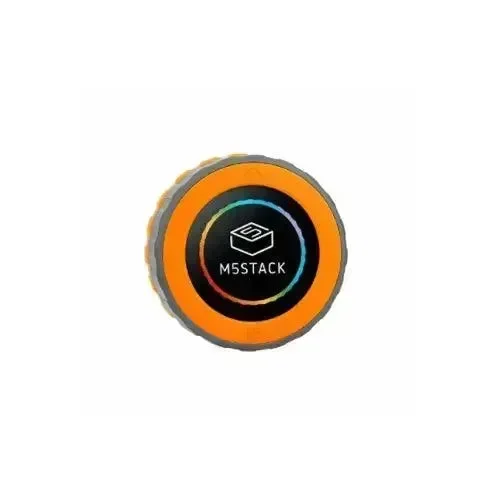

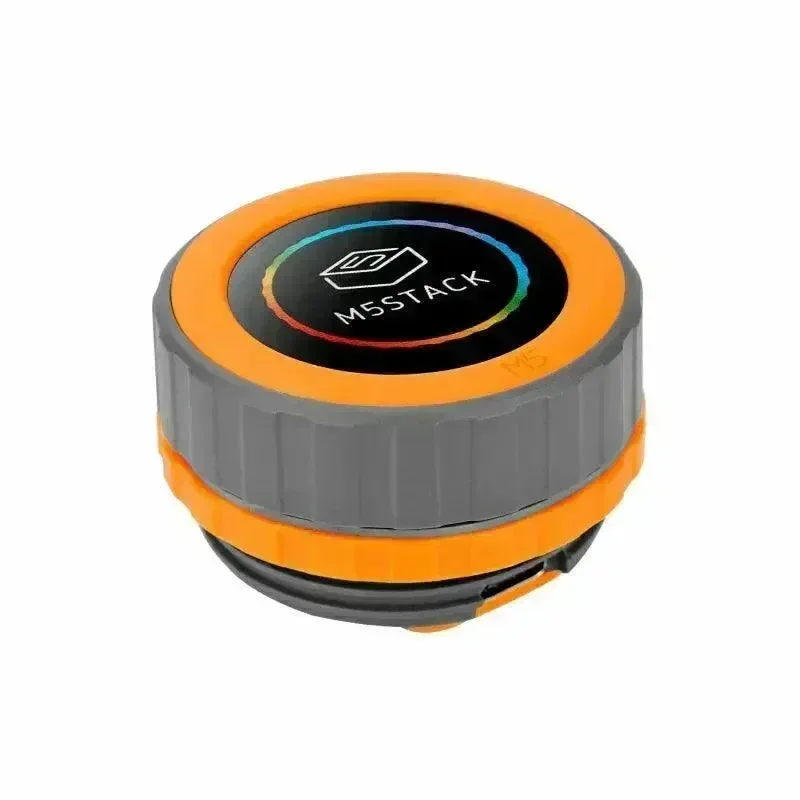

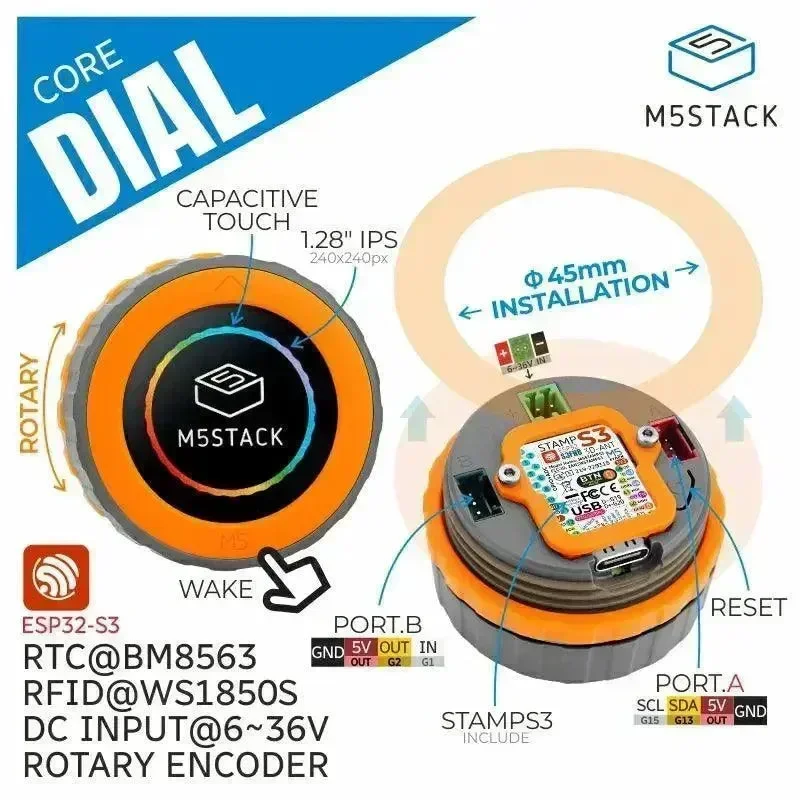

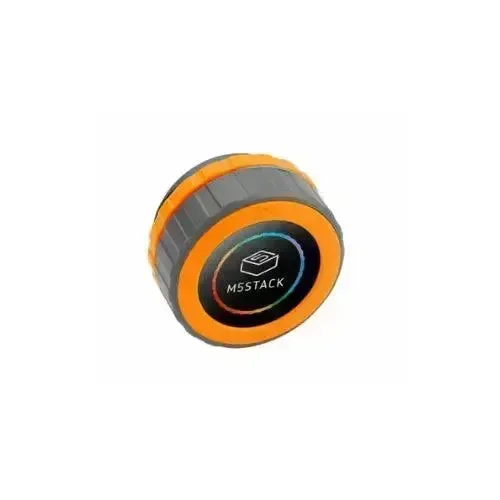

M5Dial on erittäin kätevä sulautettu kehityskortti, jossa on kaikki ominaisuudet ja anturit, joita tarvitset monenlaisiin älykodin ohjaus sovelluksiin. Tämä ihastuttava pieni kortti sisältää 1,28 tuuman pyöreän TFT-kosketusnäytön, pyörivän enkooderin, RFID tunnistusmoduulin, RTC piirin, ja näytön alapuoliset painikkeet. Kaikki tämä tarkoittaa, että voit helposti toteuttaa laajan valikoiman luovia projekteja!
M5Dialin sydän on M5StampS3, mikro-moduuli, joka perustuu ESP32-S3 siruun. Tämä pieni tehopakkaus tunnetaan korkeasta suorituskyvystään ja alhaisesta virrankulutuksestaan, mikä tekee siitä täydellisen M5Dialille! Lisäksi se tukee Wi-Fiä sekä useita muita hyödyllisiä liitäntöjä, kuten SPI, I2C, UART, ADC ja muita! Ja vielä enemmän! M5StampS3 sisältää myös 8MB flash-muistia, tarjoten kaiken tarvittavan tallennustilan.
M5Dial on loistava, koska siinä on monia eri tapoja virransaantiin, joten voit valita sinulle parhaiten sopivan! Se hyväksyy laajan jännitealueen, 6-36VDC. Lisäksi siinä on akkuportti sisäänrakennetulla latauspiirillä, joten voit helposti liittää ulkoisia litiumakkuja. Tämä tarkoittaa, että voit virrata M5Dialia monin eri tavoin! Voit käyttää USB-C:tä, DC-liitäntää tai ulkoista akkua, joten voit ottaa sen mukaasi minne tahansa menetkin. M5Dialissa on myös kaksi PORTA ja PORTB liitäntää, jotka ovat erinomaisia I2C- ja GPIO laitteiden liittämiseen. Näitä voit käyttää antureiden, toimilaitteiden, näyttöjen ja muiden oheislaitteiden yhdistämiseen, mikä lisää entisestään toiminnallisuutta ja mahdollisuuksia!
EasyLoader
- M5Dial Tehdastesti Demo
- M5Dial Älykodin ohjauspaneeliohjelma
Ominaisuudet
- Pyöreä TFT-kosketusnäyttö
- M5StampS3
- Enkooderi
- RFID
- 6-36V jännitesyöttö
- Liitännän laajennus: PORTA ja PORTB liitännät
- Ohjelmointialustat: Arduino, UIFlow, ESP-IDF
Suositellut artikkelit
Mihin M5Stack Dialia käytetään?
Mitä tiedät M5Stack Dialista?
Sisältää
- 1x M5Dial
- 1x M2 kuusiokoloavain
- 1x 2.54-2P liitin
Sovellukset
-
Älykodin ohjaus
-
Esineiden internet -projekti
-
Pääsynvalvontajärjestelmä
-
Teollisuuden ohjaus
Lataa
M5Burner Windowsille: Lataa
M5Burner MacOS:lle: Lataa
M5Burner Linuxille: Lataa
Tekniset tiedot
| Resurssit | Parametrit |
|---|---|
| MCU | ESP32-S3@Xtensa LX7, 8M-FLASH, WIFI, OTG/CDC-toiminto |
| Jännitesyötön alue | 6-36V |
| Näytön ohjain | GC9A01 1,28 tuumaa 240x240px |
| Kosketusohjain | FT3267 |
| RFID | WS1850S |
| Valmiustilan virta (akun valmiustilan virta) | DC4.2V/1.9uA |
| Käyttövirta | DC6V virtalähde: DC6V/140.6mA DC12V virtalähde: DC12V/82.5mA DC36V virtalähde: DC36V/28.1mA |
| Tuotteen koko | 45*45*32.3mm |
| Pakkauksen koko | 163*120*59mm |
| Tuotteen paino | 46.6g |
| Pakkauksen paino | 83.83g |
