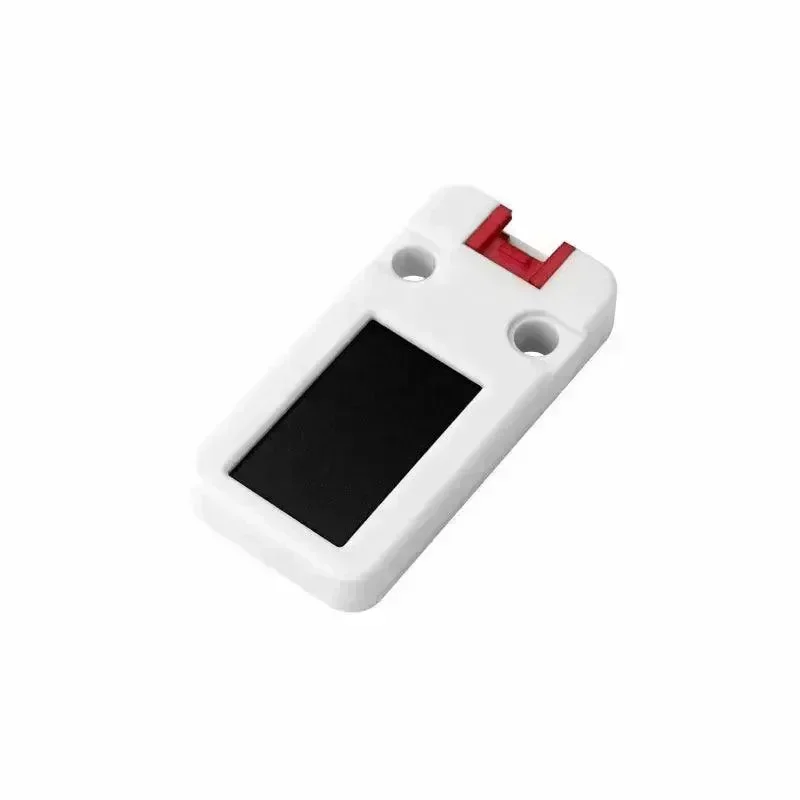

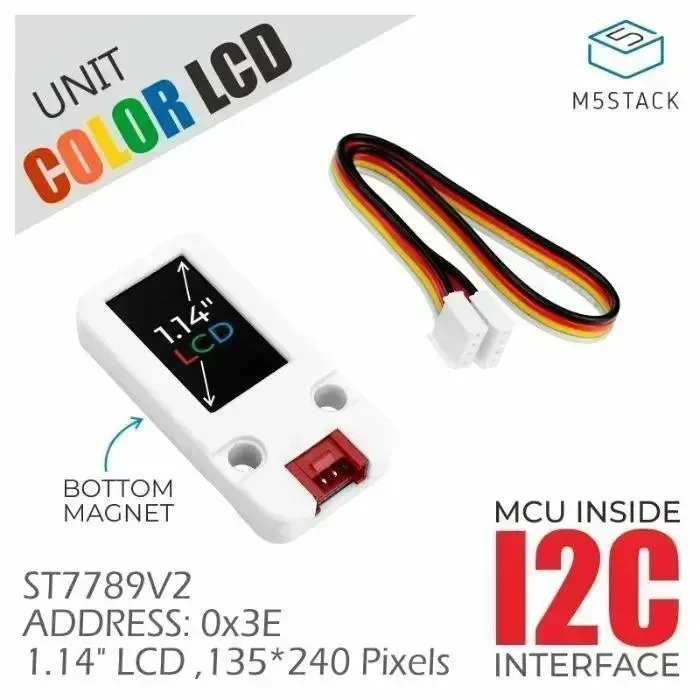

LCD-yksikkö on 1,14 tuuman värillinen LCD-laajennusnäyttöyksikkö, joka on suunniteltu yksinkertaisen sisällön näyttämiseen näyttöpaneelina. Siinä on 135×240 pikselin resoluutio ja se käyttää ST7789V2-ohjausjärjestelmää. LCD-yksikkö tukee RGB666-näyttöä, mikä mahdollistaa 262 144 värin esittämisen.
Yksikkö sisältää sisäisesti ESP32-PICO-ohjaimen, jossa on sisäänrakennettu laiteohjelmisto. Tämä integrointi yksinkertaistaa näyttöön liittyvien toimintojen kehitysprosessia. ESP32-PICO tarjoaa LCD-yksikön ohjauksen ja hallinnan sekä tukee laiteohjelmistopäivityksiä. Yksikköön kommunikoidaan I2C-liitännän kautta, ja ohjauksen osoite on 0x3E.
LCD-näytön takana on magneettinen muotoilu, joka mahdollistaa helpon ja turvallisen kiinnityksen metallipinnoille. Tämä muotoilu tarjoaa kätevyyttä LCD-yksikön integroinnissa erilaisiin instrumentteihin tai ohjauslaitteisiin.
LCD-yksikkö soveltuu upotettavaksi monenlaisiin sovelluksiin, joissa tarvitaan kompakti ja yksinkertainen näyttöpaneeli. Sitä voidaan käyttää instrumenteissa, ohjauslaitteissa ja muissa järjestelmissä, jotka tarvitsevat perusinformaation tai visuaalisen palautteen esittämistä.
Ominaisuudet
- 1,14 tuuman värillinen LCD-näyttöpaneeli
- ST7789V2-ohjausjärjestelmä
- I2C-kommunikaatiorajapinta
- 135*240 resoluutio
- Näkyvyyskulma: koko katselukulma
- Magneettinen takamuotoilu
- Tuki I2C-laiteohjelmistopäivityksille

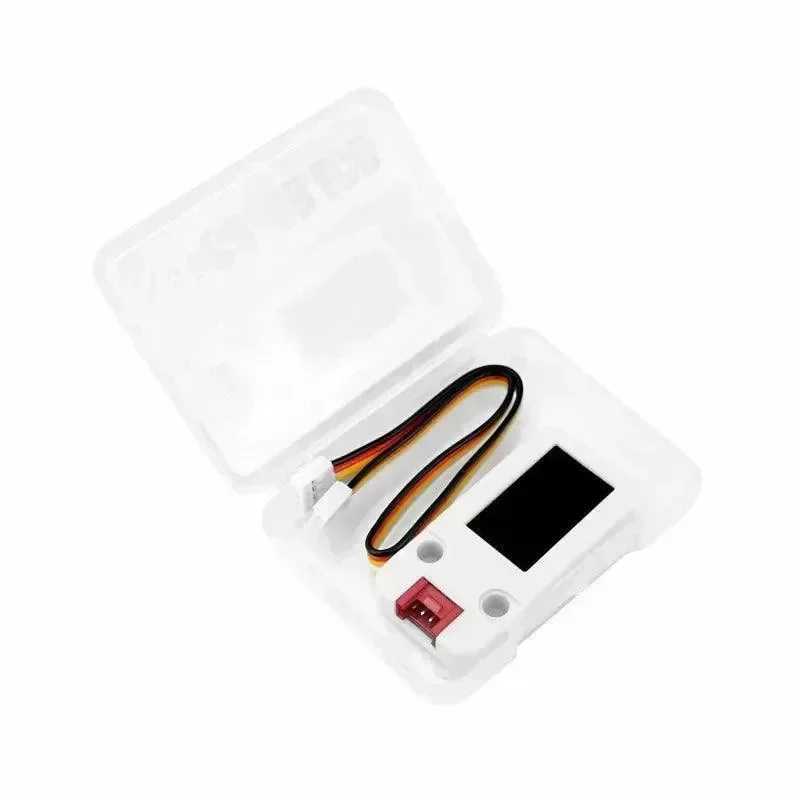

Sisältää
- 1x LCD-yksikkö
- 1x HY2.0-4P-kaapeli
Sovellukset
- Tietonäyttö
Tekniset tiedot
| Näytön ohjain-IC | ST7789V2 |
| Käyttövirta | 45,7 mA |
| Kommunikaatioprotokolla | I2C-osoite: 0x3E |

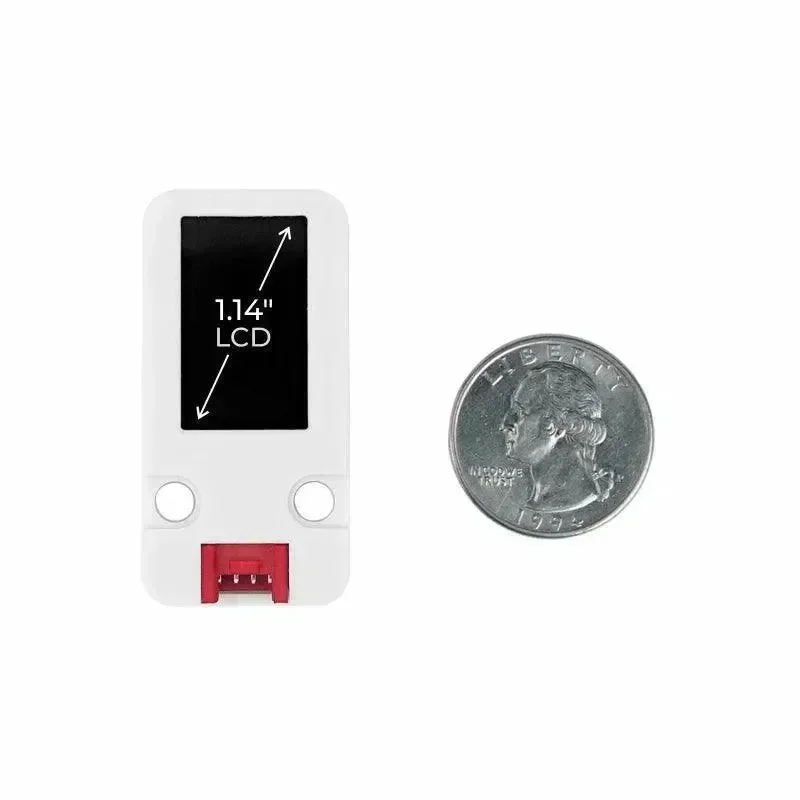

| Näytön koko | 1,14 tuumaa |
| Pikselin väli | 0,1101(H) x 0,1038(V) mm |
| Resoluutio | 135*240 |
| Näkyvyys | Koko näkymä |
| Käyttölämpötila | 0°C – 60°C |
| Netto paino | 8,5 g |
| Bruttopaino | 20 g |
| Tuotteen koko | 48 * 24 * 8 mm |
| Pakkauskoko | 67 * 52 * 12,5 mm |
| Kotelon materiaali | Muovi (PC) |
