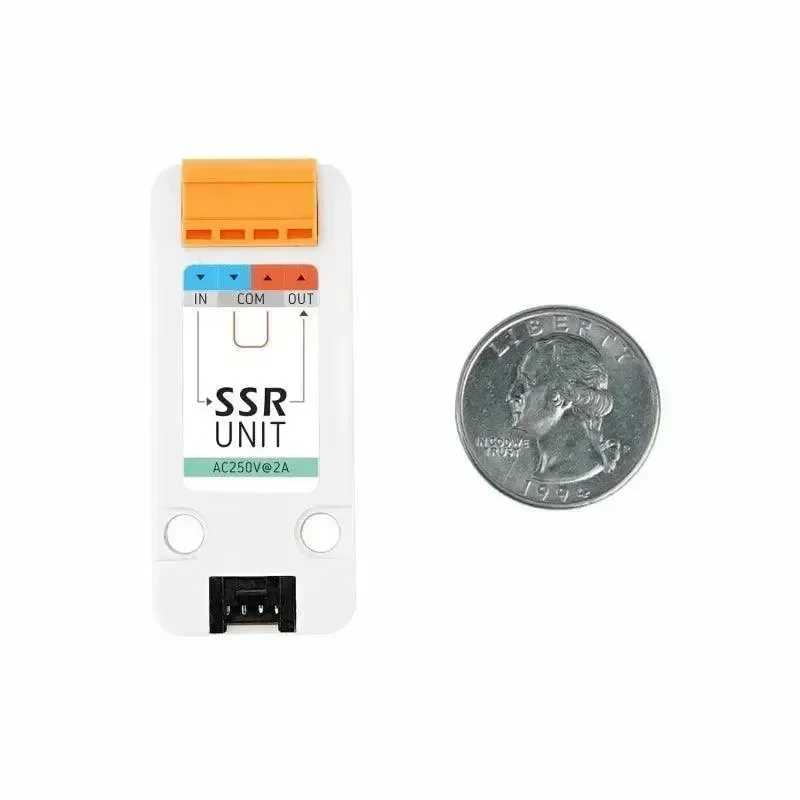

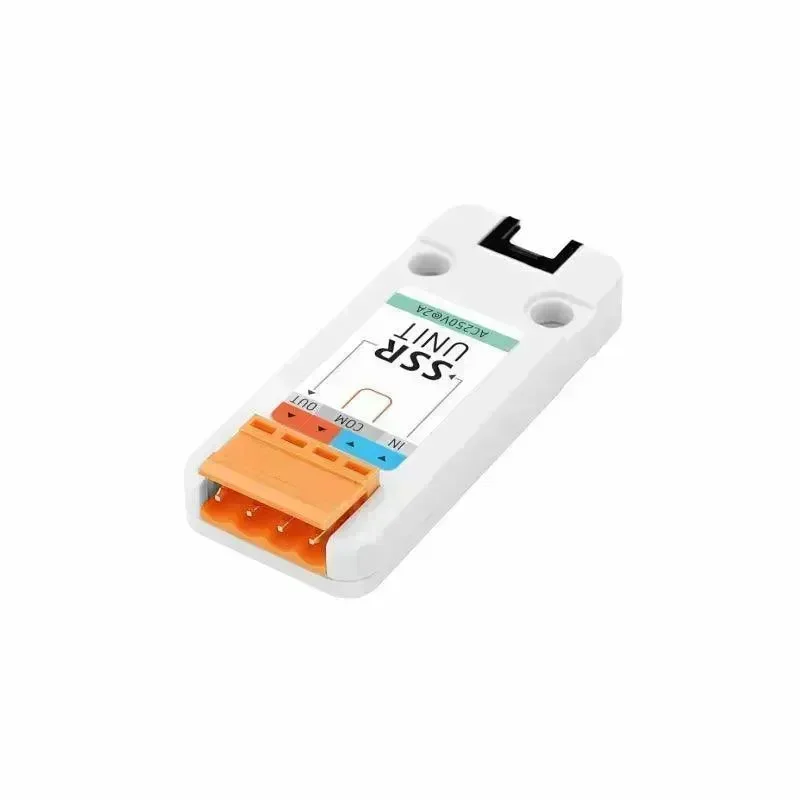

SSR (Solid State Relay) -yksikkö kytkimet ovat eräänlainen rele, joka eroaa perinteisistä sähkömagneettisista releistä useilla tavoilla. Yksi merkittävä ero on niiden pidennetty kytkentäikä, joka on huomattavasti pidempi verrattuna sähkömagneettisiin releisiin. Tämä pitkäikäisyys saavutetaan, koska SSR käyttää kytkentään tehosemikonduktorilaitteita mekaanisten koskettimien sijaan.
SSR-yksikkö sisältää MOC3043M-optokytkimen eristyksen ja nollakohdan tunnistuksen. MOC3043M on optisesti erotettu triac-ajuri, joka tarjoaa sähköisen eristyksen ohjauspiirin ja lähtötehopiirin välille. Nollakohdan tunnistusominaisuus varmistaa, että SSR:n kytkentä tapahtuu nollajännitteen kohdalla, mikä minimoi sähköisen kohinan ja vähentää kuormitettujen laitteiden rasitusta.
SSR-yksikkö tukee ohjaussignaalin tulojännitealuetta 3,3-5 V DC, mikä tekee siitä yhteensopivan mikrokontrollerien ja muiden digitaalisten ohjausjärjestelmien kanssa. Ohjaustulo mahdollistaa käyttäjien kytkeä yksivaiheisen 220-250 V AC -lähdön teho.
SSR-yksiköt tunnetaan nopeasta kytkentänopeudestaan, tyypillisesti mikrosekuntien luokkaa. Tämä nopea päälle/pois -kyky mahdollistuu SSR:n sisällä käytettävien tehosemikonduktorilaitteiden ansiosta. Lisäksi SSR-yksiköissä on usein sisäänrakennetut ylivirtasuojamekanismit liiallisen virran varalta.
Nämä ominaisuudet tekevät SSR-yksiköistä sopivia sovelluksiin, jotka vaativat usein tapahtuvaa kytkentää ja nopeaa reagointia. Niitä käytetään laajasti eri teollisuudenaloilla, mukaan lukien valaistuksen ohjausjärjestelmät, CNC-koneistustyökalut, automaatio ja muut sovellukset, joissa tarvitaan tarkkaa ohjausta ja nopeaa kytkentää.
Huomautus:
1. Ole varovainen käyttäessäsi korkeajännitteisiä AC-kuormia, äläkä käytä sähköä.
2. Tämä rele on tarkoitettu vain AC-kuormille.
Tuotteen ominaisuudet
- Ylivuotoinen SSR-tyyppi
- Sisäänrakennettu ylivirtasuoja
- Sisäänrakennettu optokytkineristys, ylivuototunnistuksella
- Nopea, matala kohina, kestävä, erittäin luotettava, korkea herkkyys
- Helpompi käyttää GROVE-liitännän kanssa
- Tukee UIFlow-grafiikkaohjelmointia, mahdollistaen releen etäohjauksen M5-ohjaimella vain 3 minuutissa!
Edut mekaanisiin releisiin verrattuna:
- Nopeampi päälle/pois -kytkentä eikä fyysistä kosketin kulumista.
- Täysin äänetön toiminta.
- Ei sähköisiä kipinöitä, soveltuu monimutkaisiin ympäristöihin.
- Pitkäikäinen
- Kompakti koko

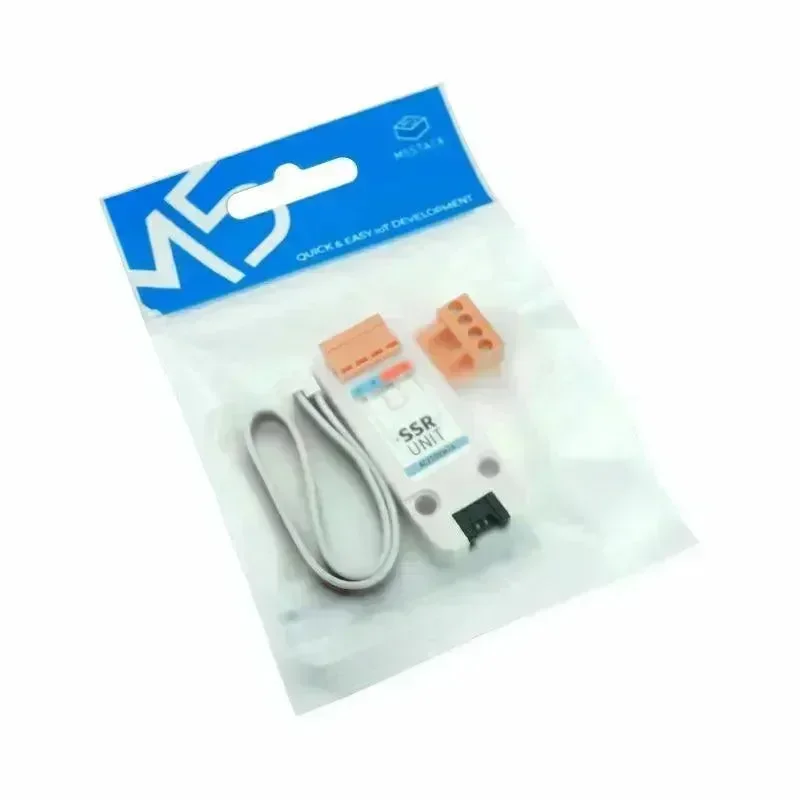

Pakkauksen sisältö:
- 1x SSR-yksikkö
- 1x HY2.0-4P-kaapeli
Sovellukset:
- Moottorinohjaus
- Teollisuus- ja kotivalaistus
- Lämmitys ja staattinen kytkentä
- Lavavalaistus
- Lääketieteelliset laitteet, liikennevalot
Tekniset tiedot
| Resurssit | Parametri |
|---|---|
| SCR-malli | BT136S |
| Optokytkineristysmalli | MOC3043 |
| Ohjaussignaali | 3,3-5 V DC |
| Päälle/pois-jännite | yksivaiheinen AC: 220-250 V |
| Maksimikuormavirta | 2 A |
| Ohjauskanavien määrä | 1 |
| Ylivirtasuoja | Sulake: 2 A |
| Käyttölämpötila | -10 – +80 °C |
| Netto paino | 52 g |
| Bruttopaino | 70 g |
| Tuotteen mitat | 54 x 54 x 16 mm |
| Pakkauksen koko | 75 x 60 x 20 mm |
